三星GALAXY Z FLIP折叠屏手机结构建模

　　本次建模围绕竖向内折叠形态的消费电子终端展开，核心还原折叠状态与展开状态下的整机结构边界，建模过程中优先保证各部件装配间隙的合理性，避免出现结构干涉问题。从实际应用场景来看，这类竖向折叠设备主要面向追求便携性的移动通讯使用场景，折叠后整机尺寸可缩减至常规直板手机的一半左右，能够轻松放入小型口袋、迷你包袋中，解决了常规大屏手机携带时的尺寸冗余问题，展开后则可提供接近常规直板手机的显示面积，兼顾便携性与大屏使用体验。在功能特性还原上，建模重点覆盖了折叠转轴区域的运动避让关系，中框与屏幕支撑结构的贴合面做了连续曲面处理，保证折叠过程中屏幕弯折区域的曲率变化均匀，不会出现局部应力集中的问题；后盖与中框的衔接处做了微小的倒角过渡，

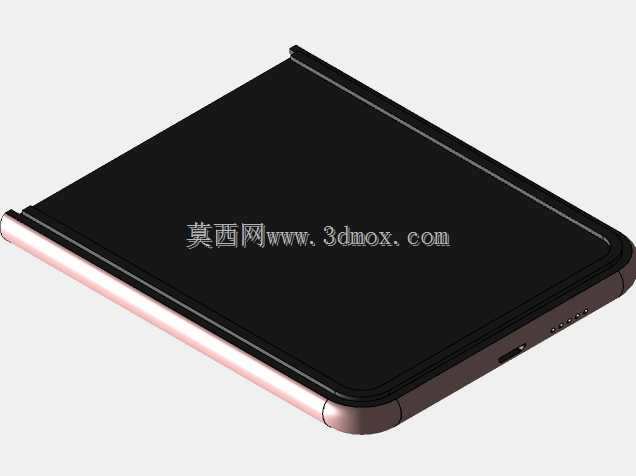

　　既还原了实机的握持触感，也避免了锐边在装配过程中剐蹭柔性屏幕的保护层。设计思路上没有采用简单的实体拼接方式，而是先搭建整机的骨架基准，先确定折叠状态下的整机长宽高边界，再通过运动仿真确定转轴的旋转中心位置，反向推导中框的避让缺口、屏幕支撑层的弯折半径，所有曲面都遵循G2连续原则，保证外观面的顺滑度，同时内部预留了常规折叠手机所需的主板、电池、摄像头模组的安装空间，虽然本次建模侧重外观结构，但内部腔体的尺寸边界完全符合这类设备的元器件堆叠逻辑，不会出现外观合理但内部无法容纳元器件的问题。外形尺寸方面，折叠状态下整机厚度控制在常规折叠手机的合理区间，展开后整机长度与常规直板手机接近，宽度适配单手握持的人体工学尺寸，

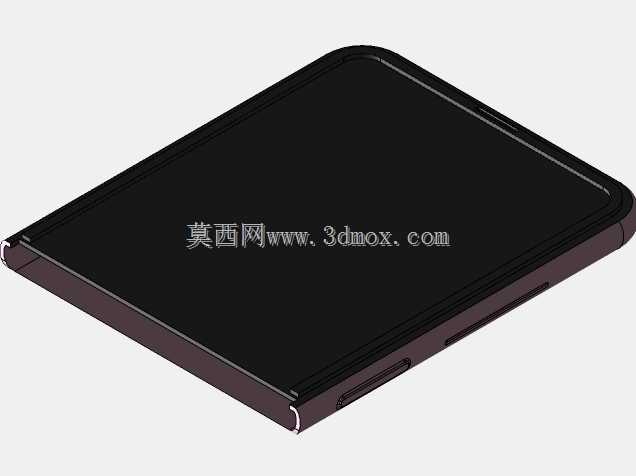

　　转轴区域的凸起高度做了平滑过渡，不会出现明显的硌手感；安装边界上，屏幕与中框的配合预留了0.1mm的装配公差，后盖与中框的卡扣位置均匀分布在整机四周，保证装配后的结构稳定性，按键位置对应手指自然握持时的触控区域，开孔位置避开内部结构的加强筋位置，符合实际产品的生产装配逻辑。建模过程中对折叠状态下的上下盖合模间隙做了精准控制，间隙均匀分布在合模面四周，既不会出现间隙过大导致的松动感，也不会因为间隙过小导致开合过程中出现摩擦剐蹭；侧边按键的凸起高度符合人体工学按压的行程要求，摄像头区域的凸起高度做了还原，同时保证凸起部分与后盖的过渡曲面顺滑，没有突兀的台阶。从结构设计的角度来看，这类折叠设备的建模难点在于转轴区域的运动关系匹配，

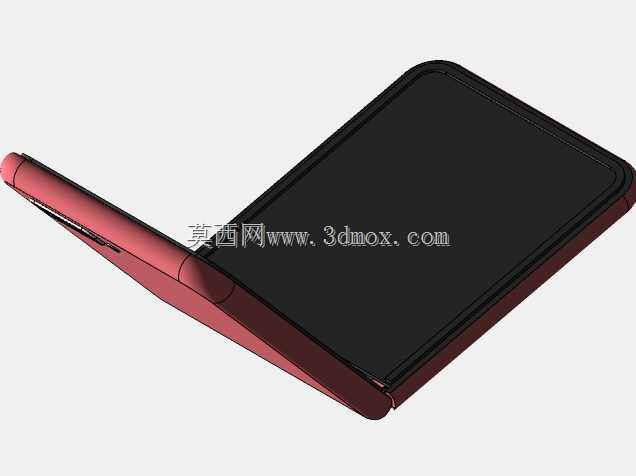

　　以及柔性屏幕支撑结构的曲面连续性，本次建模通过参数化控制转轴的旋转角度，可直接导出不同开合角度下的整机状态，能够用于后续的结构验证、外观渲染、以及周边配件的适配设计，比如保护壳、贴膜的尺寸匹配都可以直接基于该模型进行尺寸推导，不需要再反复测量实机尺寸。
