红米Note4手机配套双色保护壳结构设计

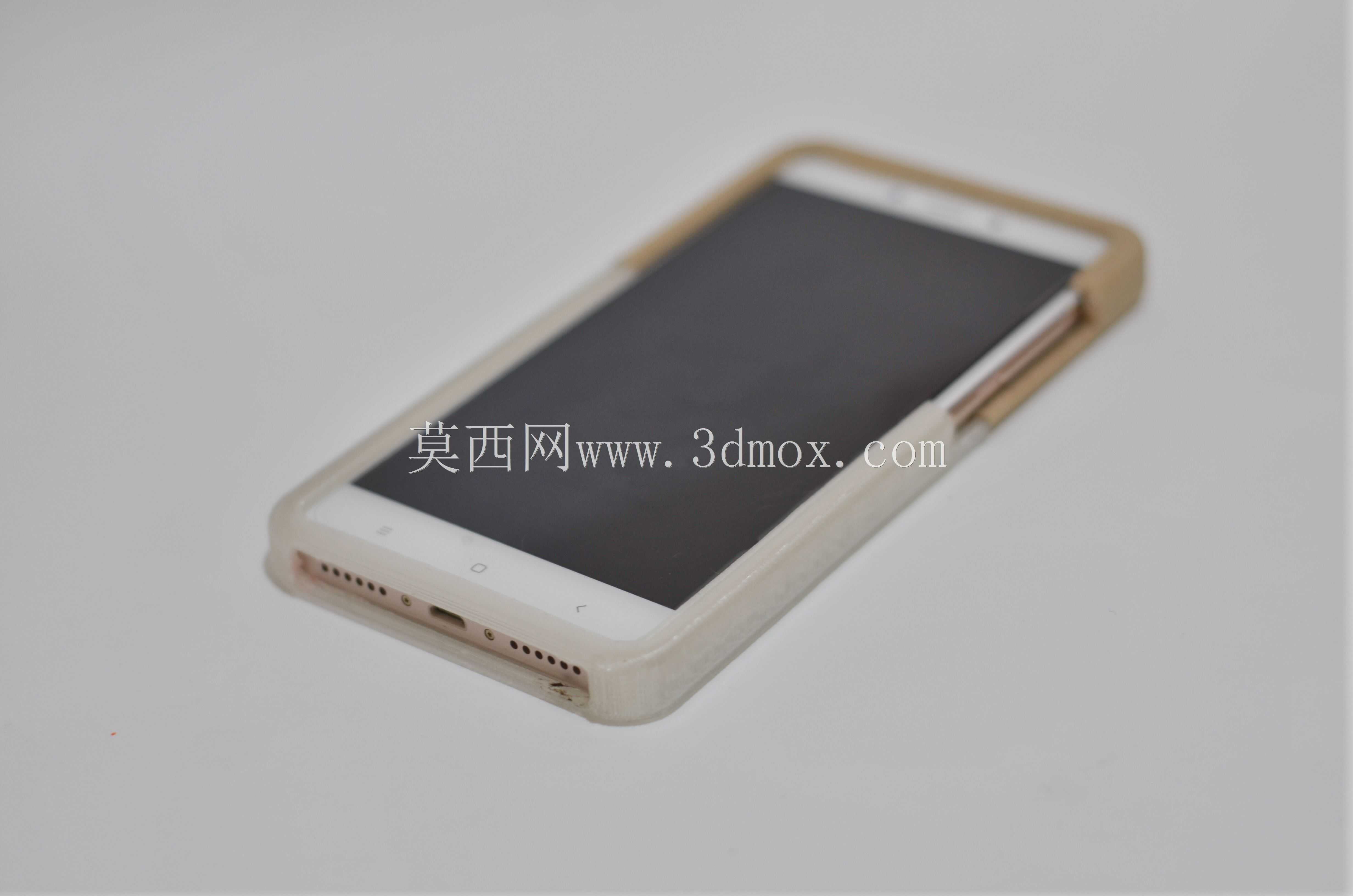

　　日常消费电子配件的结构设计里，手机保护壳的适配精度直接决定终端使用体验，这套针对红米Note4开发的双色保护壳结构，完全围绕真机的实体尺寸做逆向匹配，没有做夸张的异形凸起或者冗余装饰，所有结构边界都贴合真机的外轮廓走线。从实际使用场景出发，日常手持手机时的边角磕碰是最高发的损坏诱因，所以壳体的四个边角位置做了微凸的缓冲余量，比手机中框的外边缘高出0.8mm左右，当手机以边角姿态接触硬质平面时，冲击力会先作用在壳体的缓冲结构上，不会直接传递到手机的金属中框或者屏幕玻璃。壳体的开孔位置完全对齐真机的接口布局，底部的充电接口、扬声器出声孔、麦克风拾音孔都做了精准避让，不会出现插充电头时卡滞、扬声器出声被遮挡的问题，侧边的音量键、

　　电源键位置做了一体化的按键包覆结构，按键表面做了微凸的触感标识，按压时的反馈力度和裸机按键的手感保持一致，不会出现按键塌陷或者按不动的情况。双色结构的设计思路是兼顾防护性能和握持手感，外层采用偏硬质的支撑结构，保证壳体整体的形位精度，长期拆装不会出现松垮变形的问题，内层接触手机后盖的部分采用偏软的贴合层，避免硬质壳体直接摩擦手机后盖造成掉漆或者划痕，同时软质层可以在受到冲击时吸收部分震动能量，提升整体的防摔性能。从安装边界来看，壳体和手机中框的配合间隙控制在0.1mm以内，套入真机后不会出现左右晃荡的松动感，拆装时的力度控制在普通人单手可以操作的范围，不需要借助额外工具就能完成壳体的安装和拆卸，

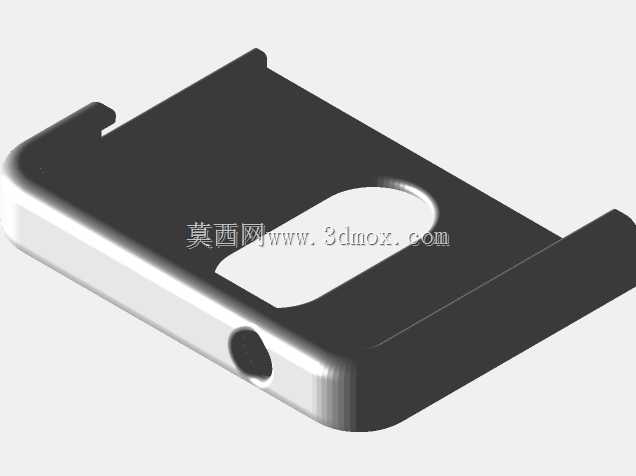

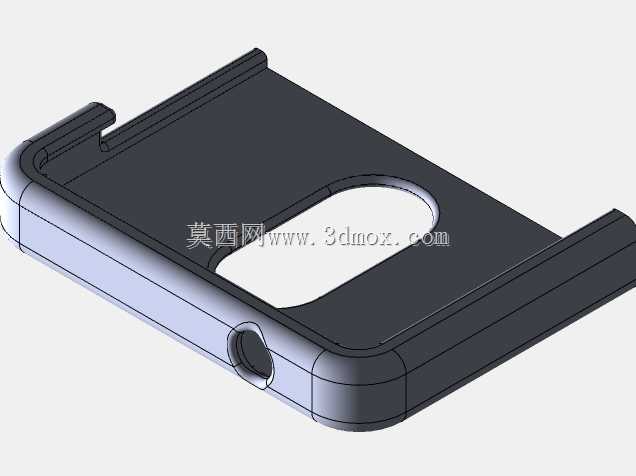

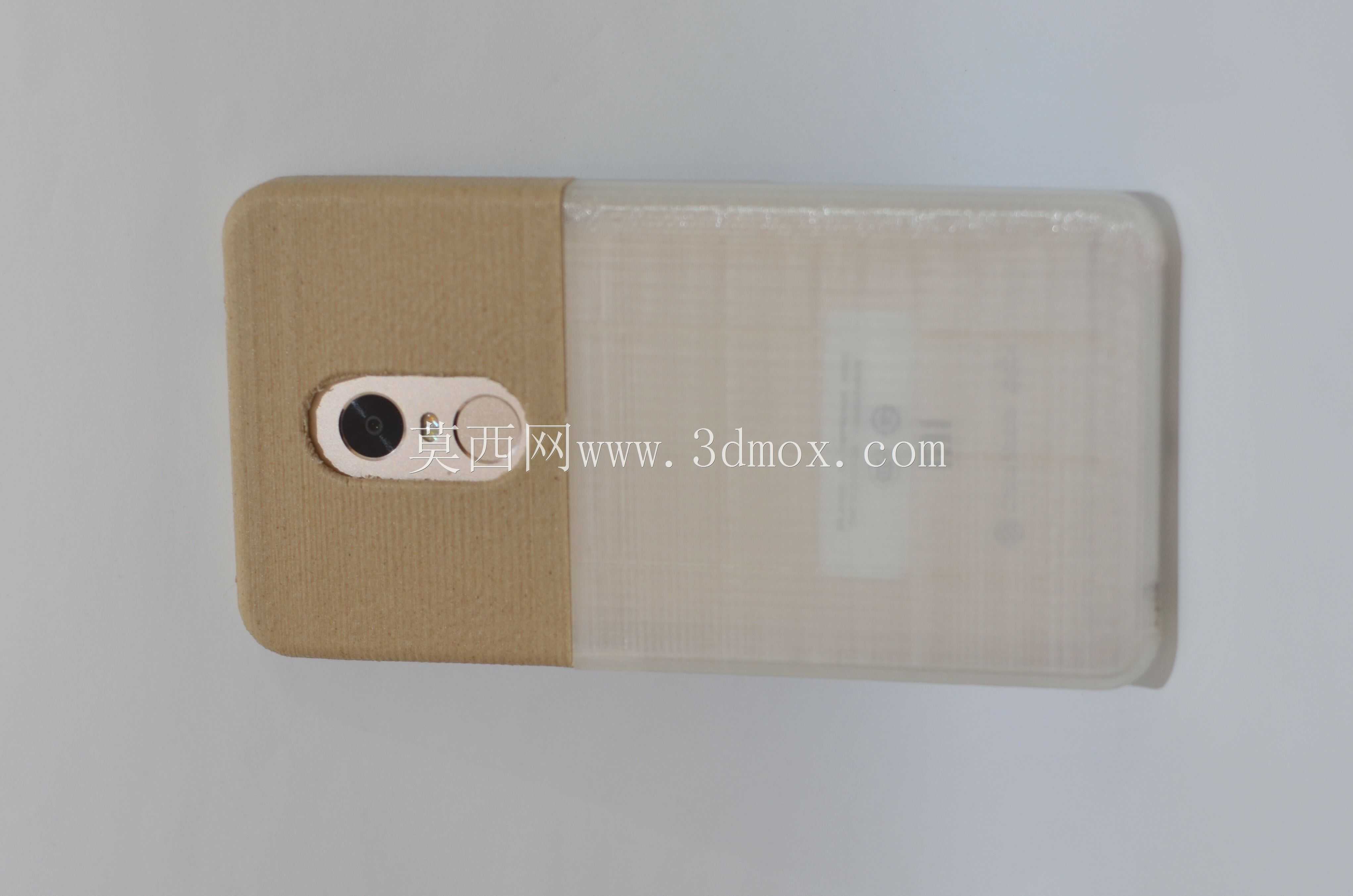

　　也不会因为配合过紧导致拆装时刮伤手机边框。壳体的摄像头开孔位置做了0.5mm的凸边设计，当手机背面平放在桌面时，摄像头镜片不会直接接触桌面，避免日常放置时磨花镜片，同时开孔的尺寸刚好覆盖摄像头周边的装饰圈，不会出现漏光或者遮挡摄像头取景范围的问题。在握持手感的处理上，壳体的侧边做了微弧的收腰处理，贴合普通人手掌握持时的自然弧度，长时间握持不会出现硌手的问题，壳体表面做了细微的磨砂纹理处理，日常使用时不容易残留指纹和手汗，即使在手心出汗的情况下也能保持足够的摩擦力，不会出现手机滑落的情况。这套结构没有做多余的挂绳孔或者支架结构，保持了壳体本身的轻薄属性，安装后不会让手机的整体厚度增加过多，日常放在裤袋或者包里不会出现明显的异物感，

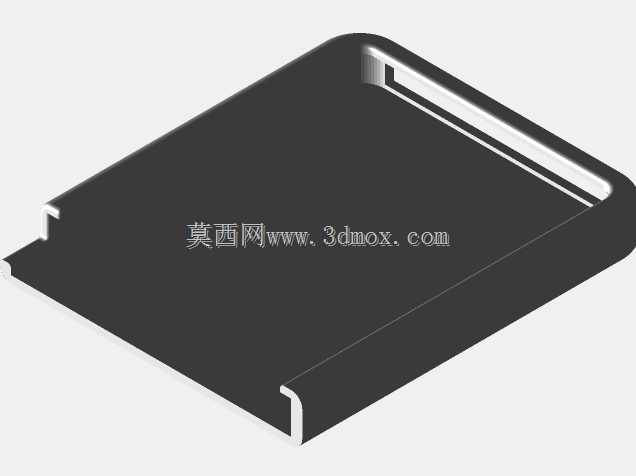

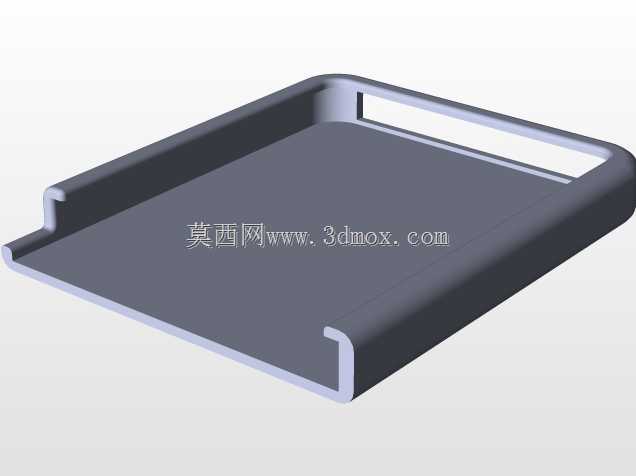

　　同时壳体的边缘做了圆角过渡处理，和手机屏幕的边缘衔接自然，不会出现割手的毛边感，日常滑动屏幕边缘操作时也不会被壳体的边缘硌到。从结构可靠性的角度出发，双色结合的位置做了嵌入式的咬合结构，长期使用不会出现两层结构分离脱胶的问题，壳体的整体壁厚控制在1.2mm左右，在保证足够结构强度的前提下尽可能控制整体重量，不会给手机增加过多的额外负重。
