多回程弯管式电加热线圈结构设计

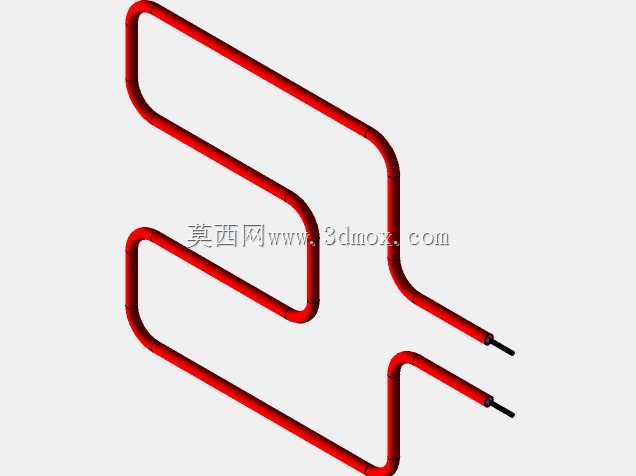

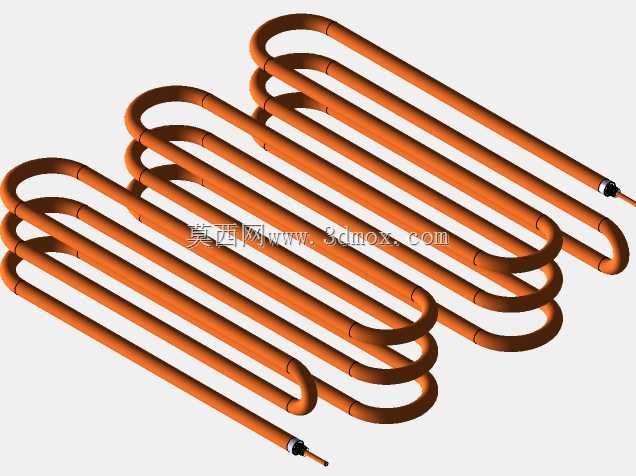

　　这类多回程弯管结构的加热线圈，常被应用在小型流体加热腔体、恒温实验设备、工业小型槽液加温工位中，作为核心发热换热元件使用，区别于单根直管加热结构，多回程盘管的排布方式能在有限的安装空间内最大化延展发热管的有效换热长度，让流经管体周边或者管内的介质获得更充分的热交换过程，避免局部温升过快导致的介质变质或者加热管干烧损坏问题。从结构设计逻辑来看，整个盘管采用等曲率U型弯依次串联排布，相邻管段之间预留均匀的装配间隙，既可以保证加热过程中管体自身热胀冷缩有足够的形变释放空间，不会因为热应力集中导致焊缝开裂或者管体变形，也能让被加热介质在管间形成稳定的紊流通道，提升整体换热效率。管体两端预留的接线端结构做了收边处理，

　　适配标准的加热管接线端子安装尺寸，在实际装配时，只需要将两端固定端对应安装到设备腔体的安装固定板上，配合密封垫圈就能完成腔体密封，不需要额外做复杂的结构适配。从安装边界来看，整个盘管的整体外轮廓为规整长方体排布，长宽高尺寸适配常见的10L-30L容积的小型加热腔体安装需求，管体弯曲半径统一，在三维建模过程中可以通过扫描特征快速完成整体结构搭建，弯管处的壁厚保持与直管段一致，避免弯制过程中出现管壁过薄导致的耐压能力下降问题。在实际工况应用中，这类盘管结构的加热器相比平面排布的加热板，热响应速度更快，因为管体与介质的接触面积更大，温度传导路径更短，当设备需要快速升温到设定工作温度时，该结构能有效缩短预热等待时间。

　　设计过程中需要重点关注相邻管段的间距控制，间距过小会导致管间热量堆积，加速管内电阻丝的老化速度，间距过大则会浪费腔体内部安装空间，降低单位体积内的发热功率密度，常规设计时间距控制在管体外径的1.2-1.5倍区间，能兼顾散热空间与功率密度的平衡。另外管体两端的固定段做了直管延伸处理，长度刚好满足穿过腔体壁板后安装接线端子的需求，不会因为延伸过长导致外部接线端温度过高，也不会因为长度不足导致密封结构无法安装。在建模阶段需要注意弯管处的曲率连续性，避免出现折线拐点导致实际弯管加工时出现管壁褶皱或者破裂，所有U型弯的中心轴线保持在同一排布平面上，保证整体盘管的平面度，安装时不会出现管段与腔体内壁干涉的问题。这类结构除了应用在液体加热场景，

　　也可以适配空气干烧加热场景，只需要调整管体表面的功率负荷参数，配合对应的散热翅片就能使用，不过图中所示的裸盘管结构更适配浸没式液体加热工况，管体表面经过抗氧化处理，长期在液体环境中工作也不容易出现表面锈蚀剥落的问题，不会污染被加热介质。在设备选型匹配时，只需要根据腔体的容积、目标升温时间、介质的比热容参数，就能核算出需要的盘管总长度，再结合腔体内部的安装空间调整弯管的排布层数与单根弯管的长度，不需要重新设计整体的结构形式，模块化的排布方式能快速适配不同功率等级的加热需求，减少重复设计的工作量。
