格莱美留声机造型奖杯立体结构设计

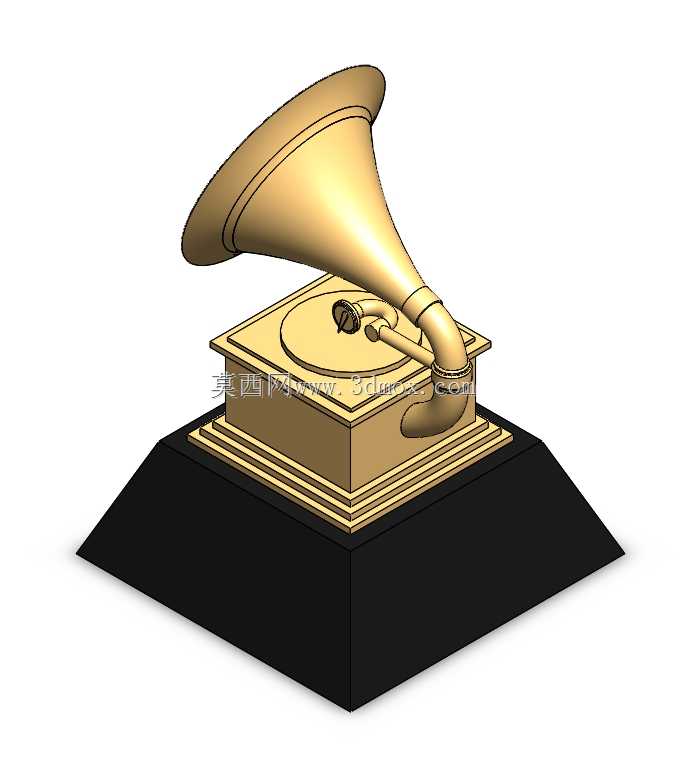

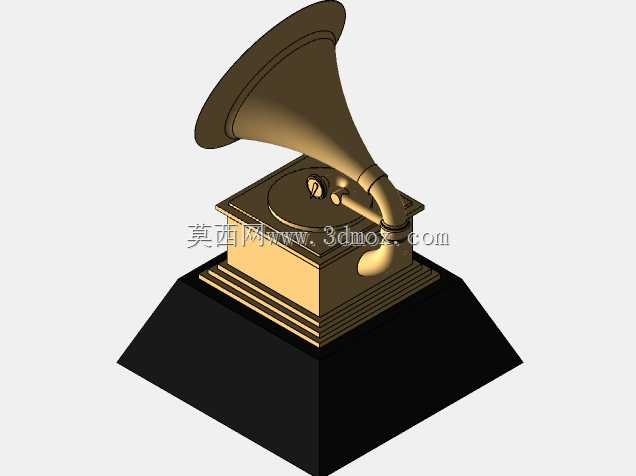

　　这款格莱美奖杯的三维结构设计，核心还原了经典留声机造型的实体比例与结构细节，在文创摆件、颁奖礼道具、主题展陈等场景中都有明确的适配性。从实际用途来看，该结构既可以作为颁奖环节的实体奖杯制作母模，支撑后续的开模、3D打印、金属铸造等加工流程，也可以作为音乐主题场馆、唱片行业展厅的陈列摆件数字原型，还能适配影视道具制作的前期结构校验需求，避免实体打样阶段出现比例失调、结构重心偏移的问题。

　　设计思路上没有做过度的艺术化夸张，而是严格参照实体奖杯的真实结构拆分模块：底部是梯形黑色基座，建模时特意将基座的拔模角度控制在3度，既符合后续注塑或者金属浇筑的脱模要求，也保证了整体放置的稳定性，基座上沿的三层阶梯式凸台，每一层的高度差控制在2mm，凸台边缘做了0.5mm的圆角过渡，避免加工过程中出现锐边崩损的问题。基座上方的留声机主机箱体采用方正的盒式结构，箱体表面的唱盘区域做了下沉1mm的凹槽设计，唱臂的转轴位置预留了0.2mm的装配间隙，完全匹配实体奖杯中唱臂可小幅度转动的结构需求，不会出现建模时的干涉问题。

　　最具辨识度的喇叭扩音部分，采用渐开线曲面放样建模，从喇叭与主机连接的小直径端到扩音口端，曲面的曲率变化全程保持顺滑，没有出现曲面褶皱或者曲率突变的问题，喇叭的壁厚统一设置为1.5mm，不管是采用树脂3D打印还是锌合金压铸工艺，都能保证成型后的结构强度，不会出现薄壁变形的问题。整个模型的重心经过反复校核，落在底部基座的中心区域，即使放置在有轻微倾斜的台面上，也不会出现倾倒的情况，完全满足实体摆件的放置稳定性要求。

　　从安装边界来看，整个奖杯的总高度控制在220mm左右，底部基座的最大长宽尺寸为150mm*120mm，放置时只需要预留直径160mm的平整台面空间即可，不需要额外的固定结构。建模过程中所有的配合面都做了公差预留，不同部件拆分后可以直接用于装配验证，比如喇叭与主机箱体的连接位置，做了直径8mm的定位柱，定位柱的插入深度为5mm，装配时不需要额外的粘接定位就能保证同轴度，大幅降低后续实体加工的装配难度。

　　针对不同的加工场景，模型的结构也做了适配性调整：如果采用3D打印制作，所有的悬空结构都添加了45度的自支撑角度，减少打印时的支撑材料用量，降低后处理的打磨工作量；如果采用金属铸造工艺，所有的转角位置都做了圆角过渡，避免铸造时出现应力集中导致的开裂问题；如果用于亚克力或者水晶材质的内雕制作，模型的曲面都做了封闭处理，没有破面或者非流形几何问题，能够直接导入雕刻软件进行刀路计算。

　　在细节处理上，唱盘中心的固定压块、唱臂末端的唱针结构都做了等比例还原，没有因为尺寸小就省略结构细节，这些细节在后续做表面电镀或者喷涂处理时，能够更好地呈现金属质感，提升成品的精致度。整个模型的结构拆分逻辑完全遵循实体产品的生产流程，没有做无法落地的异形结构，所有的曲面都可以通过常规的五轴加工或者3D打印实现，不存在加工盲区。
