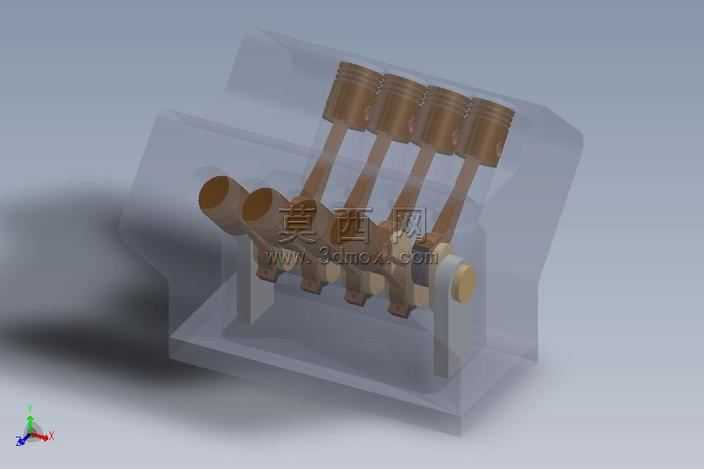

直列四缸曲柄活塞动力机构三维结构

本作品为直列四缸往复式动力传动机构的三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的特征构建，再按照实际机械装配约束完成整体组合。零件建模阶段，针对活塞部件，通过旋转凸台特征构建活塞主体轮廓，再通过拉伸切除完成活塞环槽、活塞销孔的细节加工特征，对活塞裙部的型线做了微小的锥度参数调整，还原实际零件的热膨胀适配设计；连杆部分采用扫描特征完成杆身的工字型截面构建，两端的轴孔通过同轴度约束匹配活塞销与曲柄销的配合尺寸，对连杆大头的剖分结构做了简化的一体化呈现，保证结构展示清晰的同时兼顾建模效率。曲轴部件通过多段偏心轴颈的旋转特征组合完成，四个曲柄销按照90度相位角均匀排布，匹配直列四缸机构的点火间隔做功逻辑，曲轴两端的支撑轴颈做了同轴度基准约束，还原实际曲轴的转动支撑结构。缸体部分采用半透明的外观材质设置，既保留了缸体的整体轮廓形态，又可以清晰展示内部活塞、连杆、曲轴的装配关系与运动路径，缸体下部的曲轴箱支撑结构通过拉伸凸台与加强筋特征完成，保证支撑结构的力学合理性呈现。渲染阶段采用柔和的环境漫反射光源，对金属材质的活塞、连杆、曲轴部件赋予了哑光金属材质，调整材质的粗糙度与反射参数，还原机加工金属零件的真实质感，半透明缸体采用低透明度的磨砂塑料材质，避免完全透明导致的结构轮廓模糊问题。整体装配过程中严格遵循机械配合逻辑，活塞与缸套设置同轴心配合与轴向滑动约束，连杆小头与活塞销设置同轴心转动配合，连杆大头与曲柄销设置同轴心转动配合，曲轴两端与缸体支撑座设置同轴心转动配合，所有配合约束完全还原实际机构的运动逻辑，可直观展示四缸机构往复运动转换为旋转运动的完整传动过程，清晰呈现各部件之间的位置关系与运动干涉检查结果，完整还原直列四缸动力核心的结构组成与传动原理。
