多缸发动机曲柄曲轴结构三维设计

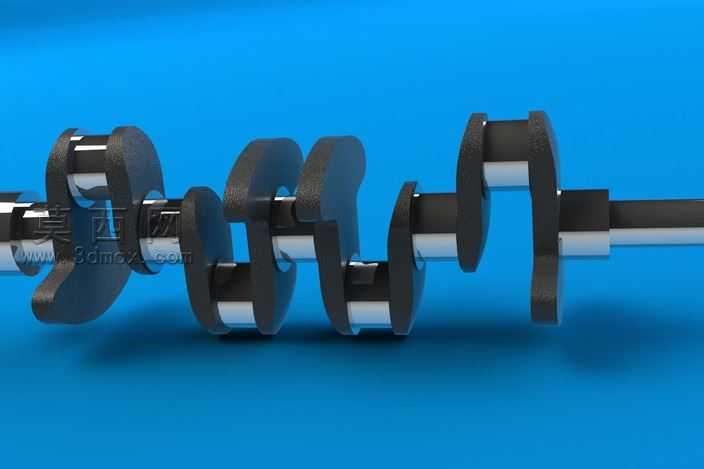

本作品为多缸内燃机配套曲轴的三维参数化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先根据四缸内燃机的做功顺序、冲程相位差确定各曲柄销的空间排布角度，依次绘制主轴颈、曲柄销、曲柄臂的旋转截面草图，通过旋转凸台特征生成各段轴体基础结构，再对曲柄臂与轴颈的衔接位置做圆角过渡处理，避免应力集中问题。建模过程中严格遵循机械设计规范，各主轴颈保持同轴度公差要求，相邻曲柄销的相位角精准匹配发动机点火间隔，平衡块的轮廓根据曲轴动平衡需求做配重优化，通过拉伸切除特征完成平衡块的减重槽设计，在保证结构强度的前提下降低曲轴整体转动惯量。材质渲染阶段，对轴颈摩擦面赋予抛光金属材质，模拟精加工后的高光亮面金属质感，对曲柄臂及平衡块部分赋予哑光铸铁材质，还原铸造成型后经喷丸处理的表面肌理，背景采用高饱和度纯色衬托，通过三点布光方案突出曲轴的空间层次与结构轮廓，金属表面的反射效果经过反复调试，既体现金属材质的冷硬质感，又避免过度反光遮挡结构细节。结构设计上，该曲轴为整体式锻造结构，共设置五道主轴颈用于缸体支撑，四个曲柄销对应连接四组连杆，每个曲柄臂外侧集成平衡配重，用于抵消活塞连杆组往复运动产生的惯性力，轴颈内部设计有贯通润滑油道，可将压力机油输送至各摩擦副表面，满足发动机高转速工况下的润滑需求。设计思路围绕内燃机动力输出核心部件的功能需求展开，在保证曲轴强度、刚度的前提下，优化曲柄臂的截面形状与配重分布，降低曲轴运转过程中的振动与噪声，所有特征均保留完整参数，可根据不同排量发动机的缸径、行程参数快速调整尺寸，适配不同机型的设计需求，模型完成后经过干涉检查与装配验证，可直接用于虚拟装配仿真、运动学分析以及后续的工程图导出。
