在小型多旋翼航模的结构设计中,三旋翼布局的机型一直存在动力矢量调节的特殊需求,不同于四旋翼及以上机型通过电机转速差实现姿态控制,三旋翼需要通过尾置电机的倾转动作抵消反扭矩,同时完成航向通道的姿态响应,这套电机倾斜安装机构就是为适配这类需求开发的结构组件。从实际装机场景来看,该机构主要适配采用木质吊杆作为机臂支撑的小型三旋翼机型,搭配市面上成本较低、供货稳定的9g规格微型伺服舵机即可完成动力倾转的动作输出,不需要定制特殊规格的舵机配件,能大幅降低入门级三旋翼航模的整机制作成本。

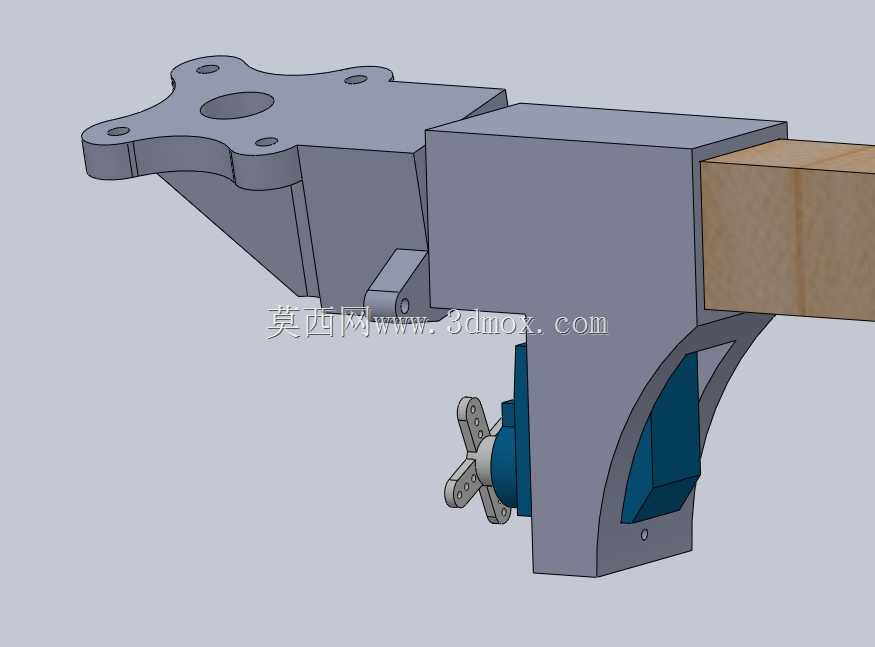

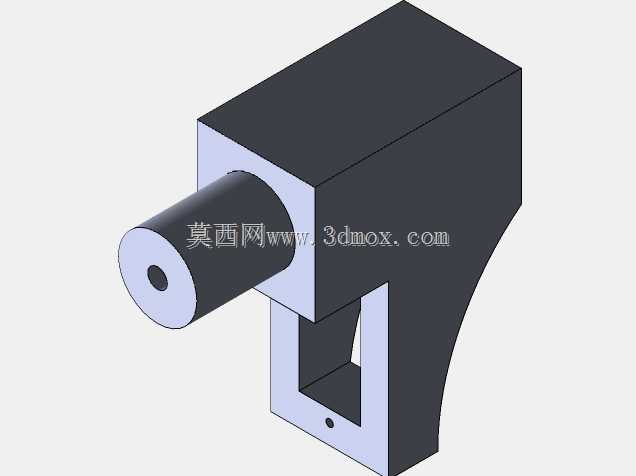

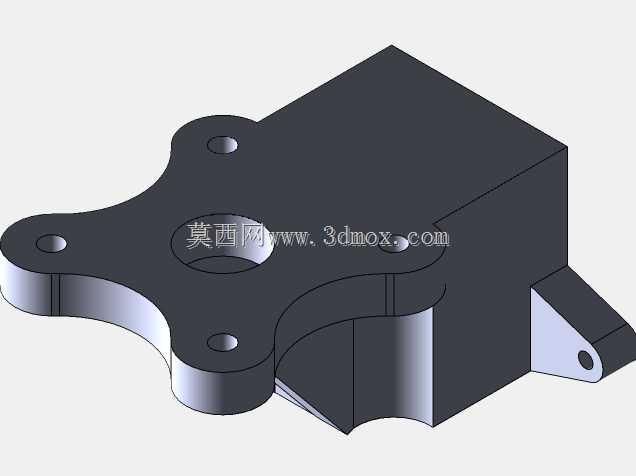

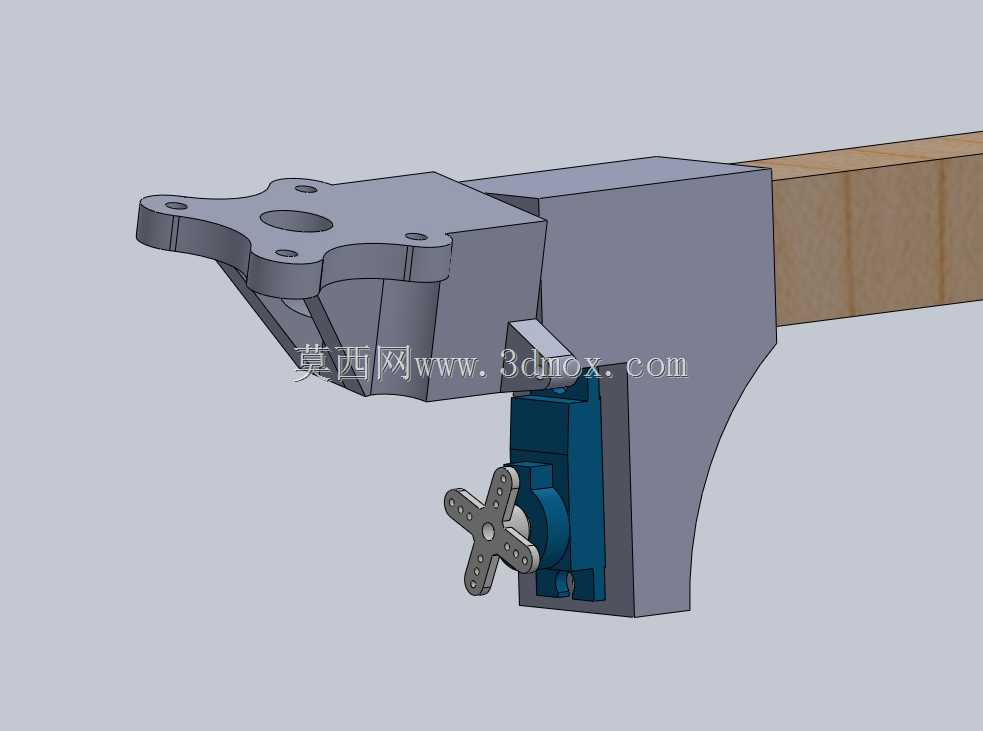

从结构功能上拆解,这套机构分为几个核心功能段:最上端的电机安装法兰面做了多孔位布局,适配市面上主流的22系列、23系列外转子无刷电机的安装孔距,法兰面下方设置了加强筋结构,在电机高速转动产生持续振动的工况下,能避免安装位出现应力断裂,同时不会过度增加结构重量;中间的主体基座是整个机构的承载核心,内部预留了舵机安装腔,舵机装入后不需要额外打胶固定,通过基座侧壁的卡扣结构就能完成限位,舵机输出轴直接连接十字形的调节摇臂,摇臂和基座的倾转转轴做了同轴度匹配,转动过程中不会出现卡滞、虚位过大的问题;基座的尾端做了和木质吊杆匹配的套接腔,套接腔的内壁尺寸和常用的方形松木吊杆截面尺寸完全贴合,安装时只需要在套接面涂抹少量结构胶,再配合侧面的紧固螺丝就能完成机臂和倾转机构的刚性连接,不需要额外加工复杂的连接结构。
设计思路上,这套结构没有采用市面上常见的分体式倾转支架方案,而是把电机安装位、舵机容纳腔、机臂连接位整合为一个整体构件,减少了装配时的零件数量,降低了装配过程中累积公差对倾转精度的影响。在转动副的设计上,转轴位置预留了0.1mm的配合间隙,既可以保证倾转动作的顺畅度,也能在日常起降的轻微冲击下不会出现转轴卡死的问题;倾转的角度范围通过基座内部的限位凸台做了机械限制,最大倾转角度控制在正负45度区间,刚好覆盖三旋翼机型航向控制需要的舵机行程,避免舵机超行程转动导致的结构损坏或者线路拉扯断裂。
从安装边界尺寸来看,整个机构的横向宽度不超过60mm,纵向长度从电机安装面到机臂套接端的总长度控制在75mm以内,不会占用过多的机臂端部空间,给电调、线路的布置预留了足够的余量;电机安装法兰面的厚度设置为4mm,在M3螺丝的锁紧力下不会出现压溃变形,舵机安装腔的内部尺寸完全贴合9g舵机的外形尺寸,舵机装入后上下左右的窜动量不超过0.2mm,能有效减少舵机工作时的自身振动传递到机臂上。在实际飞行测试的工况下,这套倾转机构的响应速度可以跟上50Hz的舵机控制信号频率,在快速打舵完成航向修正时,机构本身不会产生多余的谐振,能保证动力矢量输出的稳定性;木质吊杆套接位的抗扭强度可以支撑单电机最大1.2kg拉力下的载荷,在做急转、升降等大机动动作时,不会出现机臂和连接座松动的问题。
很多入门级航模制作者在搭建三旋翼机型时,往往会采用3D打印的简易支架作为电机倾转结构,这类简易支架通常没有做加强筋设计,舵机安装位也没有精准的限位,飞行几次后就会出现支架断裂、舵机松脱的问题,这套整合式的结构在设计时就考虑了日常飞行的振动载荷,各个受力位置的壁厚都做了针对性的加厚,非受力位置则做了镂空减材处理,在保证结构强度的前提下尽可能控制了自身重量,整个构件的重量控制在18g以内,不会给整机带来过多的无效载荷。另外在走线的设计上,基座侧面预留了电机线、舵机线的走线槽,线路可以沿着走线槽布置到机臂内部,不会出现飞行过程中线路被螺旋桨打到的风险,也让整机的外观更加整洁。
