微型9G舵机伺服执行结构三维建模

　　做航模、小型桌面自动化装置的结构设计时，9g规格微型舵机几乎是绕不开的基础执行件，这次建模的核心是把实际装机时需要的所有安装边界、配合尺寸做准，避免后续结构设计出现干涉、装不上的问题。先从实际应用场景说，这类小舵机最常见的装机场景是固定翼航模的副翼、升降舵控制，小型多旋翼无人机的云台微调，还有桌面级小型机械臂的关节驱动、学生做机器人竞赛的小型执行机构，甚至不少DIY的自动门锁、小型云台转向结构里，都能看到它的身影，核心原因就是它体积小、重量轻，输出扭矩刚好能满足小负载的角度控制需求，不需要额外搭配复杂的减速组就能直接输出可控转角。

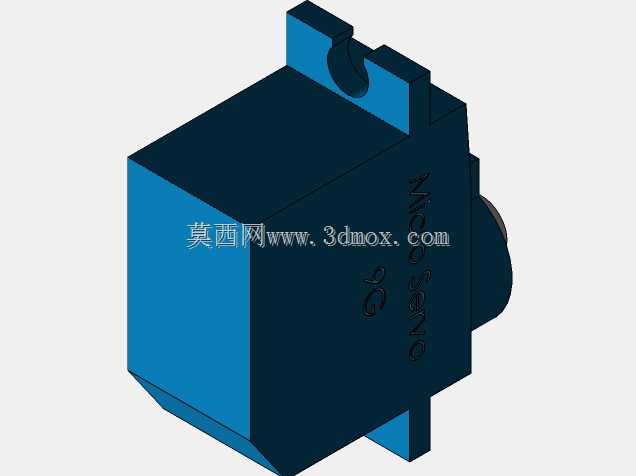

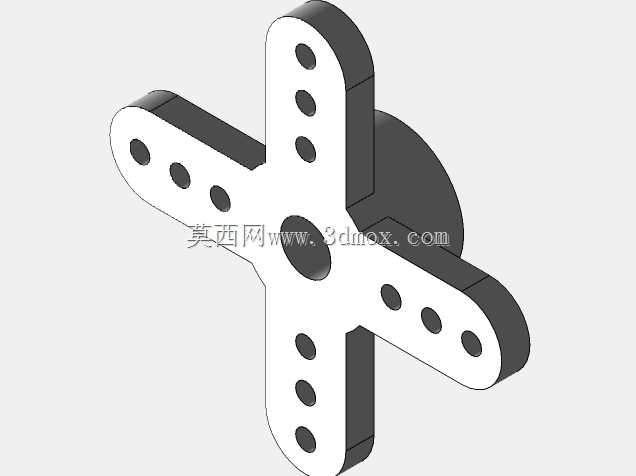

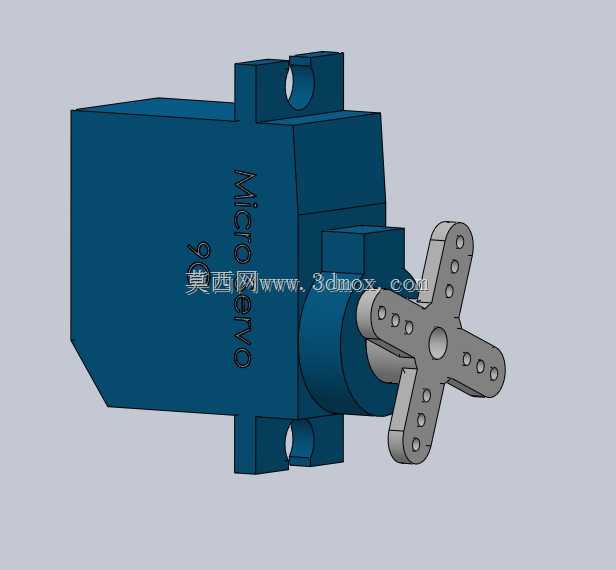

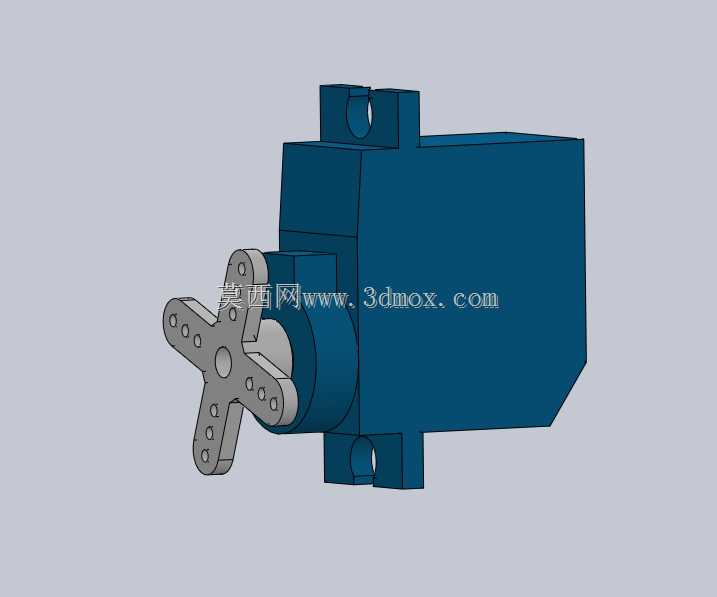

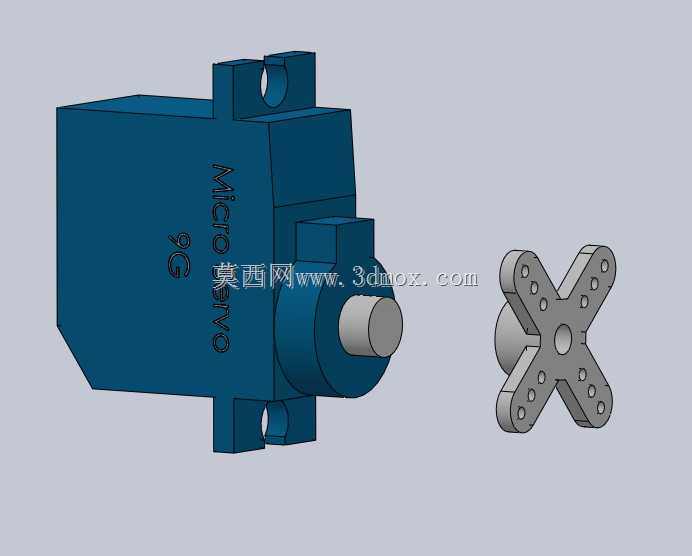

　　建模的时候最先敲定的是主体外壳的安装边界，这类舵机上下两端的安装耳是核心定位基准，两个安装孔的中心距、孔径都严格按照实际量产件的尺寸做，耳片的厚度、外壳主体的长宽高尺寸都留足了公差余量，结构设计时只要按照这个边界预留安装位，就能保证实际装机时不需要额外修配。输出轴的位置是建模的第二个重点，轴径、轴的伸出长度，还有配套的十字摇臂的安装孔位都做了全参数化还原，摇臂上的不同孔径的安装孔是用来连接不同规格的拉杆的，建模时把每个孔的位置度、孔深都做了还原，甚至摇臂和输出轴配合的花键结构也做了简化还原，保证装配时摇臂的角度定位准确，不会出现滑转、角度偏差的问题。

　　从功能特性来说，这类微型舵机的核心是通过内部的直流电机搭配减速齿轮组，把电机的高速旋转转化为输出轴0-180度范围内的可控转角，内部的电位器会实时反馈输出轴的角度，配合外部控制信号就能实现精准的角度定位，建模的时候虽然没有把内部的齿轮、电机、电位器全部做细化，但是把外壳内部的腔体尺寸做了预留，如果后续需要做舵机内部结构的拆解演示、或者做定制化改装的结构设计，可以直接在这个模型基础上拆分零件、补充内部结构。

　　设计思路上没有做过多的外观美化，所有结构都围绕实际装配需求来，外壳侧面的标识凹槽做了简化，但是没有破坏外壳的整体轮廓尺寸，输出轴端的轴承安装位、后盖的扣合结构都做了对应的结构还原，保证模型在做装配干涉检查的时候，能准确反映实际零件的配合关系。很多新手做结构设计的时候容易忽略舵机出线端的位置，这次建模特意把出线端的位置、出线口的尺寸做了准确还原，结构设计时可以提前预留走线槽的位置，避免装机时导线被外壳挤压、磨损。

　　安装边界方面，除了两端的安装耳孔位，还要注意舵机主体的厚度方向尺寸，不少紧凑结构里舵机是嵌装在机架内部的，模型里外壳的所有凸台、加强筋的轮廓都做了1:1还原，嵌装槽的尺寸只要按照模型的最大外轮廓预留0.1-0.2mm的间隙，就能顺利装配，不会出现卡滞。配套的十字摇臂的转动范围也做了运动仿真的边界检查，摇臂在最大转角位置时不会和舵机主体外壳发生干涉，设计联动结构的时候，可以直接调用这个模型做运动轨迹检查，提前规避结构碰撞问题。

　　这类小舵机的负载能力有限，一般在4.8V供电下扭矩在1.5kg·cm左右，建模的时候也考虑了实际受力的情况，安装耳的厚度、输出轴的配合长度都和实际零件一致，做结构强度校核的时候，可以直接参考模型的尺寸参数计算受力，不需要额外测量实物。很多做小型自动化装置的工程师会把多个这类舵机组合成多自由度的执行机构，这个模型的坐标系原点设置在输出轴的中心位置，装配时可以直接对齐坐标系，快速完成多个舵机的阵列、角度调整，提升装配效率。
