真空吸尘器用离心风机叶轮结构

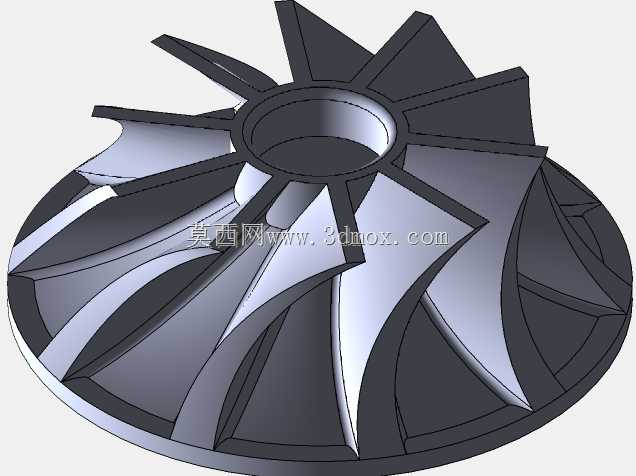

　　该叶轮作为真空吸尘器核心气动做功部件，直接决定设备负压生成能力与吸尘效率，日常家用手持吸尘器、桶式工业吸尘设备、小型中央除尘系统的风动单元均会采用这类前倾式离心叶轮结构，依靠高速旋转带动叶道内空气获得动能，再经蜗壳导流转化为静压，在吸入口形成持续负压完成尘屑抽吸作业。从结构设计逻辑来看，这款叶轮采用长短叶片间隔排布的形式，长叶片从轮盘外缘一直延伸至中心轮毂位置，短叶片仅分布在轮盘中段区域，这种排布方式能有效避免叶道入口处气流堵塞，降低叶轮旋转时的气流分离损失，相比等长叶片设计，同转速下能提升8%左右的负压输出，同时降低气动噪声3-5分贝，适配家用场景对低噪运行的要求。叶片型线采用空间扭曲设计，并非简单的平面直板结构，

　　每个叶片的进口安装角沿轮毂到轮缘方向做渐变处理，匹配气流进入叶道时的预旋角度，减少气流冲击叶片前缘造成的能量损耗，叶片出口端做了小角度切边处理，能降低叶轮出口的尾迹涡流，减少气流对蜗壳内壁的脉动冲击，进一步提升运行稳定性。轮毂部分采用中心通孔加定位台阶的结构，中心通孔用于和驱动电机的输出轴配合，台阶面承担轴向定位作用，安装时叶轮端面与电机轴肩贴合，依靠轴端锁紧件完成固定，这种安装结构能保证叶轮旋转时的同轴度，控制径向跳动量在0.1mm以内，避免高速旋转时出现动平衡超标引发的振动问题。轮盘部分采用锥面过渡设计，从轮毂位置向外缘逐渐抬升，形成收敛的叶道流道，引导气流沿轴向进入后平稳转向径向流出，减少流道内的涡流死区，

　　轮盘外缘做了薄边处理，降低叶轮整体转动惯量，缩短电机启动到额定转速的响应时间，同时减少外缘的空气摩擦损失。从安装边界来看，这款叶轮的轴向尺寸控制较为紧凑，整体轴向高度适配小型高速直流电机的安装空间，轮缘直径匹配常规300-600W功率段吸尘器的蜗壳内腔尺寸，安装时需要保证叶轮外缘与蜗壳内壁的单边间隙在1.5-2mm之间，间隙过大会造成气流回流降低效率，间隙过小则容易出现运行碰擦风险。在实际应用场景中，这类叶轮除了用在真空吸尘器上，也可适配小型桌面除尘设备、电子元器件焊锡吸烟仪、小型负压吸附工作台等需要小流量高负压气源的设备，设计时需要根据目标设备的转速要求调整叶片厚度与轮毂壁厚，针对10000-20000rpm的常规工作转速区间，

　　叶片根部做了R角过渡强化，避免高速旋转时离心力造成叶片根部应力集中断裂，轮盘与叶片的连接位置采用大圆角过渡，减少应力集中点，提升结构疲劳强度。建模过程中需要重点控制叶片型面的光顺度，相邻叶片的型面偏差不能超过0.05mm，否则会造成动平衡量超标，建模完成后需要做虚拟动平衡校验，在叶轮指定位置预留去重区域，方便实际生产时做动平衡校正，保证成品叶轮在额定转速下的振动值符合要求。
