可3D打印气动涡轮哨声叶轮结构

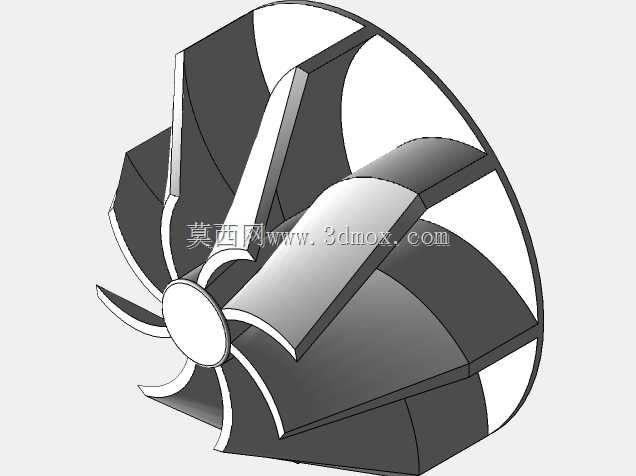

　　这类涡轮叶轮结构在小型气动演示装置、趣味流体实验教具、微型气流动力展示件中有着很广泛的适配场景，区别于常规电机驱动的风扇叶轮，它完全依靠压缩空气冲击获得旋转动力，不需要额外配置电机、供电线路与传动结构，整体结构极度简化，适合在无供电的展示场景、流体力学教学演示场景中使用，也可作为小型气动警示装置的发声部件，依靠特定转速下的气流涡旋产生辨识度较高的哨声信号。从功能特性来看，该叶轮采用半开式径流叶片布局，叶片型线经过曲率优化，气流从叶轮中心区域进入后，会沿着叶片曲面快速向轮缘方向加速甩出，在叶片尖端位置形成稳定的涡旋脱落效应，当转速达到1700转每分左右时，涡旋脱落的频率刚好落入人耳敏感的音频区间，从而产生独特的涡轮哨声，

　　不需要额外加装蜂鸣片或者哨子结构，完全依靠自身叶片与气流的相互作用实现发声功能。设计思路上，特意在叶轮中心的q型尖端位置预留了切口结构，这个切口并非加工失误，而是专门设计的气流冲击受力位，压缩空气从喷嘴喷出后可以精准作用在该切口位置，最大化气流的冲击扭矩，降低驱动叶轮转动所需的气压门槛，常规车间常用的0.4-0.6MPa压缩空气就可以轻松驱动叶轮达到额定转速；同时叶片与轮盘采用一体化结构设计，没有额外的装配接缝，既减少了3D打印后的后处理工作量，也避免了高速旋转下装配松动带来的动平衡问题。从安装边界来看，该叶轮整体为圆盘式结构，中心位置预留了标准的轴孔配合位，可以直接适配直径3mm的通用光轴，不需要额外加工键槽或者定位结构，

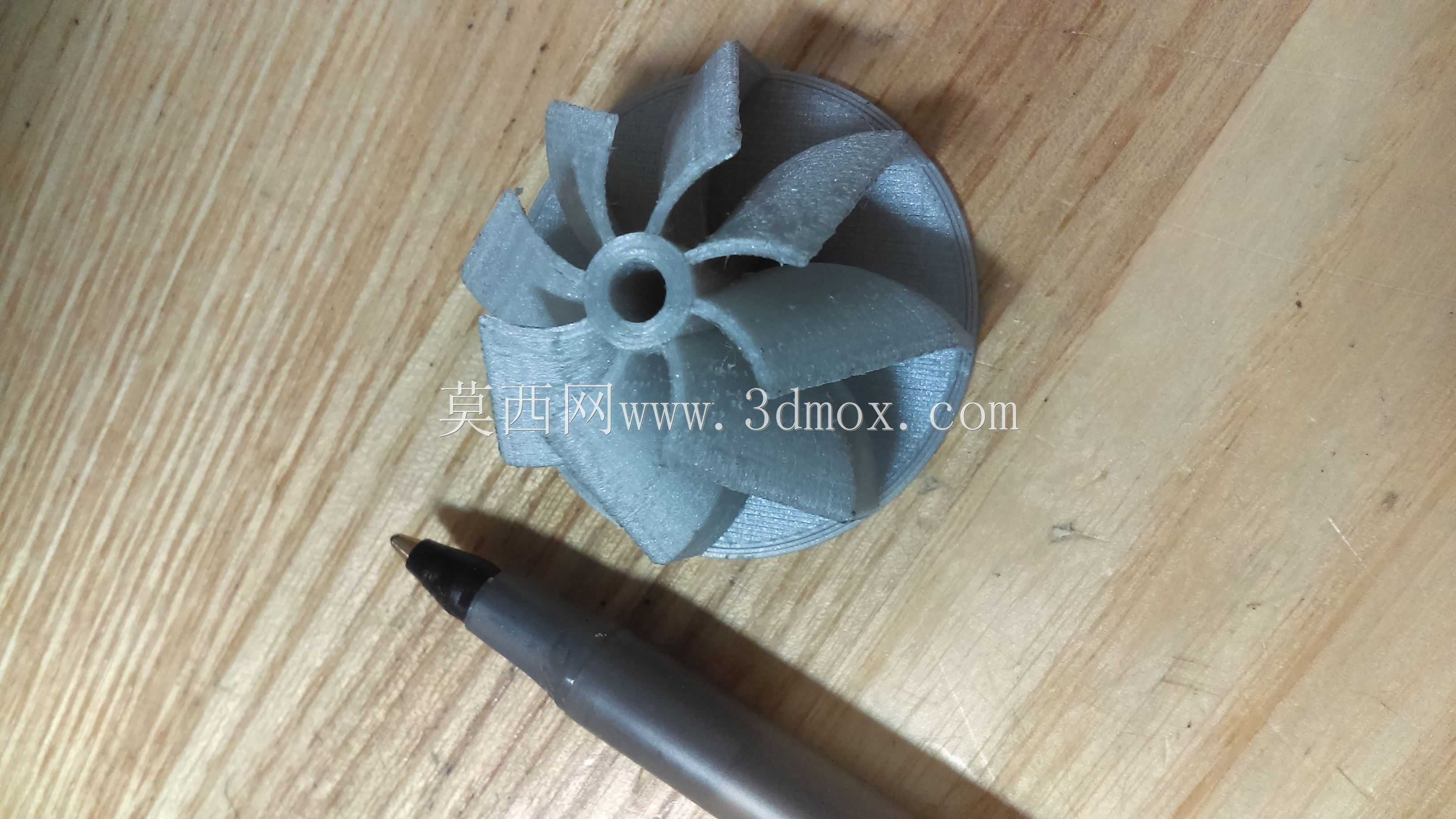

　　依靠过盈配合就可以实现可靠固定；叶轮整体外径控制在80mm区间，轴向厚度不超过25mm，安装时只需要在叶轮进气侧预留10mm以上的喷嘴安装空间，轮缘外侧预留5mm以上的安全间隙即可，不会占用过多的安装空间，不管是集成到小型演示台架上，还是作为独立的趣味实验件都非常方便。在实际使用过程中，这类叶轮不需要做额外的动平衡校准，因为3D打印的层厚控制在0.2mm时，整体的质量分布偏差就可以控制在0.1g以内，1700转每分的转速下不会产生明显的振动，长时间运行也不会出现轴孔磨损的问题；叶片的前缘做了小角度的倒角处理，既可以减少气流进入叶道时的阻力损失，也可以避免3D打印过程中出现的边缘翘曲问题，打印完成后只需要简单去除支撑就可以直接使用，

　　不需要做额外的打磨抛光处理。另外，该叶轮的叶片数量经过多轮迭代调整，最终选定的叶片数既可以保证足够的气流驱动扭矩，也可以让哨声的频率保持在较为舒适的区间，不会出现过于尖锐的刺耳噪音，在教学演示场景中使用时，既可以直观展示径流叶轮的气流加速原理，也可以通过哨声的变化直观反馈转速的变化，帮助学习者快速理解流体冲击做功、涡旋发声的相关物理过程；在小型气动装置的应用场景中，它还可以作为转速反馈的直观指示件，不需要安装转速传感器，通过哨声音调的高低就可以大致判断压缩空气的压力变化与叶轮转速区间。
