运动相机装甲防护外壳结构设计

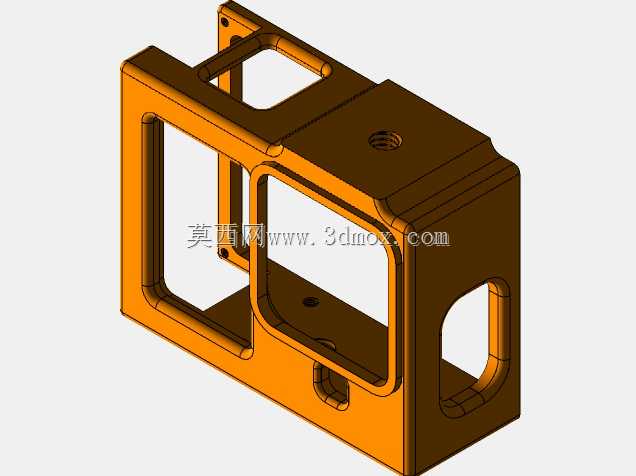

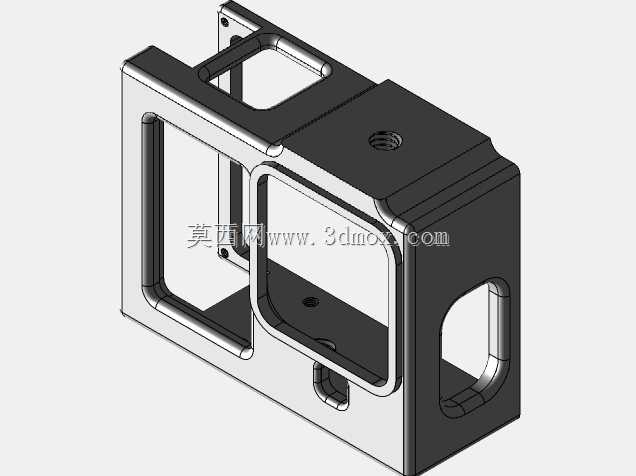

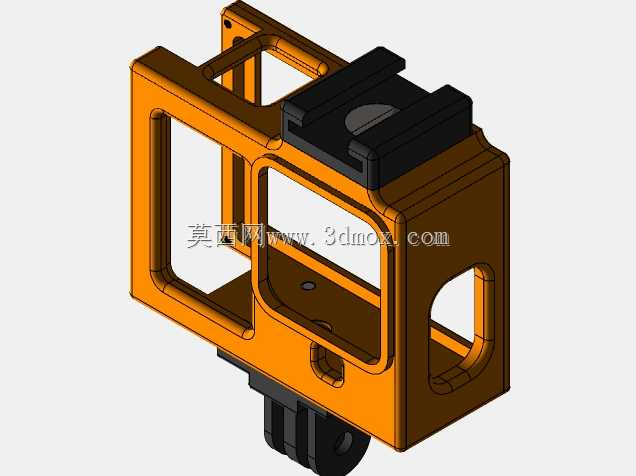

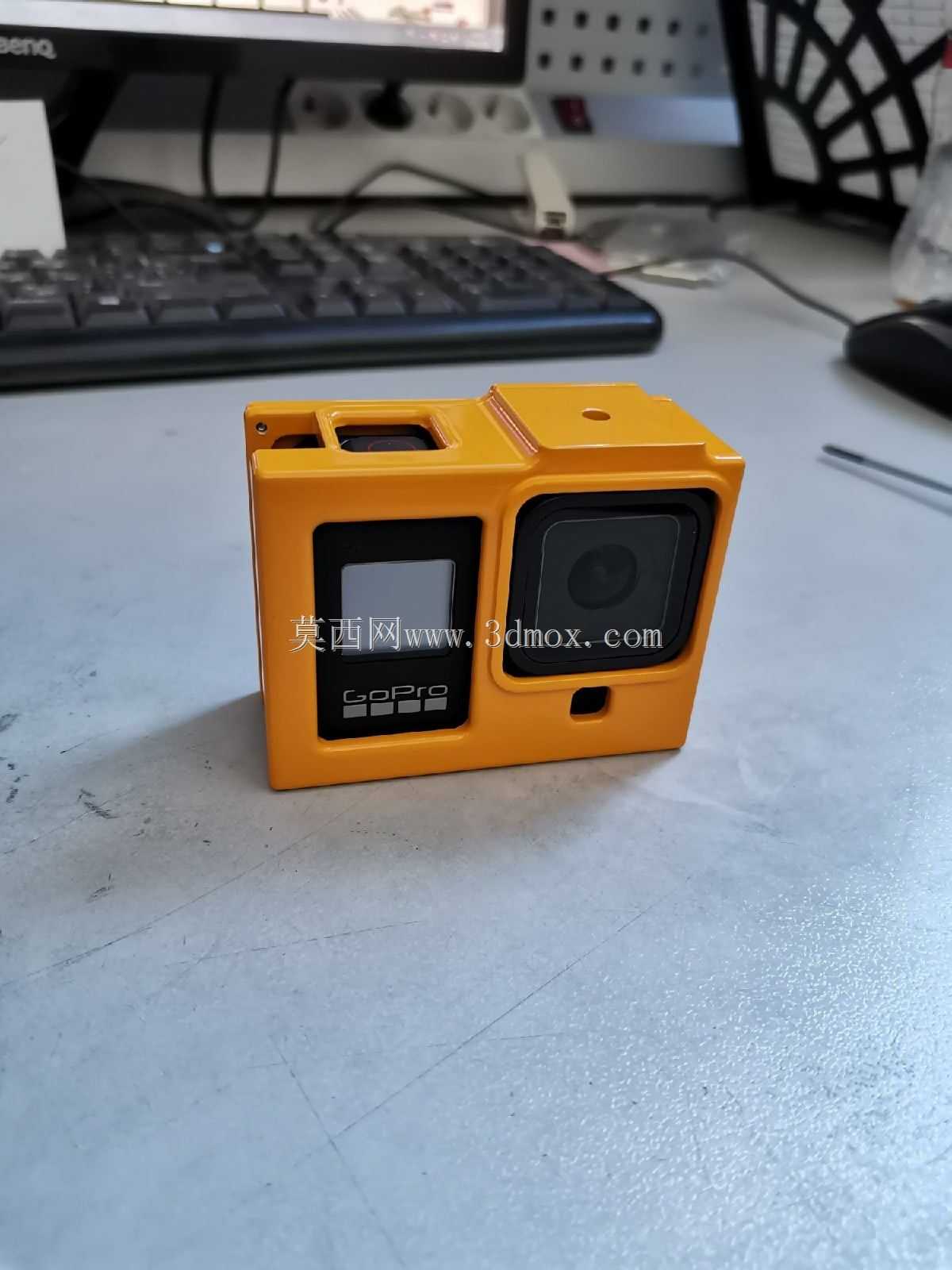

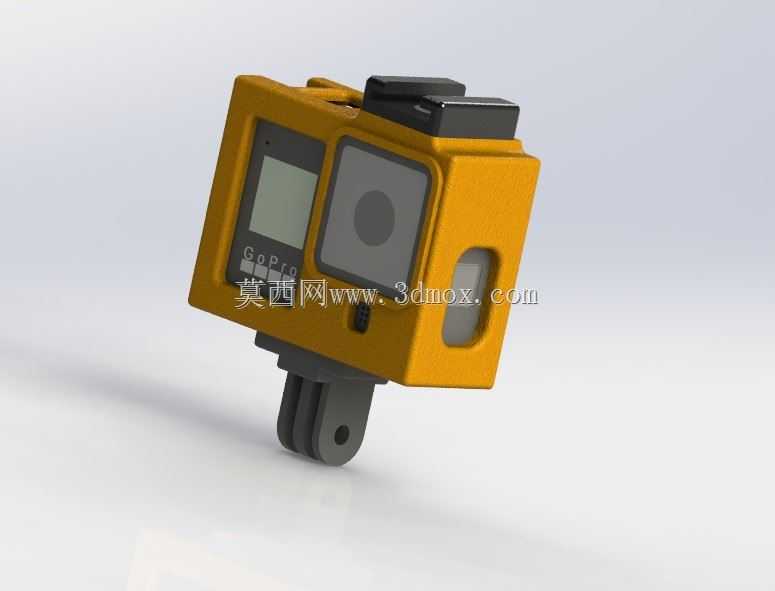

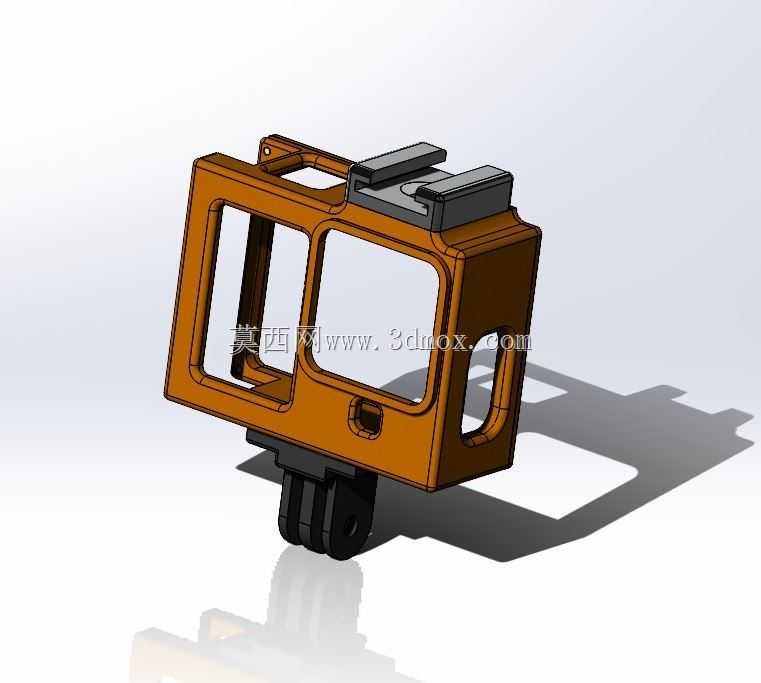

　　户外极限运动拍摄场景中，运动相机的磕碰、刮擦甚至撞击损坏一直是从业者和爱好者面临的高频问题，这款针对GoPro8设计的装甲防护外壳，正是围绕户外复杂工况下的设备防护需求展开的结构设计。从实际使用场景出发，骑行、山地速降、水下拍摄、工业巡检等场景下，相机不仅会遭遇砂石飞溅、硬物撞击，还可能在跌落时直接接触硬质地面，常规的软胶保护套仅能抵御轻微剐蹭，无法应对高强度冲击，这款装甲壳采用硬质壳体加局部缓冲的结构思路，在相机易受撞击的边角位置做了加厚凸台设计，当设备发生跌落时，凸台会先于相机本体接触接触面，将冲击力分散到壳体整体结构上，避免应力集中直接作用在相机机身。

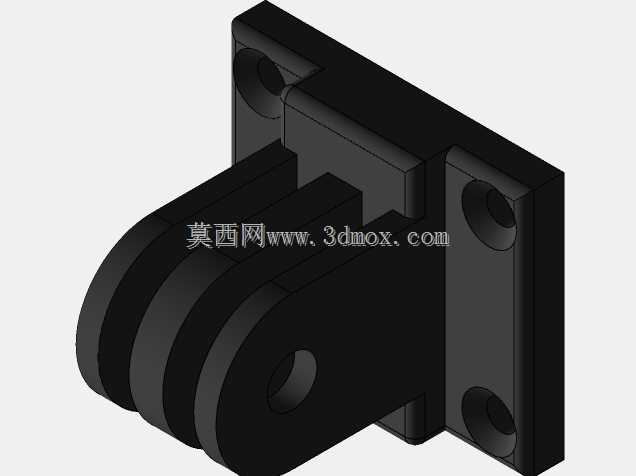

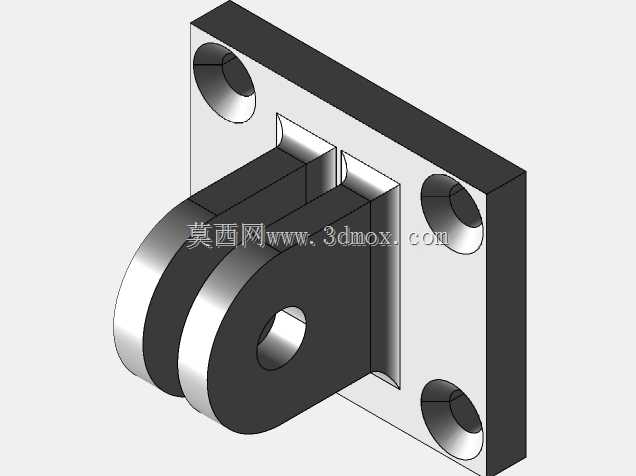

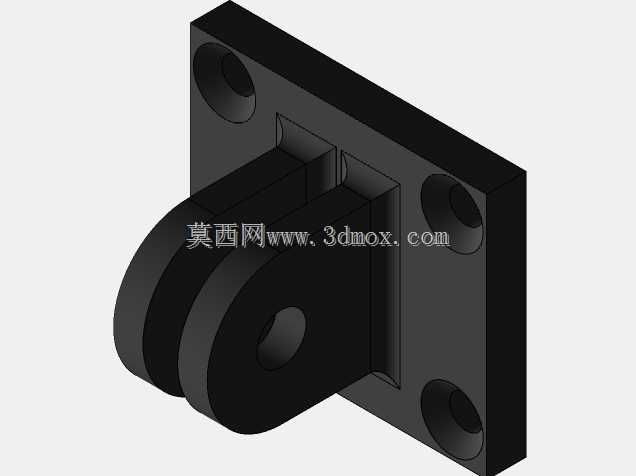

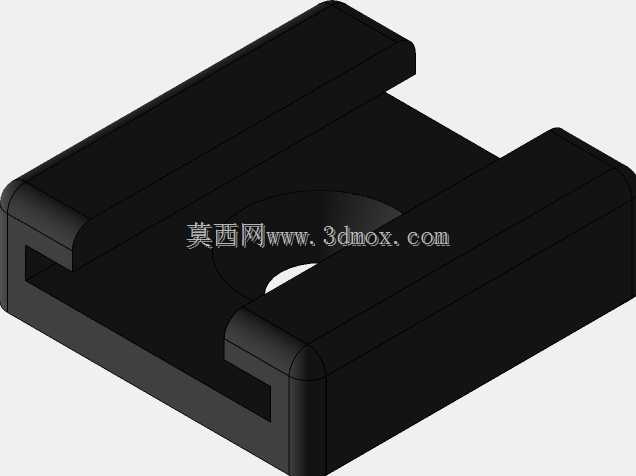

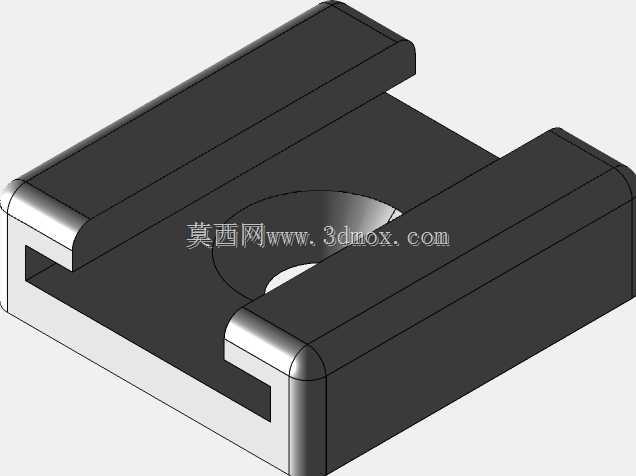

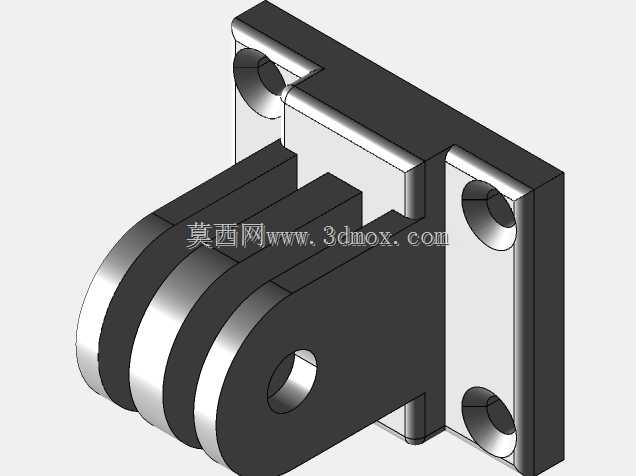

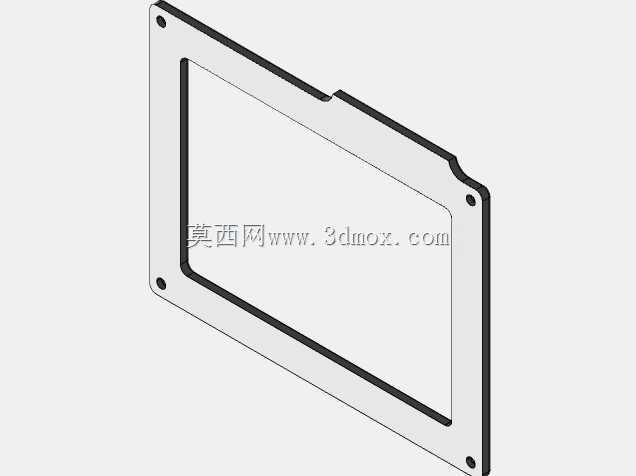

　　从功能特性来看，这款防护壳并没有做全封闭包裹设计，而是在镜头、前置显示屏、侧边操作按键的位置预留了精准的避让开口，镜头位置的开口边缘做了高出镜头平面的围边设计，即便相机镜头朝下放置，镜头表面也不会直接接触桌面或者地面，避免镜片刮花；前置显示屏的开口尺寸刚好匹配屏幕可视区域，既不影响屏幕参数查看和触控操作，又能对屏幕边缘的塑料边框形成包裹防护；侧边的按键位置没有做镂空，而是采用了薄壁弹性区域设计，按压时的力可以通过薄壁结构传递到相机本身的按键上，既保证了操作手感，又避免了侧边开孔带来的砂石进入缝隙的问题。顶部的热靴接口位置预留了通槽，不影响外接麦克风、补光灯等配件的安装，底部的安装接口直接集成了标准运动相机快装基座结构，不需要额外加装转接件就可以直接安装在自拍杆、头盔支架、车把固定座等常规配件上，省去了额外拆装转接件的步骤，适配现有绝大多数运动相机安装生态。

　　设计过程中首先考虑的是安装边界的匹配，壳体的内部型腔完全贴合GoPro8的机身外形轮廓，在相机的电池仓、存储卡仓位置做了对应的避让凹陷，安装后不会挤压电池仓盖导致密封失效，同时壳体和机身之间预留了0.1mm的均匀间隙，既不会因为尺寸公差导致安装卡滞，又不会因为间隙过大出现壳体晃动、异响的问题。壳体的壁厚设计做了差异化处理，边角受力位置的壁厚达到3.2mm，保证足够的抗冲击强度，而在非受力的平面区域壁厚控制在1.8mm，尽可能控制整体重量，避免加装防护壳后相机整体重量增加过多影响拍摄时的云台配平。外壳表面做了细微的防滑纹理设计，手持拍摄时可以增加摩擦力，减少手滑跌落的概率，同时纹理不会积攒泥沙，户外使用后用清水冲洗就可以完成清洁，不会出现泥沙卡在缝隙里难以清理的问题。

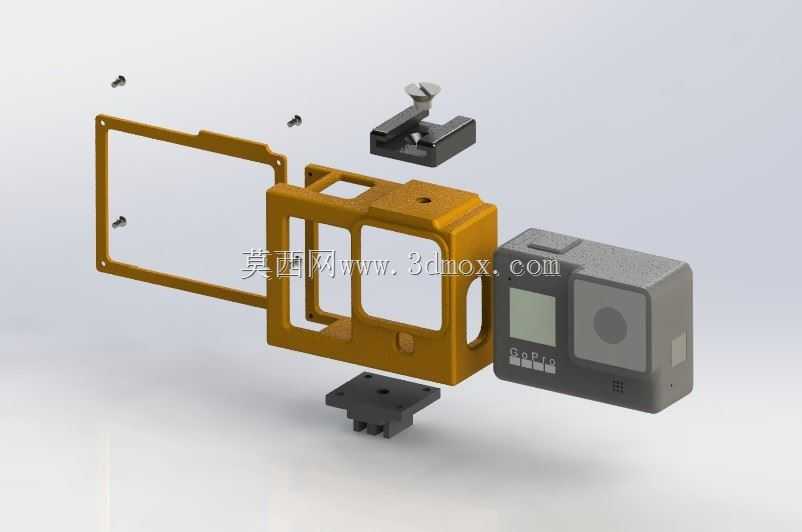

　　从安装方式来看，这款防护壳采用分体式卡扣结构，不需要额外工具就可以完成相机的装取，卡扣位置做了防脱锁止设计，即便在剧烈震动的工况下，卡扣也不会意外松脱导致相机从壳体内脱落。壳体的材质选型上优先考虑了耐低温和抗老化性能，在零下二十度的低温环境下不会出现壳体脆化开裂的问题，长时间户外紫外线照射也不会出现材质变脆、发黄的情况，适配高海拔、雪地、海边等多种复杂户外环境的使用需求。不同于市面上很多防护壳会遮挡相机的散热孔，这款壳体在相机对应散热孔的位置做了格栅式通口，长时间录制4K视频时，相机产生的热量可以正常散出，不会因为散热不畅导致相机过热停机。在接口位置，侧边的Type-C充电接口和HDMI接口位置做了开放式缺口设计，不需要拆下防护壳就可以直接插线充电或者连接视频输出设备，满足长时间固定机位录制时的供电和数据传输需求。整体结构没有多余的装饰性设计，所有的造型特征都服务于防护和使用功能，没有为了外观造型牺牲结构强度或者使用便利性，每一处凸起、每一个开口的尺寸都经过实际装机验证，保证安装后所有功能都可以正常使用，不会出现干涉按键、遮挡镜头、影响配件安装的问题。
