树莓派3代开发板结构三维建模设计

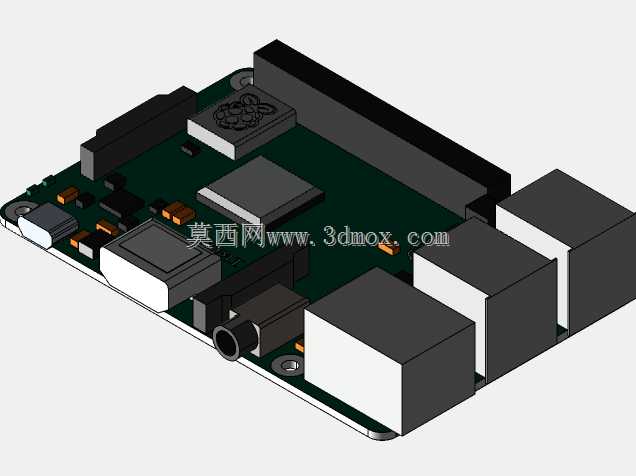

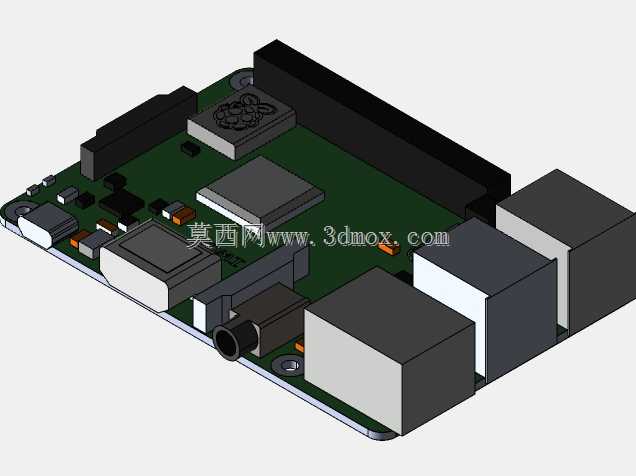

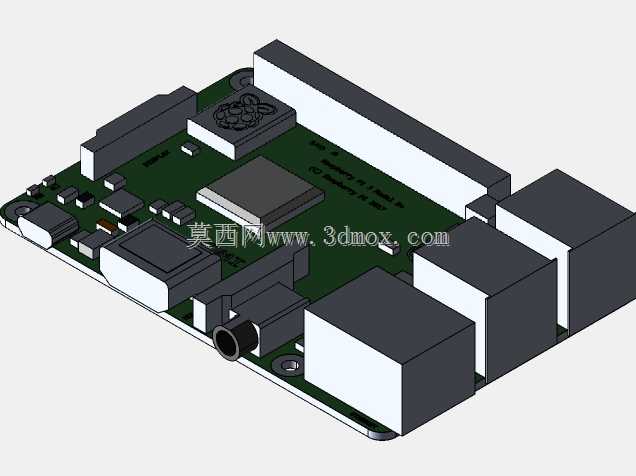

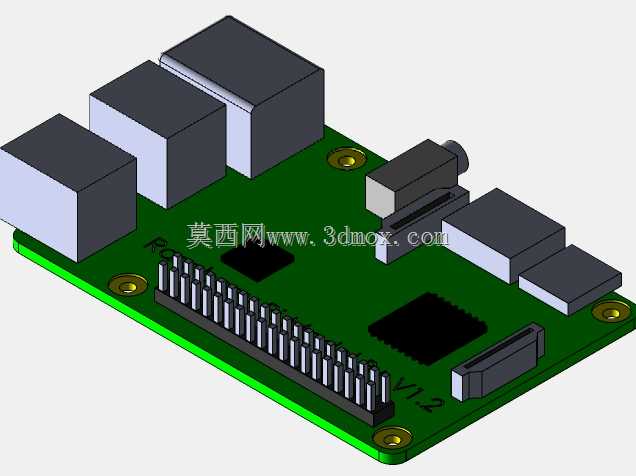

　　在嵌入式开发、智能硬件原型验证、小型物联网终端搭建的场景中，单板计算机的结构适配一直是结构工程师绕不开的工作环节，很多时候做设备外壳、扩展载板设计，都需要精准匹配开发板的实体尺寸、接口位置、元件高度边界，避免装配时出现干涉、接口对位不准的问题。这个模型还原的是第三代树莓派单板计算机的完整结构，从PCB基板的轮廓到板载所有元件的位置、高度都做了对应还原，没有省略会影响装配的结构细节。做这类硬件结构建模的时候，首先要确认的是安装孔位的相对位置，四个角的固定孔孔径、孔距是整个板卡安装的基准，建模时优先把安装孔的坐标定死，再向外延伸PCB的外轮廓，避免后续做外壳固定柱的时候出现孔位偏移。板上的接口部分是建模的重点，包括侧出的USB接口、

　　以太网接口、HDMI输出接口、3.5mm音频复合接口、Micro USB供电接口，还有板边的40Pin GPIO排针排母，这些接口的伸出长度、接口端面的高度都要和实物一致，不然做外壳开孔的时候很容易出现插头插不到位、外壳挡住接口的问题。板载的核心元件比如主控芯片、内存颗粒、以太网控制芯片这些，虽然不需要还原内部晶圆结构，但是元件的外形尺寸、顶部高度必须准确，尤其是贴在PCB上的散热片安装区域，要预留出足够的散热片安装空间，很多人建模时忽略元件高度，最后装散热片的时候顶到外壳内壁，只能返工修改外壳结构。还有板上的排针、电容、电阻这类小元件，不需要逐个还原每一个贴片元件的细节，但是高度超过PCB表面2mm以上的元件都要做出占位结构，

　　避免和上层叠加的扩展板、固定结构产生硬干涉。从设计思路上来说，这个模型没有做过度的细节刻画，所有结构特征都服务于装配验证需求：PCB板的厚度按照标准1.6mm玻纤板厚度设置，接口的金属外壳部分做了区分，塑料接插件的外形和实物匹配，板端的固定孔做了沉台设计，和实物的金属安装环结构对应。实际项目里用这类模型的时候，通常是先把开发板模型调入装配体，确定板卡在设备内部的安装位置，再围绕板卡布局外壳的固定柱、接口开孔、散热风道，比如做工业采集终端的时候，要把树莓派固定在设备壳体内，以太网口和USB口要对准外壳上的开孔位置，供电接口要留出走线空间，GPIO排针的位置要对应扩展板的安装位置，这时候精准的板卡模型能减少很多打样后的装配问题。

　　另外要注意的是，板卡上的Micro SD卡插槽位置，建模时要预留出插拔SD卡的操作空间，不能把插槽位置紧贴外壳内壁，不然后期换系统卡的时候根本没法操作。还有板载的CSI摄像头接口、DSI显示接口，这些排线接口的上方也要留出走线和插拔的空间，很多新手做结构的时候只看板卡的静态轮廓，忽略了接线、插拔操作需要的活动空间，最后成品组装的时候根本没法插排线。这个模型里所有元件的高度都按照实物的最大高度做了还原，比如以太网接口的金属屏蔽壳高度、USB接口的堆叠高度，都和实物一致，在做堆叠扩展板设计的时候，可以直接用这个模型做干涉检查，确认扩展板和下层板卡的元件之间有没有足够的安全间隙，一般来说板间间隙要留至少2mm，避免焊接误差、元件公差导致的板间接触短路。从安装边界来说，整个板卡的长宽尺寸按照标准树莓派3的外形做了还原，四个安装孔的中心距、孔边距都符合通用的树莓派外壳安装规范，不管是做通用外壳还是定制化的嵌入式设备结构，都可以直接调用这个模型作为结构基准，不需要再反复核对实物尺寸，能节省不少前期测绘的时间。做这类电子硬件的结构建模，核心不是做的多逼真好看，而是所有和装配相关的尺寸、位置、边界都要准确，把影响装配、干涉、操作的特征都表达清楚，去掉不影响结构设计的冗余细节，让模型在装配环境里运行流畅，同时能满足结构验证、开孔定位、干涉检查的实际工程需求。
