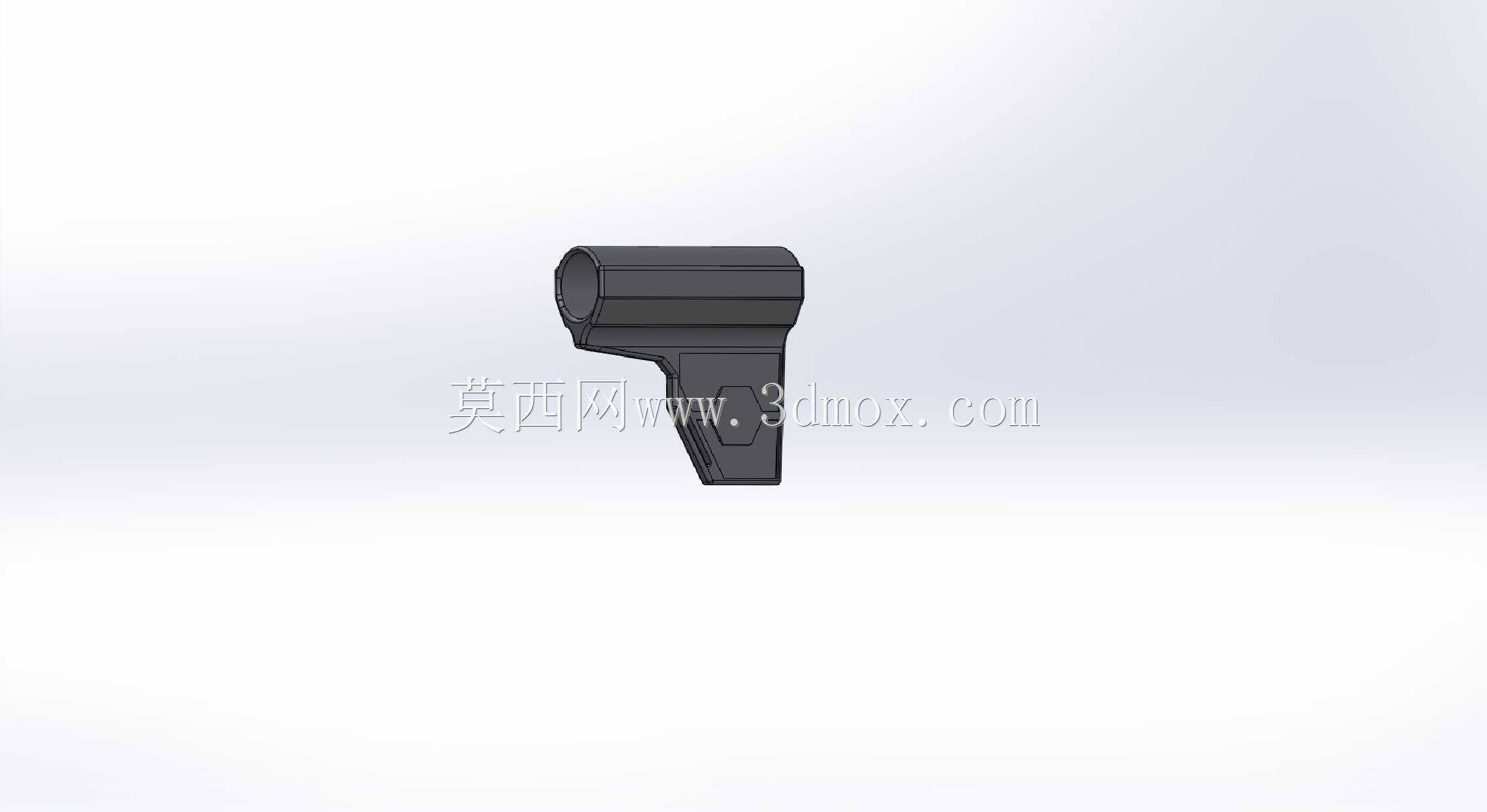

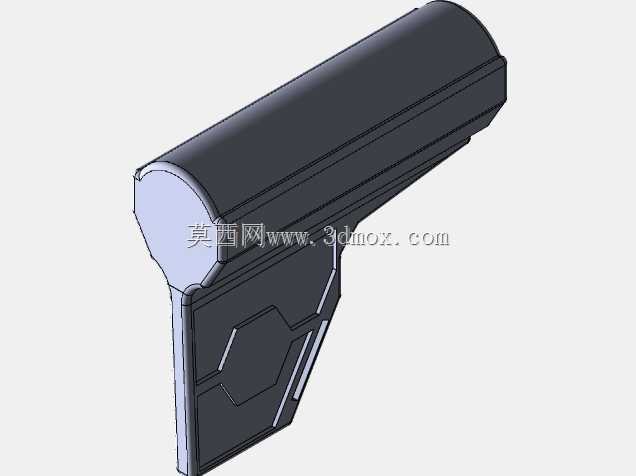

适配AR15系列步枪缓冲管的手枪支架结构

　　在民用射击运动、枪械改装的实际作业场景中，缓冲管适配支架是手枪类枪械转换握持形态、提升射击稳定性的核心配套结构件，这类部件的设计精度直接决定了枪械握持的贴合度、射击时的受力传导效率以及长时间使用的结构可靠性。本次设计的支架结构，核心适配目标为AR-15/M4系列枪械的标准手枪缓冲管，在实际选型适配过程中，首先要明确的是民用枪械改装领域的通用安装边界——目前市面流通的绝大多数AR-15/M4规格手枪缓冲管，其外径尺寸存在±0.1mm的通用公差带，设计时将支架的安装内孔直径设定为31.55mm，刚好覆盖主流缓冲管的外径公差范围，既不会出现间隙过大导致的安装后晃动问题，也不会因为过盈量过大造成装配困难、甚至刮伤缓冲管表面阳极氧化层的问题。

　　从结构功能的角度来看，这款支架的核心作用是为射手提供稳定的握持支撑，替代传统手枪握把的受力传导路径，在连续射击过程中，支架能够将后坐力通过握持部位均匀分散到射手的手掌与小臂衔接位置，相比传统直握把，这种贴合手型的异形支架结构能够降低手腕部位的受力集中，减少连续射击后的疲劳感。设计过程中没有采用多余的装饰性结构，整体外形遵循受力优先的原则：支架与缓冲管连接的上部采用多边形截面设计，相比圆形截面能够提供更大的抗扭转力矩，在射击产生侧向受力时，不会出现支架绕缓冲管转动的问题；下部握持区域采用符合人体工程学的收腰造型，握持部位的壁厚经过反复校核，在保证整体结构强度的前提下，尽可能降低不必要的重量冗余，避免给枪械整体增加过多的额外负载。

　　在实际安装适配的场景中，这款支架不需要对原有缓冲管进行任何二次加工，直接套入缓冲管到位后即可通过配套的锁紧结构完成固定，整个装配过程不需要专用工具，能够满足射击爱好者在户外场地快速拆装、调整的实际需求。设计时特意规避了市面上同类支架常见的问题：很多同类产品为了追求外观的流线型，会在握持区域做过度的圆弧收窄，导致大手掌的射手握持时出现手指无处放置的问题，这款支架的握持区域长度按照成年男性手掌平均宽度设计，握持时三根手指能够完全贴合支架表面，受力点刚好落在手掌的肌肉丰厚位置，不会出现硌手的问题。同时，支架上部与缓冲管配合的内孔表面做了细微的防滑纹理设计，在锁紧结构压紧后，能够产生足够的静摩擦力，即使在大口径弹药产生的强后坐力冲击下，也不会出现支架移位的情况。

　　从结构强度校核的角度，设计时按照枪械配件的常规受力标准做了仿真验证：在承受连续1000发全威力弹药射击的后坐力循环载荷下，支架的连接部位应力峰值远低于常用打印耗材或者注塑材料的屈服强度，不会出现结构断裂或者塑性变形的问题。对于三维建模从业者来说，这类枪械配件的设计核心不在于复杂的曲面造型，而在于对安装边界尺寸的精准把控、对实际使用场景下受力路径的清晰认知——很多新手设计师在做同类结构时，往往会把精力放在外观的炫酷造型上，忽略了内孔配合尺寸的公差预留、握持区域的受力分布，最终做出来的模型要么装不上，要么使用时容易断裂。这款支架的建模过程中，所有的安装尺寸都严格对应实物测量的缓冲管参数，所有的圆角过渡都对应应力集中点的优化需求，没有任何为了造型而存在的冗余结构，完全从实际使用的角度出发完成整体结构的搭建。在实际的改装场景中，这类支架还可以根据射手的握持习惯，在握持表面增加防滑贴片的安装槽，不过基础版本的设计已经能够满足绝大多数普通射手的使用需求，不需要额外的附件就能提供稳定的握持支撑。
