内螺纹T型黄铜三通管路接头

　　在民用给排水、小型液压回路、气动控制管路以及低压流体输送系统中，三通类接头是实现管路分流、合流的核心连接件，这款黄铜材质的T型内螺纹接头，正是针对中小通径管路的分支连接需求开发的结构件。从实际应用场景来看，这类接头常出现在家用供水支路改造、小型机床润滑管路布设、气动工具气源分路、制冷系统冷媒管路连接等工况中，黄铜材质本身的耐腐蚀性、切削加工性能以及适中的强度表现，能够适配水、低压油气、非强腐蚀性流体的输送要求，相比钢制接头抗锈蚀能力更强，相比塑料接头承压能力与抗老化性能更优，是中小通径管路分支场景的常用选型。

　　从结构设计逻辑来看，这款接头采用等径T型布局，三个接口轴线两两垂直，其中两个接口处于同一水平轴线形成直通通路，第三个接口垂直于直通轴线形成分支通路，能够在不截断主通路的前提下引出支路，或是将两路流体汇入同一主通路。接口采用M16*2内螺纹设计，公称通径适配28mm外径的连接管路，螺纹牙型按照普通公制螺纹标准设计，牙距2mm能够保证足够的连接咬合长度，安装时配合生料带或密封胶即可实现端面与螺纹副的双重密封，无需额外焊接或法兰固定，拆装维护十分便捷。接头本体采用锻压黄铜坯料经数控车削加工成型，内外壁过渡位置均设计有R角过渡，避免直角位置的应力集中，同时减少流体在管路拐角处的阻力损失，内壁光滑无毛刺，不会对流体中的杂质形成挂附，降低管路堵塞的风险。

　　从安装边界来看，三个接口的外端面均设计有凸缘结构，凸缘外径略大于接头主体外径，既能够作为螺纹拧紧时的受力限位面，也能在安装时为扳手提供夹持位置，避免拧紧过程中损伤接头主体外壁。接头整体外形规整，三个接口的同轴度、垂直度公差控制在机械管路连接的通用要求范围内，安装后不会出现管路别劲、密封面错位的问题。在实际选型过程中，需要注意该接头的适用压力范围，黄铜材质的强度特性决定了其适合1.6MPa以下的低压管路场景，不适用于高压液压回路或高温蒸汽管路，同时在与不同材质管路连接时，需要注意电化学腐蚀的防护，比如与镀锌钢管连接时可搭配绝缘垫片使用，延长接头使用寿命。

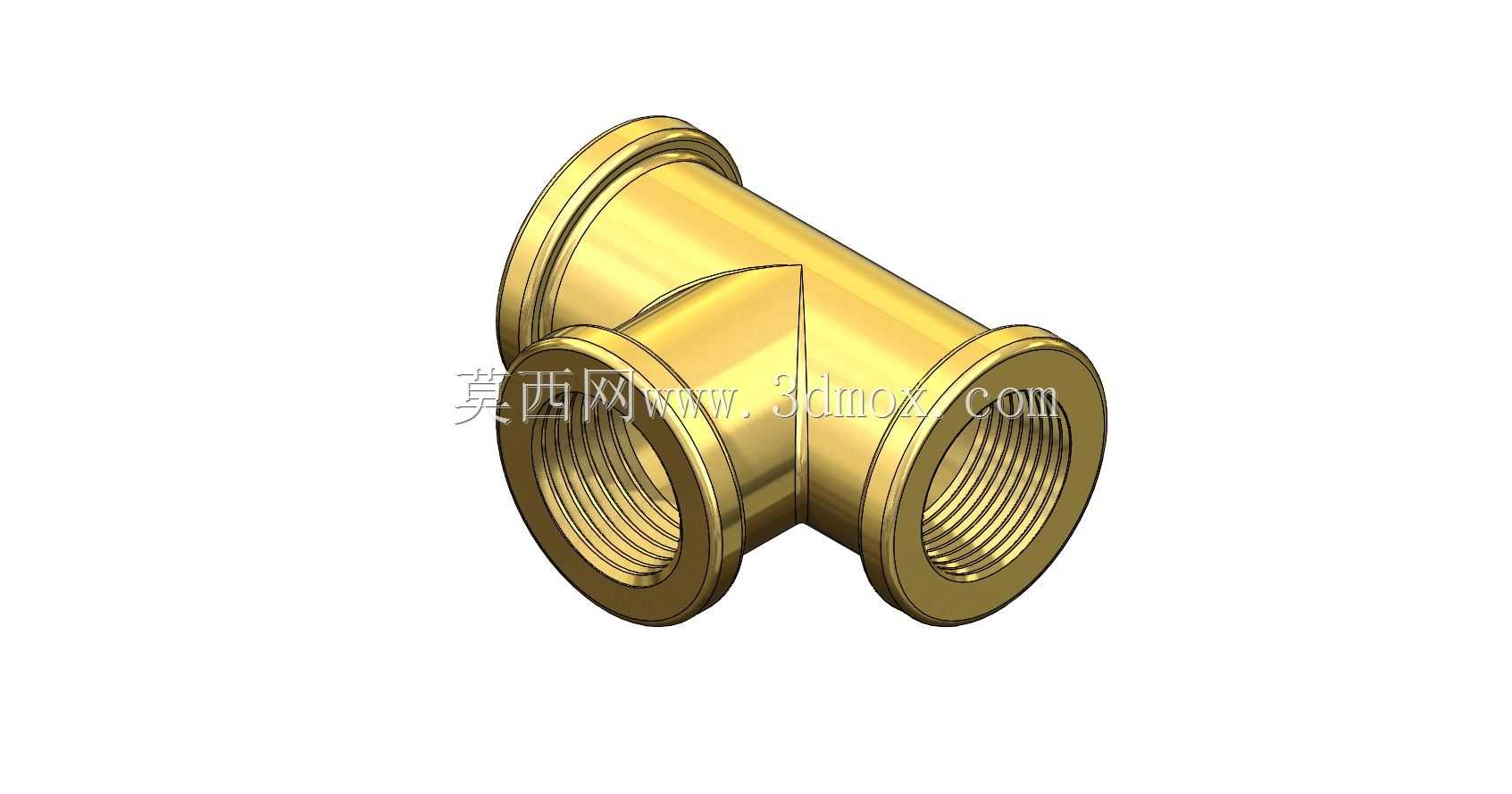

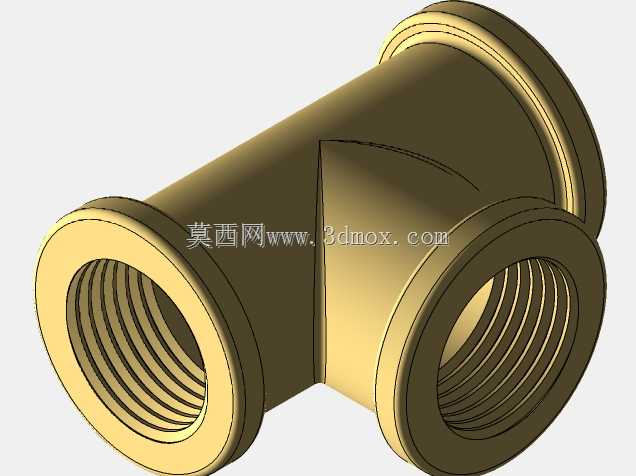

　　从建模细节来看，该三维模型完整还原了接头的内外结构特征，包括内螺纹的牙型轮廓、外壁的凸缘结构、拐角处的过渡圆角，能够直接用于管路装配的干涉检查、管路走向模拟，也可作为设备BOM清单中的标准件模型调用，在进行设备布局设计时，可直接将该模型装配到管路节点位置，验证相邻部件的安装空间是否充足，避免实际安装时出现接头与其他零部件碰撞的问题。模型的尺寸参数完全按照实际加工尺寸绘制，接口的螺纹深度、主体壁厚、凸缘厚度均符合实际产品的加工规范，不存在结构失真的问题，能够为后续的工程图导出、加工模拟提供准确的模型基础。对于从事小型设备开发、管路系统设计的工程师来说，这类标准管路接头的准确模型能够大幅减少重复建模的工作量，提升装配设计的效率，同时也能在设计阶段提前验证管路连接的可行性，减少现场安装时的整改工作量。
