齿轮连杆联动式双指夹持机械手结构

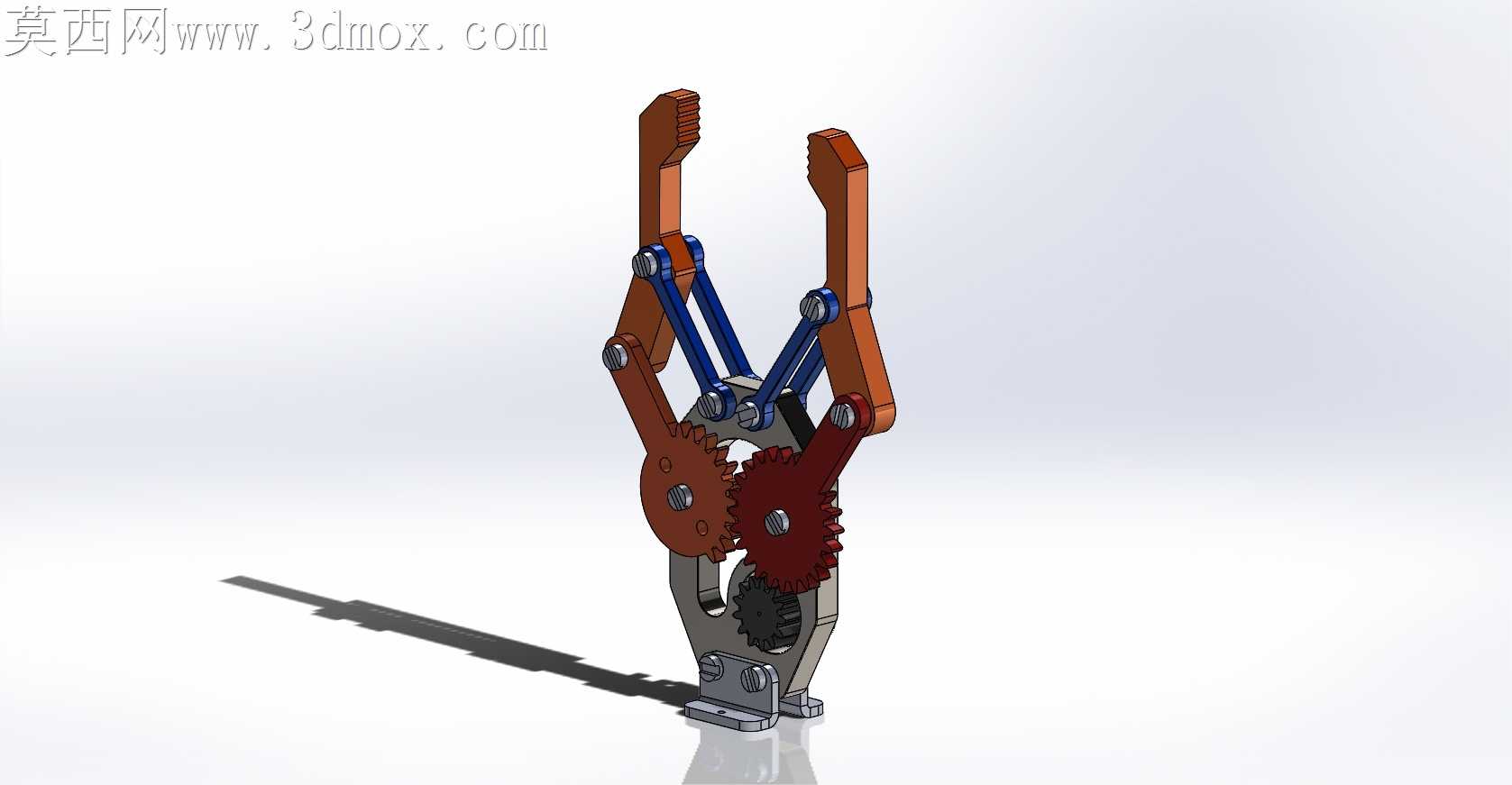

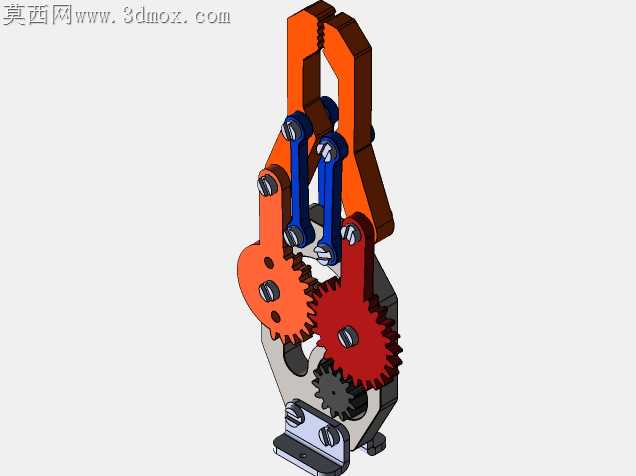

车间里常规气动夹爪在小载荷精密取件场景里，常遇到开合行程与夹持力难匹配的问题——行程够大时夹爪末端刚性不足，夹持力达标后开合角度又受限，碰上个头稍大的异形工件就容易夹偏甚至脱落。这款夹爪的传动逻辑刚好戳中这个痛点，底部的啮合齿轮组直接把单输入的旋转运动拆成对称的双向摆角，两根夹指的开合角度完全同步，不会出现单指偏移导致的工件偏载。夹指中段的蓝色连杆不是装饰件，它把齿轮输出的摆动力矩二次传递到夹指上端，让夹指开合时整个指身的运动轨迹始终保持平行，不会像单铰接夹爪那样夹取时指尖向内收刮工件表面，碰着表面易刮花的塑胶件、薄壁铝件也能稳当夹持。加工时要注意齿轮啮合的侧隙控制，侧隙留大了夹指开合会有虚位，夹持时指尖晃动感明显，侧隙留太小，齿轮转动卡滞，连续开合几百次就会出现磨损卡壳。夹指根部的铰接孔位同轴度公差要控制在0.02mm以内，不然连杆转动时会憋劲，输入扭矩要额外增大三成才能带动夹爪开合。夹指内侧的防滑齿纹做了渐变倾角设计，靠近指根的齿纹倾角小，能提供更大的静摩擦力，靠近指尖的齿纹倾角稍大，方便工件滑入夹持位，不会一碰到齿面就被顶歪。底座的安装孔做了沉台设计，安装时螺丝头不会凸出底座平面，贴装到机械臂末端法兰时能完全贴合，不会因为螺丝凸出导致整个夹爪装歪，影响重复定位精度。调试夹持力的时候不用额外加压力传感器，靠齿轮传动的固定传动比，只要控制输入轴的旋转扭矩，就能精准算出指尖的夹持力，小到夹持薄纸片大到夹持两公斤的金属块，都能通过扭矩参数匹配对应的夹持力度，不会夹坏工件也不会夹不住掉落。没有额外的气动管路、复杂的传感线路，整个夹爪纯机械结构传动，在粉尘多、有少量切削液溅洒的机加工工位上用，也不会出现管路堵塞、传感器失灵的问题，日常维护只要定期给齿轮铰接点加少量润滑脂就行，比常规气动夹爪的维护成本低六成以上。
