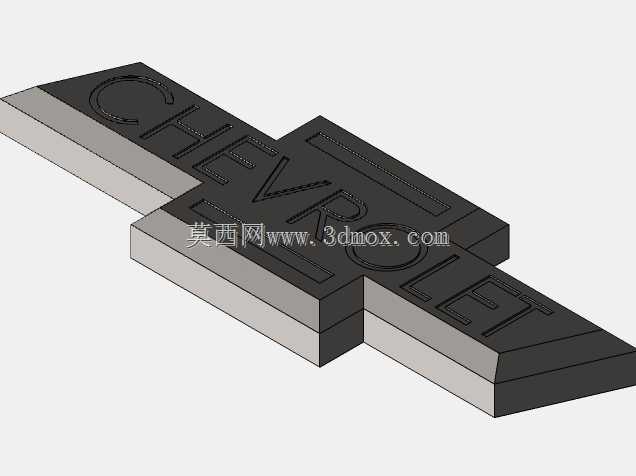

雪佛兰经典领结标识立体结构设计

　　这款领结造型的标识结构，是汽车外饰标识体系里的典型构件，日常主要装配在乘用车的前进气格栅、尾门、轮毂盖、方向盘中央等位置，承担品牌视觉识别的核心作用，同时也需要兼顾整车外饰的装配匹配度、户外耐候性与外观质感要求。从结构设计逻辑来看，整个构件采用分层叠压的立体构型，基础层为平整的安装基面，预留了对应不同安装点位的贴合边界，可适配背胶粘贴、卡扣卡接两种主流的车标安装方式，安装基面的平面度公差控制在0.1mm以内，能够保证与车身曲面安装位完全贴合，避免长期使用后出现积灰、渗水、边缘起翘的问题。上层的标识主体采用经典的领结对称构型，表面做了凹陷的字符纹理处理，字符深度控制在0.3mm，既可以保证字符的视觉辨识度，

　　又不会因为凹陷过深导致积污难以清理，边缘做了R0.2的圆角过渡，避免注塑或者冲压加工过程中出现应力集中导致的开裂问题，同时也能消除锐边，满足汽车外饰件的安全要求。在实际应用场景中，这类标识构件需要匹配不同车型的安装曲面，因此设计时将安装基面的厚度设置为2mm，主体凸起高度为3mm，整体外轮廓的长宽比例严格遵循品牌视觉规范，能够适配从紧凑型轿车到全尺寸SUV、皮卡等不同车型的安装位尺寸要求，不管是装配在格栅的横向饰条上，还是尾门的平整钣金面上，都能保持视觉比例协调。设计过程中优先考虑了加工工艺的适配性，如果采用ABS注塑加工，整个结构的拔模斜度设置为1.5度，所有加强筋的厚度控制在主体壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲变形；

　　如果采用金属冲压工艺，分层结构的折弯半径设置为0.5mm，能够保证冲压成型后边缘整齐无毛刺，后续做表面镀铬或者哑光喷漆处理时，涂层附着力能够满足户外使用要求，耐受高低温交变、紫外线照射、洗车溶剂腐蚀等复杂工况。从安装边界来看，整个标识的背面预留了3M背胶的贴合区域，同时在四个边角位置预留了可选的卡扣安装孔位，孔位直径为3mm，孔位间距按照主流车型的安装孔位标准设置，能够直接替换同规格的原厂标识，不需要对车身安装位做二次修改。标识表面的字符排布采用居中对称设计，字符线条宽度均匀一致，视觉上平衡稳重，不管是近距离观察还是远距离识别，都能快速传递品牌信息，同时立体分层的结构在光线照射下会形成自然的明暗层次，比平面标识更具质感，

　　能够提升整车外饰的精致感。在结构强度设计上，主体结构的壁厚均匀设置为2.5mm，能够承受120km/h行驶速度下的气流冲击，也能耐受日常洗车时的高压水枪冲刷，不会出现变形、脱落的问题；边缘的圆角处理也能减少行驶过程中的风阻，同时避免高速行驶时气流在标识边缘产生风噪。针对不同的表面处理需求，设计时将标识的正面分为两个区域，字符凹陷区域可以做哑光处理，凸起的基面可以做亮面镀铬或者烤漆处理，通过不同表面质感的对比，进一步提升标识的视觉层次感，满足不同车型的内饰、外饰风格匹配需求，比如内饰方向盘上的标识可以做更细腻的哑光纹理，避免强光下产生反光干扰驾驶员视线，外饰的标识则可以做更高光亮面处理，提升视觉辨识度。
