奥迪跑车车身曲面结构三维数模

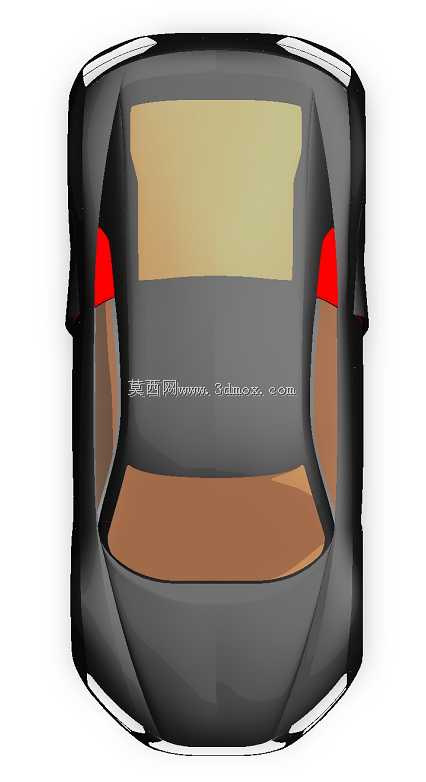

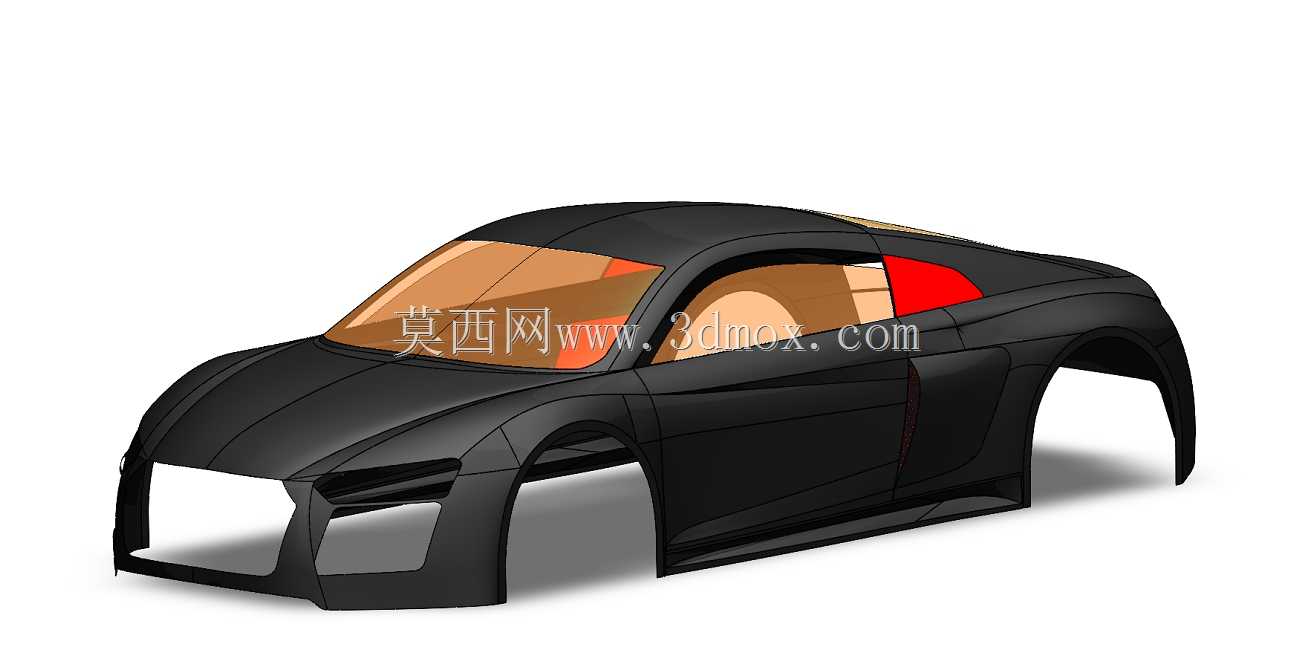

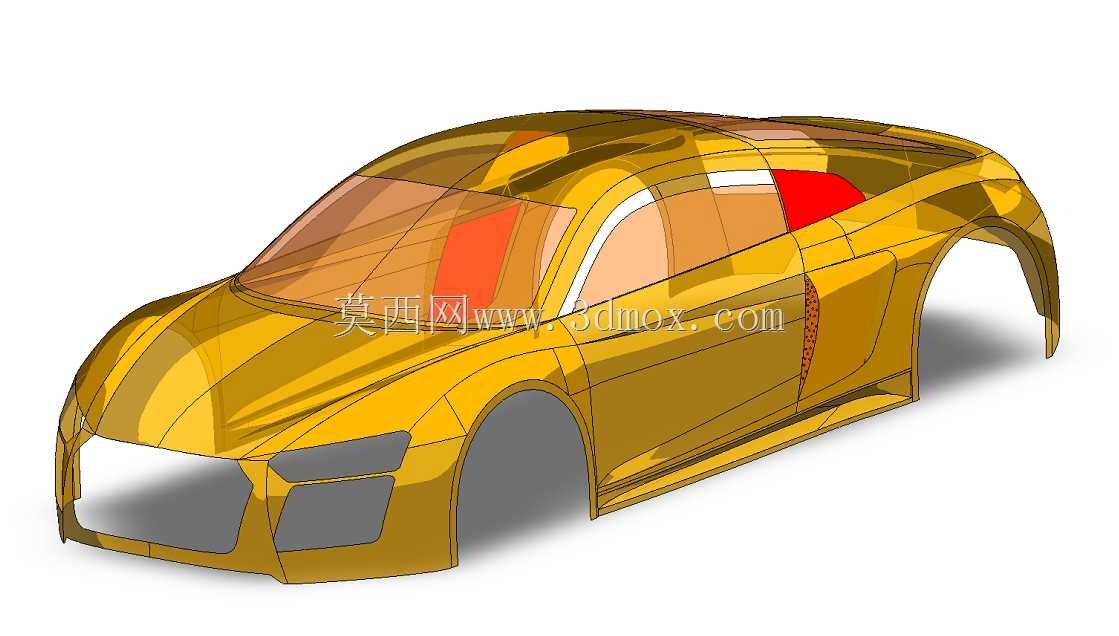

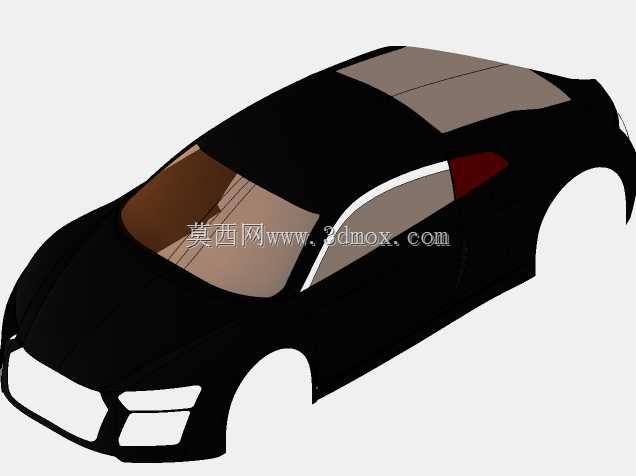

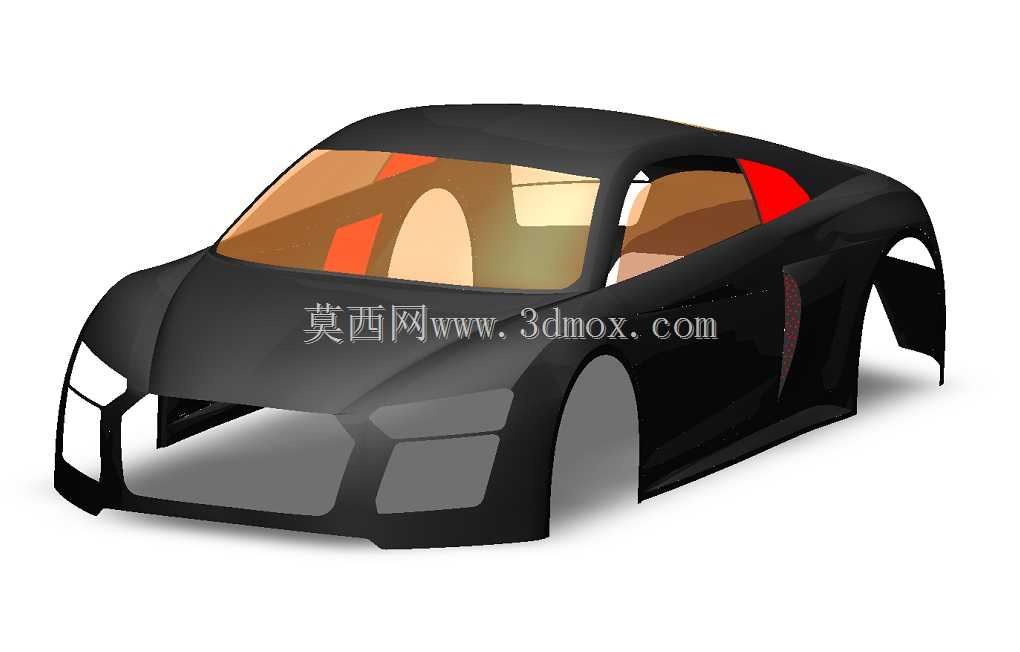

　　该模型还原了双门运动跑车的车身外覆盖件完整曲面结构，覆盖前保险杠区域、引擎舱外板、左右侧围、车顶弧线、后翼子板等核心车身外装部件的几何形态，可作为汽车造型设计阶段的曲面参考基准，也能用于高校汽车专业车身构造课程的教具演示，或是改装行业做外观套件开发的基础参照。从结构设计逻辑来看，整个车身壳体遵循运动车型低风阻的设计取向，前脸区域预留了大灯安装的凹腔边界，前保位置留出了进气格栅的安装空间，轮拱区域的曲面弧度完全适配大尺寸运动轮毂的转动包络，避免转向过程中轮胎与轮眉发生运动干涉。侧围部分的曲面做了连续的光影顺滑处理，腰线从翼子板处贯穿至车尾，既保证了外观的视觉流畅度，也为后续车门结构的安装预留了足够的搭接边界，

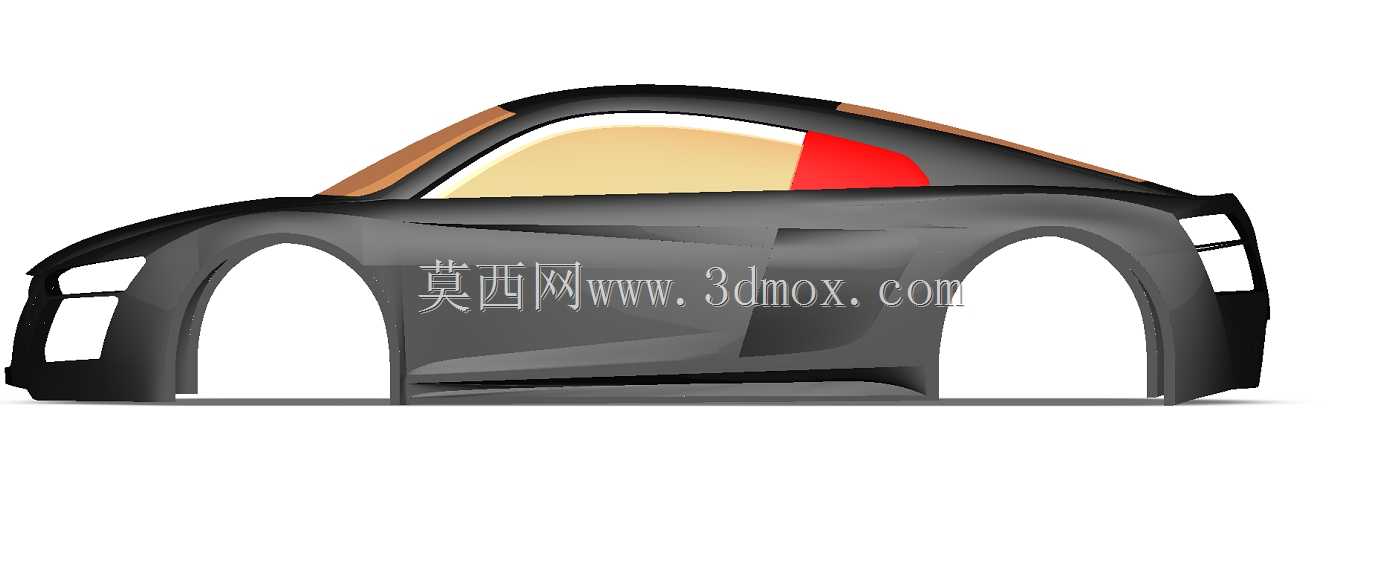

　　车门开口的轮廓尺寸按照双门跑车的上下车人机工程做了适配，门框位置的曲面预留了密封条安装的凹槽空间。车顶线条从A柱顶端平滑过渡到C柱，溜背的曲率经过反复调整，既保证了后排头部的最小乘坐空间，也能在高速行驶时引导气流快速流过车尾，降低尾部紊流带来的风阻系数。后翼子板的宽体曲面突出于车身基准面，既匹配了跑车宽轮距的布局特性，也能在高速行驶时为后轮提供一定的气流遮挡，减少轮胎滚动带来的乱流影响。整个车身模型的曲面都做了G2连续处理，相邻曲面之间的曲率过渡顺滑无折痕，完全符合汽车外覆盖件的A级曲面设计要求，不存在曲面扭曲、收敛褶皱等建模缺陷，导入各类三维软件后可直接用于后续的结构拆分、工程化修改。从安装边界来看，

　　模型的所有外表面都预留了均匀的壁厚偏移空间，后续做实体化处理时可按照乘用车覆盖件1.2-1.5mm的常规钢板厚度抽壳，不会出现壁厚不均、局部特征破损的问题。前舱盖的开合铰链安装位置、侧围上的车门铰链安装面、尾箱盖的铰接区域都在曲面造型阶段做了对应的平面预留，不需要后续做大幅度的曲面裁切就能匹配铰链的安装尺寸。轮拱内侧的曲面边界刚好与悬架系统的运动包络线保持15mm以上的安全间隙，能覆盖悬架上下跳动、转向时的所有极限位置，不会出现运动干涉。在实际行业应用中，这类车身曲面数模可用于造型评审阶段的油泥模型铣削参考，将数模导入五轴加工中心就能直接铣削1:1比例的油泥模型，省去手工找形的大量时间；也能用于CFD风阻仿真分析的基础几何模型，

　　在曲面基础上划分流体网格就能模拟不同车速下的车身风阻系数、气流走向，为后续的空气动力学优化提供数据支撑；还能作为汽车外观改装的基础数据，在原有曲面上叠加改装包围、尾翼等部件的结构，直接验证改装部件与原车曲面的贴合度，减少实车试装的反复调整成本。建模过程中对所有关键特征线都做了参数化约束，比如前脸的大灯轮廓线、侧围的腰线曲率、车顶的溜背弧度都可以通过调整参数快速修改形态，方便在造型迭代阶段快速响应设计变更，不需要重新搭建整体曲面结构。所有曲面的分块完全遵循量产车的覆盖件拆分逻辑，前保、翼子板、车门、侧围、后保、车顶的分缝位置都做了清晰的边界划分，分缝间隙按照量产车3-5mm的标准预留，后续做工程化设计时可直接沿着分缝边界拆分单个零件，不需要重新切割曲面。
