在高密度电子设备、小型工控模组、嵌入式硬件的热管理设计中,小尺寸轴流风机是最常用的主动风冷元件,本次呈现的25mm规格微型风机,正是针对紧凑安装空间的散热需求开发的结构方案。这类小尺寸风机的应用场景覆盖极广,从便携检测仪器的内部散热、车载小型电控模块的通风降温,到工业传感器节点的热交换、迷你型电源适配器的风冷辅助,都能见到同规格产品的身影,其核心作用是通过定向气流带走元器件工作产生的积热,避免局部温升高引发的性能漂移、元件寿命折损问题。

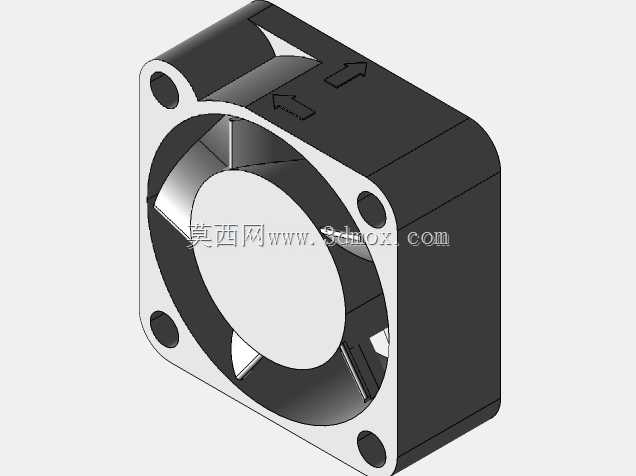

从结构设计逻辑来看,这款风机采用方形外框搭配圆形风腔的经典布局,外框四角预留的安装孔是结构固定的核心边界,安装孔的位置、孔径经过匹配行业通用安装规范设定,可直接通过M2规格螺丝固定在设备壳体或者散热鳍片组上,不需要额外设计转接支架,能大幅缩短结构选型的适配周期。外框侧面预留的箭头标识是气流方向与叶轮转向的标注位,实际生产装配时可通过丝印或者凸台结构呈现,避免产线装配时出现气流方向装反的问题,这也是小尺寸风机结构设计中容易被忽略的细节——不少新手工程师在选型建模时容易遗漏转向标识,导致后续装配验证时出现风道逆向、散热效率不达标的问题。
尺寸边界上,这款风机的外形参数为25mm×25mm×10mm,属于超薄型微型轴流风机范畴,10mm的厚度方向尺寸可以适配绝大多数内部空间局促的电子设备,比如厚度仅十几毫米的迷你工控主机、手持检测终端的内部夹层,都能容纳该尺寸的风机。风腔内部的叶轮采用多叶片前倾式设计,叶片的曲面弧度经过气流效率优化,在有限的转速区间内可以获得更高的风压与风量,同时兼顾运行噪音的控制,毕竟小尺寸风机往往应用在离使用者较近的设备上,噪音控制是选型时的重要考量指标。叶轮中心的轮毂区域预留了电机安装位,可匹配外径适配的微型直流无刷电机,电机的走线槽隐藏在外框的侧边筋位内部,不会干扰风腔内的气流走向,也避免线材被旋转的叶轮剐蹭。
从结构设计的细节考量,外框的进风侧与出风侧都做了微小的倒角处理,一方面可以降低气流进出风腔时的风阻,减少紊流产生的风噪,另一方面也能避免安装时锋利的边角割伤装配人员的手部,或者刮伤设备内部的线材。风腔与外框连接的筋位做了等厚设计,壁厚均匀性控制在合理区间,不管是采用注塑工艺生产塑料外框,还是采用钣金冲压制作金属外框,都能避免生产过程中出现缩痕、变形的问题,提升量产时的良率。叶轮与风腔内壁的间隙控制在极小的范围内,间隙过大会产生气流回流,降低风机的送风效率,间隙过小则容易因为生产公差、装配偏差出现叶轮擦碰外框的问题,引发运行异响甚至卡滞,这个间隙值的设定是结合了常用加工工艺的公差范围反复校核得出的,能在效率与装配可行性之间取得平衡。
在实际设备选型匹配时,这款风机的安装面平整度要求不高,常规的塑胶壳体或者金属安装面都可以直接贴合固定,不需要额外做密封泡棉的预留当然如果设备有防尘需求,也可以在进风侧贴合对应尺寸的防尘网,外框的边框宽度足够支撑防尘网的粘贴固定。对于结构设计从业者来说,这个模型可以直接复用在各类需要小尺寸风冷散热的设备结构中,不需要从零开始绘制风机的外轮廓、安装孔位,能大幅提升结构设计的效率,同时也可以作为小尺寸轴流风机结构设计的参考范本,理解微型风冷元件的尺寸边界设定、安装配合细节、气流路径优化的设计思路。不少刚接触结构设计的工程师在做紧凑设备的热设计时,往往会忽略风机的实际安装边界,比如预留的安装空间没有考虑螺丝头的突出高度、走线的空间,导致后续打样装配时出现干涉,参考这个成熟的结构模型,可以有效规避这类基础设计问题,在选型阶段就把安装所需的所有空间边界预留到位,减少后续改模的成本。
