6063材质双槽拼接铝制轨道段结构

　　在自动化输送线、轻型设备滑移平台、实验室可调工装架这类需要线性导向承载的场景里，这类铝制轨道段是非常常见的基础构件，区别于标准直线导轨的高刚性高精度定位，这类轨道更适配轻载、快装、模块化拼接的使用需求，很多现场搭建的临时工装、小型物料滑移架、3D打印设备的运动轴导向，都会选用这类挤压成型的铝制轨道段，加工成本低，自重轻，切割拼接都很方便，不需要复杂的热处理工序，挤压成型后做简单的阳极氧化就能满足日常耐磨防腐蚀的使用要求。

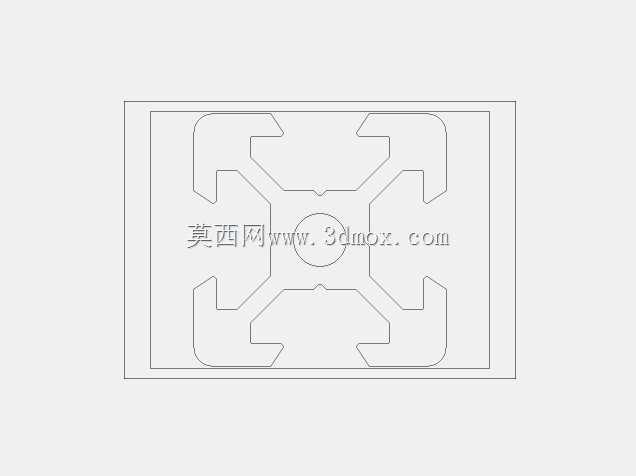

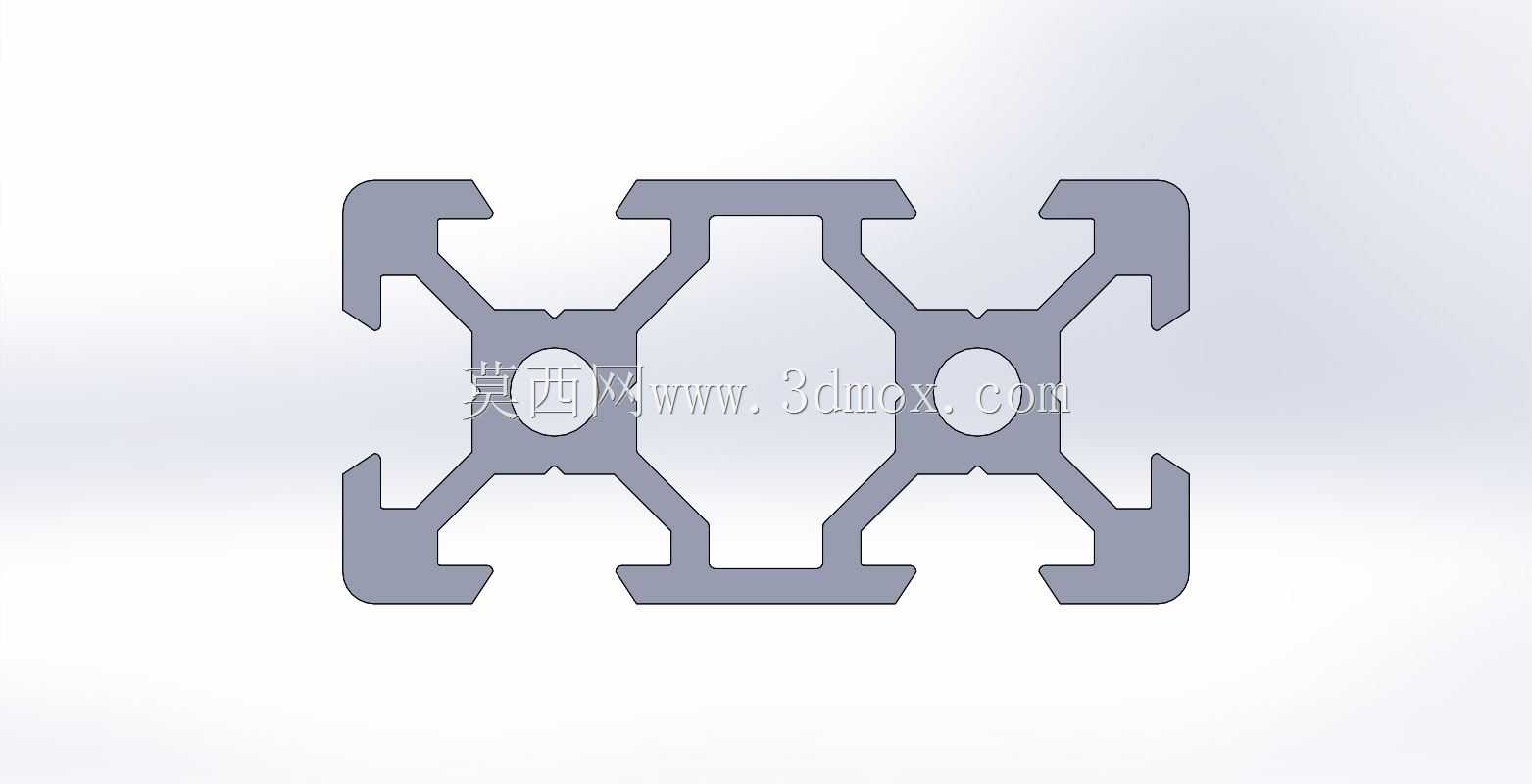

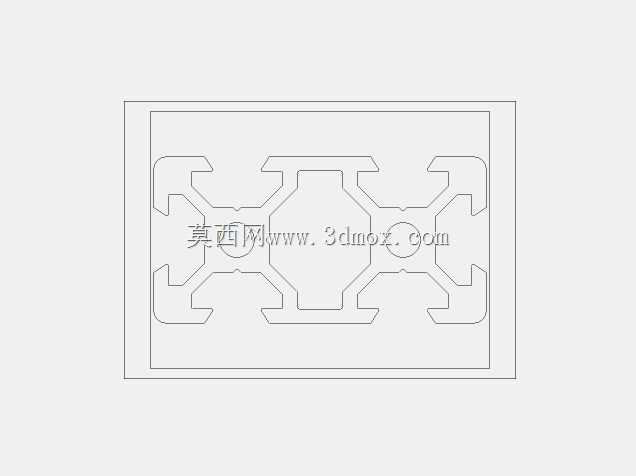

　　从结构设计来看，这款轨道段采用对称式双腔拼接构型，截面两侧设置了对称的钩状卡接槽，既可以作为滑移件的导向卡槽，也能实现多段轨道的快速拼接，不需要额外加装拼接连接板，相邻轨道段通过端部的卡槽对位就能保证导向面的齐平度，中间的两个椭圆形镂空孔是安装固定位，既可以穿装螺栓将轨道固定在设备机架上，也能作为滑移滑块的限位销穿行通道，减少额外的加工工序。截面的加强筋布局经过优化，上下两侧的平直边作为主要承载面，壁厚均匀，符合铝型材挤压成型的工艺要求，不会出现壁厚差过大导致的挤压变形、冷却翘曲问题，中间的连接筋将两个独立的导向腔连为整体，提升了整体截面的抗扭刚度，避免单侧受力时轨道出现侧向形变，影响滑移顺畅度。

　　尺寸边界上，这款轨道段的截面规格适配20系列铝型材的安装模数，整体截面宽度对应40mm安装间距，高度方向为20mm，能和常规的工业铝型材角码、T型螺栓直接适配，不需要定制专用的安装配件，现场安装时可以直接在标准铝型材框架上固定，大幅降低安装调试的时间成本。轨道的导向槽尺寸经过公差匹配，槽口的倒角设计既可以去除挤压后的锐边，避免安装时划伤操作人员，也能给滑移件的导入提供导向，不会出现滑块卡滞的问题。

　　实际使用过程中，这类铝制轨道的承载能力适配10kg以内的轻载滑移场景，比如小型检测探头的滑移支架、电子产线上的小型物料托盘导向、工装板的临时滑移通道，相比钢制导轨，铝制轨道的自重只有同规格钢件的三分之一，整体机架的负载压力更小，而且铝型材的挤压工艺可以实现很长的定尺生产，现场可以根据实际需要的长度任意切割，不会像成品直线导轨那样受标准长度限制，拼接后的接缝只要经过简单的修磨，就能保证滑移件顺畅通过，不会出现卡顿。设计这类轨道截面的时候，需要重点考虑挤压工艺的可行性，所有的内角都要设置合适的圆角，避免应力集中，同时壁厚要保持均匀，防止挤压成型时出现金属流速不均导致的截面变形，导向面的平面度要控制在合理范围内，不需要追求过高的精度，毕竟这类轨道的应用场景本身就不要求微米级的定位精度，过高的精度要求只会徒增加工成本，适配场景需求的公差设计才是最合理的。另外轨道表面的阳极氧化层厚度要控制在10微米左右，既能提升表面硬度，增强耐磨性能，也不会因为氧化层过厚导致导向槽尺寸变小，影响滑块的装配间隙，很多新手设计这类铝件的时候容易忽略氧化层的厚度影响，加工回来的零件装配不上，就是没有提前预留氧化层的余量。

　　从安装适配性来说，这款轨道段的固定孔采用长圆形设计，也就是腰型孔，安装时可以微调轨道的直线度，不需要在安装时完全精准定位，降低了机架加工的精度要求，哪怕机架上的安装孔有小幅的位置偏差，也能通过腰型孔的调节量补偿，这也是模块化快装设计里很实用的细节，很多现场安装的工装架，加工精度本身就不高，腰型孔的设计能大幅降低安装难度，减少现场扩孔、修配的工作量。轨道两侧的卡钩结构除了导向作用，还可以加装防尘密封条，在多尘的车间环境里使用时，能避免粉尘落入导向槽内部，导致滑块磨损加快，延长轨道的使用寿命，不需要额外设计密封槽，卡钩的间隙刚好可以卡入常规的橡胶密封条，一物多用，减少了多余的结构设计。
