储罐侧装式液位检测浮球传感结构

　　在中小型常压储液罐体的液位监测环节，侧装式浮球开关一直是低成本、高可靠性的点位检测方案，这类结构不需要在罐体顶部预留安装空间，尤其适配侧壁有预留接口、顶部布置有搅拌或进料管路的罐体场景，常见于水处理储槽、小型化工原料罐、机床冷却水箱、燃油储槽的液位上下限点位触发场景，当液位到达设定位置时，浮球随液位抬升或下落，触发内部磁簧开关输出通断信号，直接联动补液泵启停或者高低液位报警回路，不需要额外的信号转换模块，接线逻辑简单，现场运维人员不需要复杂培训就能完成接线调试。

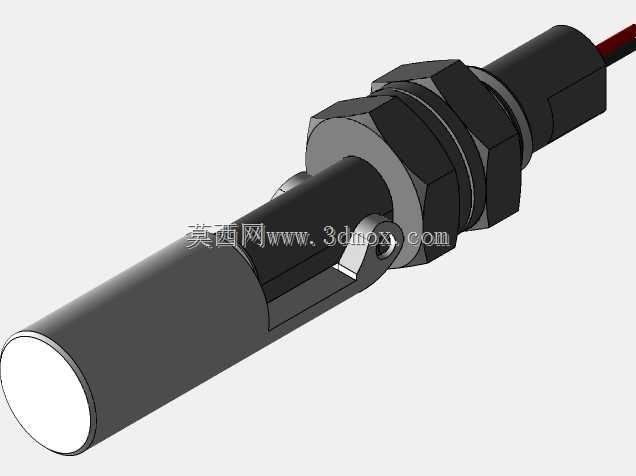

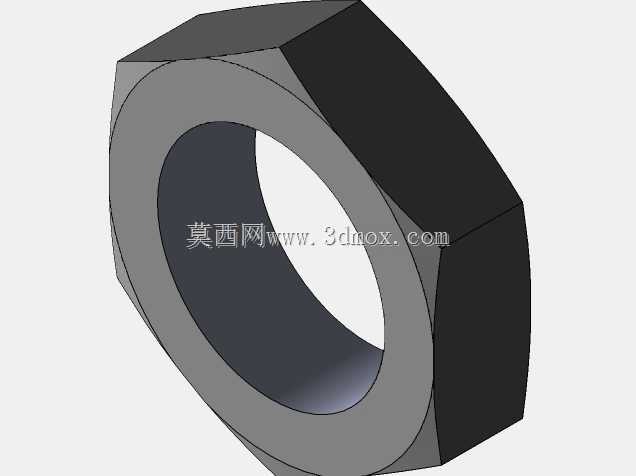

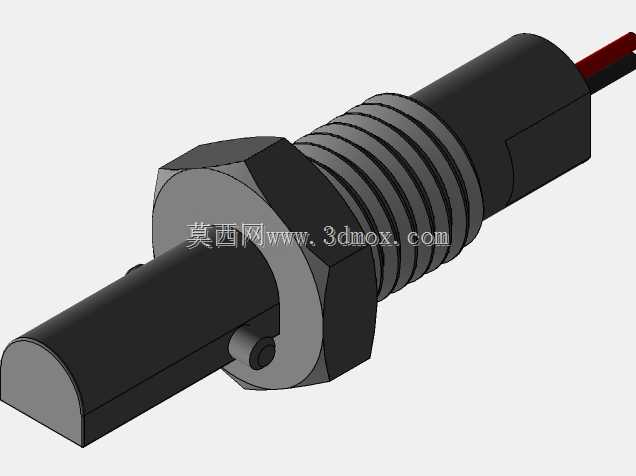

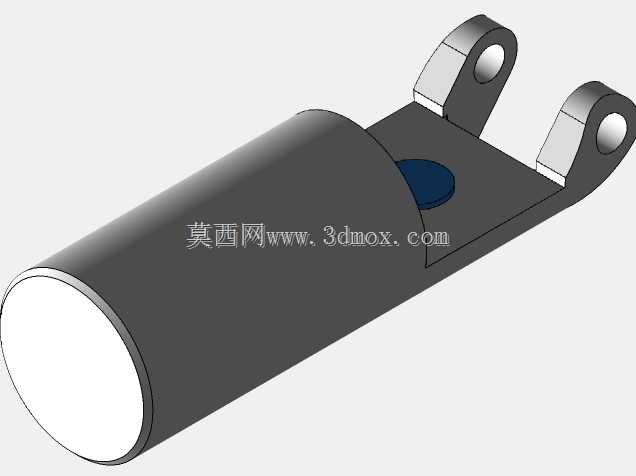

　　从结构设计逻辑来看，这款侧装浮球传感结构采用了贯穿式螺纹安装主体，主体中段设计有六角拧动位，配套两个锁紧螺母与密封垫片，安装时只需要在罐体侧壁开好对应尺寸的安装孔，将传感主体从罐外穿入孔内，先在罐内侧拧上一个锁紧螺母调整插入深度，再在罐外侧拧上第二个螺母完成双向锁止，密封垫片夹在螺母与罐壁之间，能适配3到10mm厚度的罐壁安装，不管是塑料罐体还是薄金属罐体都能获得可靠的密封效果，不会出现渗漏问题。传感主体伸入罐内的部分设计有铰接式浮球安装座，浮球通过销轴铰接在主体端部，浮球的摆动行程被严格限制在主体轴线上下一定角度范围内，避免浮球随罐内液体波动出现无规则晃动导致的误触发，内部磁钢与干簧管的触发位置经过匹配调校，只有当浮球随液位抬升到设定角度时，磁钢才会靠近干簧管完成触点吸合，液位下降到设定位置时浮球下落，磁钢远离干簧管触点断开，整个触发过程没有机械传动的硬接触，开关动作寿命远高于机械式行程开关。

　　从安装边界来看，这款结构的外螺纹采用常规管螺纹规格，安装开孔尺寸不需要特殊定制，现场用常规开孔工具就能完成加工，主体尾部的出线端采用密封防水结构，引线直接从主体尾部引出，不需要额外配置防水接线盒，防护等级能满足常规户外罐体或者有液体飞溅的车间安装场景。主体伸入罐内的长度经过优化，不会因为插入过深干扰罐内其他部件的运行，也不会因为插入过浅导致浮球无法随液位正常摆动，浮球的浮力经过配重调校，即使是粘度稍高的液体介质，也能顺利带动浮球抬升，不会出现浮球卡滞无法触发的问题。在三维建模过程中，结构的各个配合面都做了公差匹配，铰接位置的销轴与安装孔的间隙控制在合理范围，既保证浮球摆动顺畅，又不会因为间隙过大导致浮球晃动幅度过大，六角拧动位的尺寸符合标准扳手的开口尺寸，现场安装时不需要特制工具就能完成拧紧操作，两个锁紧螺母的端面都设计有垫片安装槽，能避免密封垫片受压后移位，保证长期使用下的密封可靠性。

　　这类浮球传感结构在实际选型时，往往需要根据罐体的壁厚调整锁紧螺母的间距，建模时特意将两个锁紧螺母设置为可沿螺纹段滑动的配合结构，设计人员可以根据实际项目的罐壁参数快速调整安装位置，不需要重新绘制螺纹段结构。浮球的外形采用光滑圆柱结构，表面没有多余的棱角，不容易挂附液体中的杂质，长期使用在有少量悬浮物的液体中也不会因为杂质堆积导致浮球卡滞，铰接位置的缝隙做了窄缝设计，能减少杂质进入铰接缝隙的概率，降低运维清理的频率。出线端的引线长度预留了足够的接线余量，建模时也还原了引线的出线方向，方便结构设计人员在做整体罐体布线时提前规划走线路径，避免安装时引线与周边管路出现干涉。
