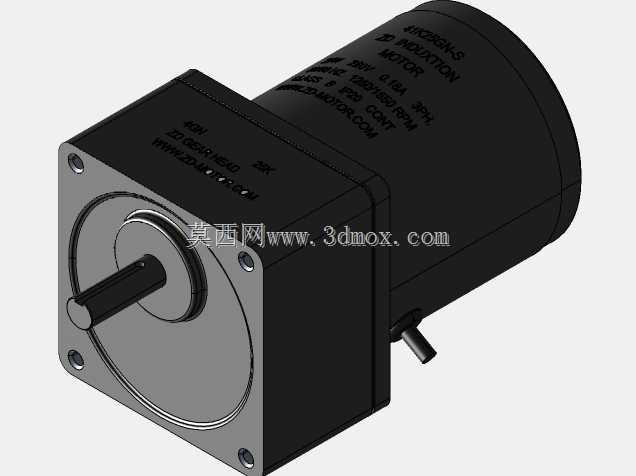

ZD系列电机配套齿轮传动箱体结构

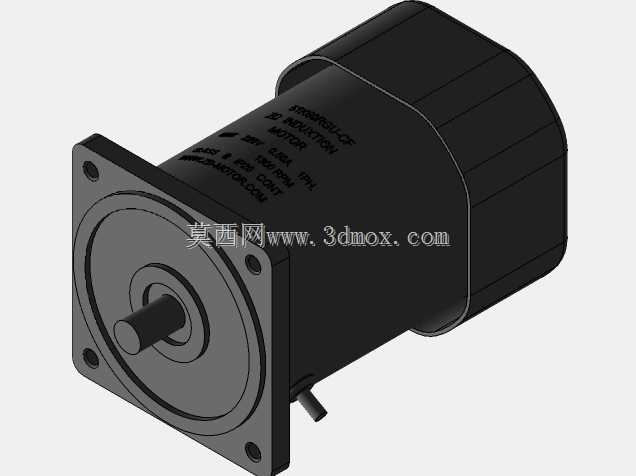

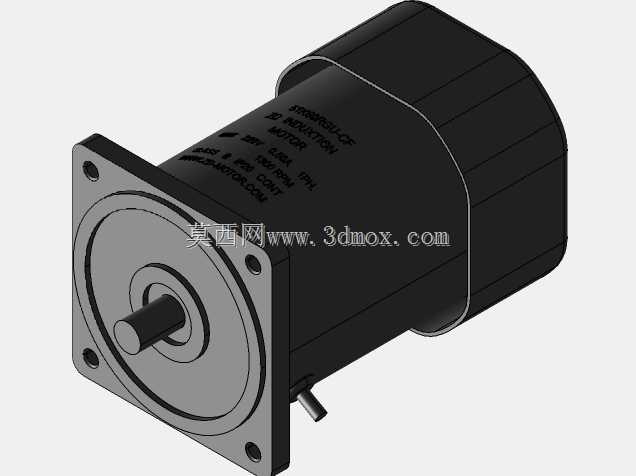

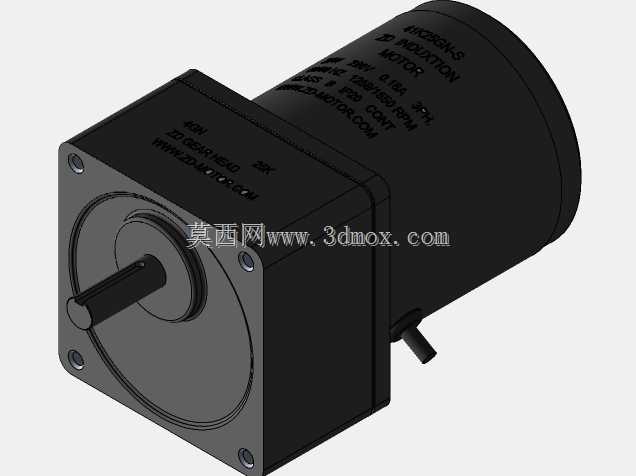

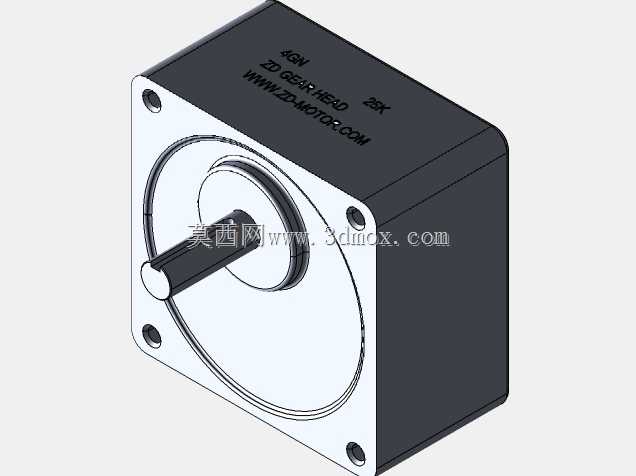

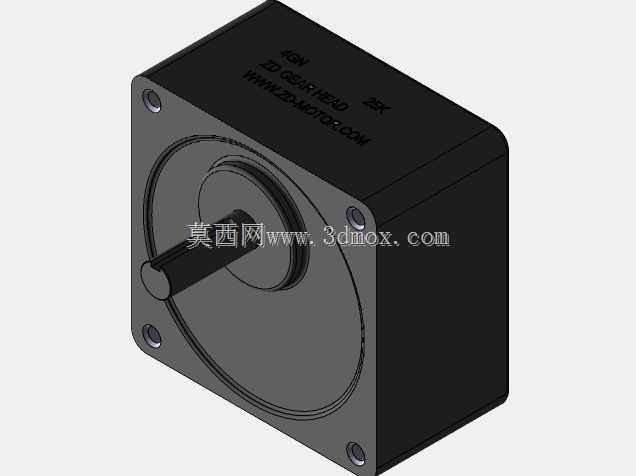

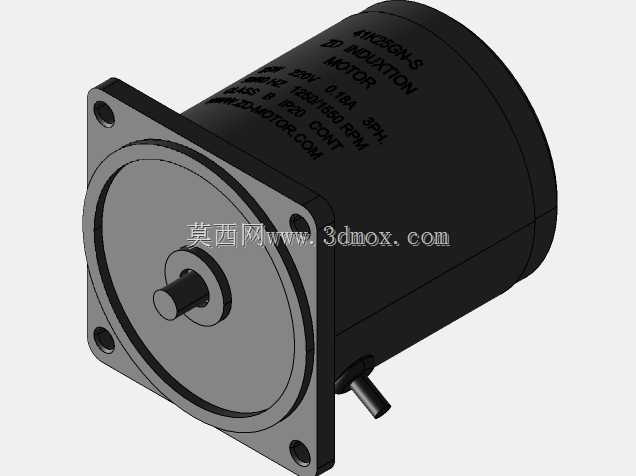

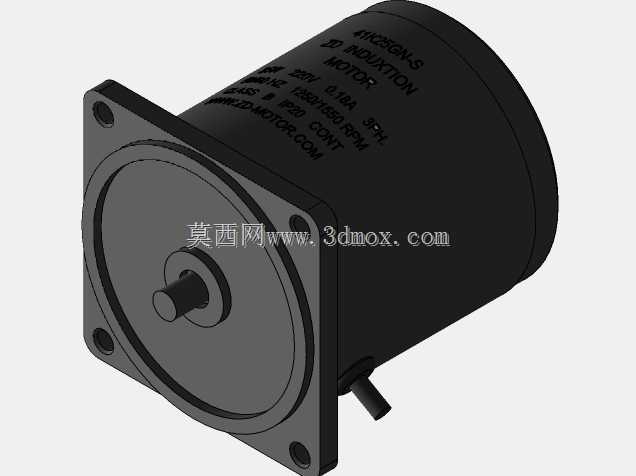

　　在轻工自动化生产线、小型输送设备、包装辅助机构这类对安装空间有严格限制的场景里，集成式电机齿轮箱是动力输出端的核心配套部件，这类组件不需要额外搭建传动连接支架，能直接把电机的高转速输出转化为设备执行端需要的低转速大扭矩动力，省去了单独选配联轴器、设计安装基座的冗余步骤。做这套结构的三维建模时，最先要锚定的是电机输出轴与齿轮箱输入级的同轴度公差，整个箱体的安装止口尺寸完全匹配对应规格ZD电机的前端法兰，止口的配合公差选H7/js6的过渡配合，既保证装配时的定位精度，也不会因为过盈量太大导致检修拆卸困难。

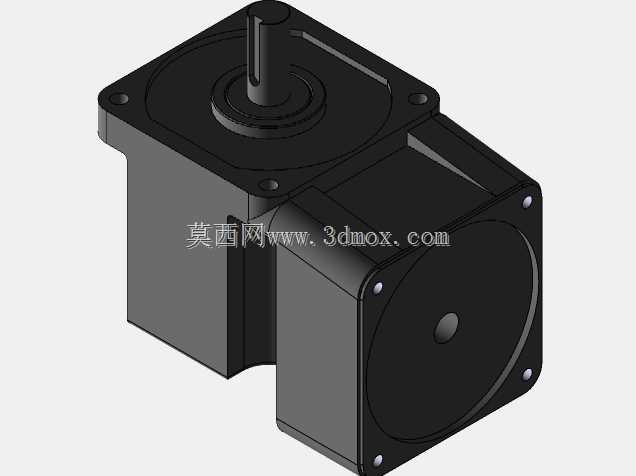

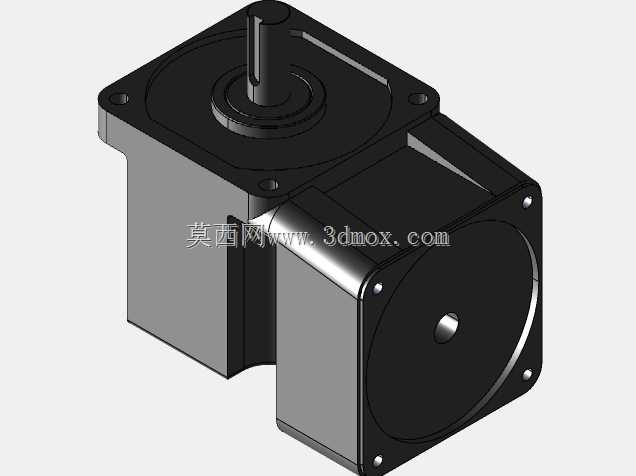

　　齿轮箱内部的传动路径采用平行轴斜齿轮排布，相比直齿轮传动，斜齿轮的重合度更高，运行时的啮合冲击更小，在低速重载的工位上能有效降低传动噪音，减少齿面的点蚀磨损。建模过程中特意把齿轮箱的输出轴中心高做了参数化约束，这个尺寸直接决定了配套设备的链轮、同步带轮的安装中心距，一旦中心高偏差超过0.1mm，就会导致传动带张紧力不均或者链轮啮合错位，长期运行会大幅缩短传动件的使用寿命。箱体的外形做了多处加强筋设计，这些加强筋不是随意添加的装饰结构，而是根据齿轮啮合时的径向力方向布置在轴承座对应的箱体外侧，能在不增加箱体整体壁厚的前提下提升壳体的结构刚度，避免满负载运行时箱体出现形变导致齿轮啮合间隙变大。

　　安装边界方面，箱体底部的四个安装孔采用长圆孔设计，安装时可以在小范围内调整输出轴的轴向位置，方便对接不同规格的执行机构，孔位的间距严格匹配常用小型设备的安装型材间距，不需要额外加工转接板就能直接固定在40系列铝型材机架上。从实际应用的角度看，这类集成电机齿轮箱常被用在小型皮带输送机的驱动端、自动贴标机的送标机构、小型灌装设备的瓶身传送工位，这些场景不需要太大的输出功率，但对动力单元的体积、运行稳定性有较高要求。建模时还考虑了日常维护的需求，箱体顶部预留了注油孔的位置，对应的油塞尺寸和安装位置做了准确还原，底部的放油孔位置避开了安装固定面，后期更换润滑油时不需要拆解整个动力单元。

　　齿轮箱的输入轴端做了双唇油封的安装位结构，能有效防止齿轮箱内的润滑脂渗漏到电机端，输出轴端的油封位同时考虑了防尘需求，适配多粉尘的生产车间环境，避免外界粉尘进入箱体内部加速齿轮磨损。整个结构的所有配合面都做了倒角处理，既去除了加工毛刺，也方便装配时的导向，轴承安装位的轴肩高度严格按照对应轴承的安装尺寸设计，不会出现轴肩过高导致轴承无法装到位、或者轴肩过低导致轴承内圈定位不可靠的问题。在做内部齿轮参数匹配时，每一级传动的速比分配都做了均衡处理，避免单级传动比过大导致大齿轮直径超出箱体边界，同时让每一级齿轮的负载强度保持在相近区间，不会出现某一级齿轮过早疲劳损坏的情况。箱体的合箱面做了密封槽的结构建模，密封槽的宽度和深度适配常用的丁腈橡胶密封垫，合箱后能有效防止润滑油渗漏，同时阻挡外界水汽进入箱体内部。接线盒的位置设置在电机侧方的45度方向，不管是电机水平安装还是垂直安装，都能方便线缆的接驳，不会出现线缆折弯半径过小导致的线芯断裂问题。
