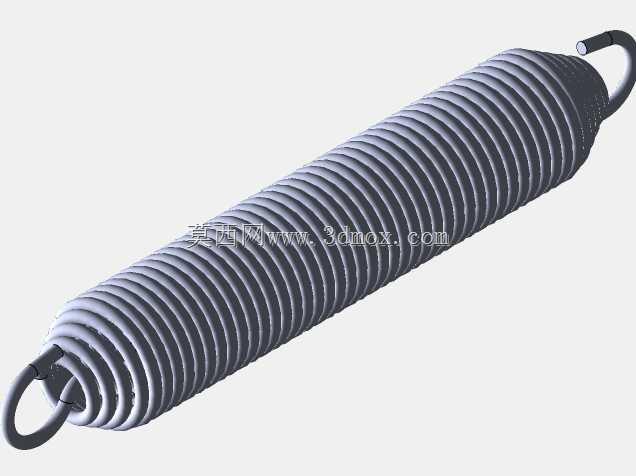

带双侧挂钩的拉伸复位弹簧结构

　　在各类需要往复复位、张紧牵拉的机械结构中，这类带双侧挂钩的拉伸弹簧是应用频次极高的弹性元件，从工装夹具的复位机构、小型设备的舱门回弹结构，到健身器材的阻力构件、输送线的张紧辅助结构，甚至农用机具、小型家电的内部联动结构里，都能见到这类构件的身影。它的核心作用是在承受轴向拉力时存储弹性势能，当外加载荷撤除后，依靠自身簧丝的弹性复位特性，牵拉相连构件回到初始设定位置，实现机构的往复动作、位置保持或者张紧力补偿。

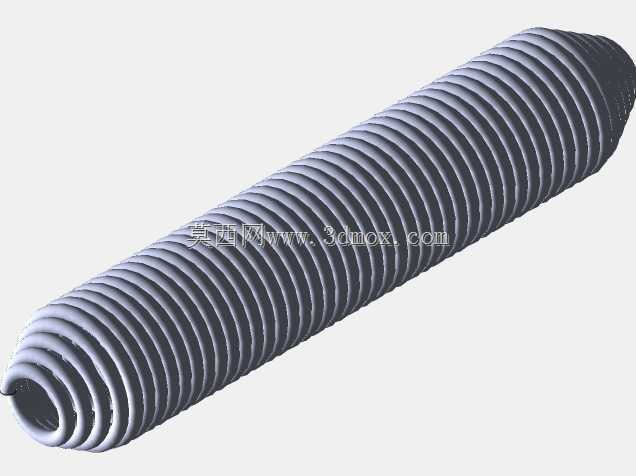

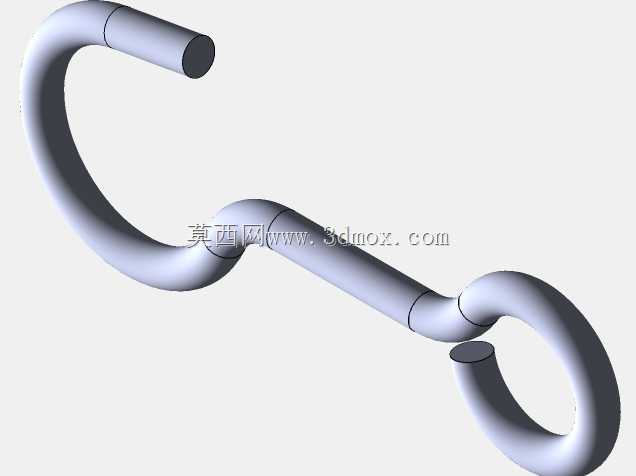

　　从结构设计逻辑来看，这类弹簧的主体为等节距圆柱螺旋结构，簧丝选用合适截面的弹性材料绕制，两端的挂钩直接由簧丝末端弯折成型，省去了额外的连接附件，安装时直接将两端挂钩挂接在对应构件的挂点上即可完成装配，不需要额外设计复杂的连接座或者紧固件，在空间受限的安装场景里，这种集成式挂钩的设计能大幅降低装配复杂度，减少配套零件的数量。设计时首先要匹配安装空间的边界尺寸：弹簧的自由长度需要满足机构在最小行程状态下不会出现松脱，同时最大拉伸长度不能超过簧丝材料的许用变形量，避免出现塑性变形导致弹力失效；簧圈的外径需要适配安装区域的径向空间，避免拉伸过程中簧圈和周边构件发生剐蹭干涉；两端挂钩的弯折半径、开口尺寸要和配套挂点的轴径匹配，既要保证挂接后不会轻易脱出，也要避免挂钩弯折处应力集中导致断裂，通常挂钩的弯折半径会不小于簧丝直径的两倍，降低弯折处的应力集中系数。

　　实际应用中，这类弹簧的选型和建模需要重点关注几个工程细节：首先是初拉力的设置，拉伸弹簧在绕制过程中会通过工艺控制让簧圈在自由状态下存在一定的并紧初拉力，这个初拉力的大小会直接影响弹簧初始状态的张紧效果，比如用在舱门复位结构上时，合适的初拉力能保证舱门在关闭状态下不会因为轻微震动出现松旷，而开启时的拉力变化曲线又能保持平顺；其次是挂钩的受力方向，安装时要尽可能保证拉力方向和弹簧轴线重合，避免出现偏载，偏载状态下不仅会让簧圈的受力不均，局部应力超过材料许用值，还会让挂钩弯折处承受额外的弯曲应力，大幅缩短弹簧的使用寿命；另外在建模过程中，簧丝的螺旋升角、端部挂钩的过渡曲线都需要准确还原，不能简单将挂钩和簧圈主体做直角拼接，实际生产中挂钩和簧圈的过渡段是平滑过渡的曲线，这个区域的应力分布是整个弹簧的薄弱点，建模时还原真实过渡结构，才能在后续做有限元受力分析时得到准确的应力结果，为选型校核提供可靠依据。

　　从安装边界来看，这类弹簧的安装不需要预留太大的周边空间，径向只需要留出簧圈外径10%左右的间隙，避免拉伸过程中簧圈直径收缩变化时和周边结构摩擦，轴向的安装距离要根据机构的行程范围计算，保证弹簧在最大拉伸长度时，圈间仍然保留微小间隙，不会出现并圈冲击，而在最小安装距离时，挂钩和挂点之间仍然保持张紧状态，不会出现松脱掉落的情况。在一些存在往复高频动作的场景里，还需要考虑弹簧的共振问题，建模时准确还原弹簧的质量分布和刚度参数，能帮助计算弹簧的固有频率，避开设备工作时的振动频率区间，避免出现共振导致弹簧早期失效。和普通的无挂钩压缩弹簧不同，这类拉伸弹簧的端部挂钩直接参与受力传递，所以在建模时不能忽略挂钩的结构细节，包括挂钩的开口朝向、弯折角度，都要和实际安装场景的挂点位置匹配，否则装配时会出现挂钩无法顺利挂接，或者挂接后存在额外扭转应力的问题。
