两用开口梅花铸钢扳手结构设计

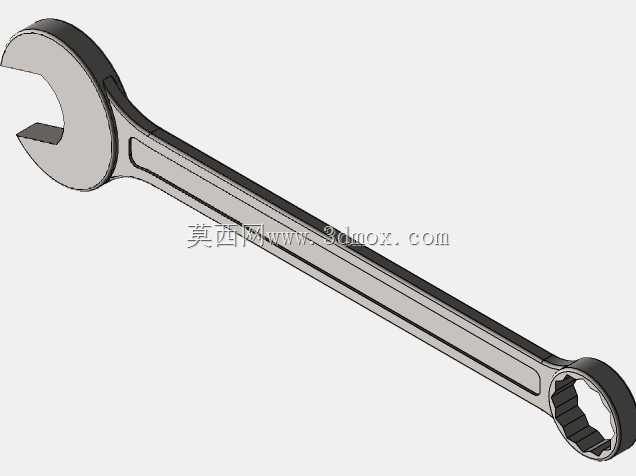

　　在设备运维、机械装配、产线安装等各类工业现场，手动紧固工具是一线作业人员随身配备的基础工装，其中两用扳手因为兼顾开口扳手的快速套入、梅花扳手的大扭矩防滑特性，覆盖了绝大多数常规六角头螺栓、螺母的拆装需求，是五金工具品类里应用频次最高的品类之一。这款铸钢材质的两用扳手，一端为标准开口扳头，另一端为十二角梅花扳头，整体采用一体化铸造成型后做表面硬化处理的工艺路线，结构上没有额外的拼接焊缝或者连接部件，整体刚性表现优于焊接拼接的同规格产品，能承受更大的紧固扭矩而不会出现扳头断裂、手柄变形的问题。开口端的设计针对现场快速作业场景做了优化，开口的两个夹持面做了15度的倾角处理，作业时不需要完全将扳手套住紧固件整个六角头，在管路旁、

　　设备框架内部等操作空间受限的场景下，只需要套住紧固件两个相邻的侧面，就能通过小角度反复摆动完成紧固件的松紧操作，相比封闭的梅花端作业效率更高，适合紧固件初拧、快速调整位置的工序。梅花端采用十二角内孔结构，相比六角内孔的扳头，每次转动只需要30度的空间就能完成一次换位，在狭窄的安装空间里不需要将扳手完全拔出重新对位，能适配更小的操作转角，而且十二角的接触面更多，紧固时每个接触面承受的压应力更小，不容易刮伤紧固件的六角棱角，适合终拧工序施加较大扭矩，避免因为打滑造成的紧固件棱角磨损、扳手滑脱伤人的风险。手柄部分采用等强度的变截面设计，从扳头位置向手柄中段逐渐收窄厚度，同时在手柄的两侧做了圆弧过渡的加强筋结构，既保证了整体的抗弯强度，

　　在施加较大扭矩时手柄不会出现明显的弯曲变形，又尽可能控制了整体重量，长时间手持作业不容易产生疲劳感。手柄的表面没有做额外的防滑包覆，铸钢本体经过抛丸处理后表面带有均匀的粗糙质感，沾附少量油污的情况下也能保持足够的握持摩擦力，不会出现打滑脱手的情况。从安装适配边界来看，这款扳手的开口端和梅花端对应统一的紧固件规格，作业时不需要频繁更换工具就能完成快速初拧和大扭矩终拧的全流程操作，整体长度根据对应紧固件的额定紧固扭矩做匹配设计，既不会因为力臂过长造成紧固扭矩过载拧断螺栓，也不会因为力臂过短导致施加额定扭矩时过于费力，符合手动工具的人机工程设计逻辑。在实际的设备维保场景中，这类铸钢两用扳手常被配备在设备随机工具箱、车间公用工具柜、

　　应急维修包内，可用于通用机械设备的日常紧固件检查、装配线的工位组装、户外设施的安装维护等场景，相比活动扳手，它的夹持间隙更小，紧固时不容易打滑损伤紧固件，相比单头的开口或者梅花扳手，它减少了工具携带的数量，一把工具就能覆盖常规的紧固作业需求。设计过程中针对扳头的应力集中位置做了圆角过渡处理，开口端的根部、梅花端与手柄连接的位置都是应力集中的高发区域，通过加大过渡圆角、优化局部壁厚的方式，避免扭矩施加过程中出现应力集中导致的开裂问题，整体铸钢材料的韧性表现优于普通铸铁材质，即使承受超过额定值的冲击载荷，也只会出现塑性变形而不会突然断裂，能降低作业过程中的安全风险。扳头的开口尺寸、梅花内孔的尺寸都严格对应标准紧固件的对边尺寸公差，夹持时的间隙控制在合理范围内，既不会因为间隙过小导致套入紧固件困难，也不会因为间隙过大造成紧固时棱角打滑，能适配对应规格的国标六角头螺栓、六角螺母的拆装需求，不需要额外修磨就能直接投入使用。
