适配托基纳11-16mm镜头的替代遮光罩结构

　　在户外风光、纪实摄影等实际拍摄场景中，镜头遮光罩是不可或缺的前端配件，它的核心作用是阻挡取景范围外的杂散光线进入镜头组，避免画面出现眩光、鬼影等影响成像质量的问题，同时也能在一定程度上为镜头前端提供物理防护，减少磕碰、溅水、浮尘对镜头前组镜片的损伤。这款适配托基纳11-16mm焦段镜头的遮光罩，是针对原厂配件遗失后的替代使用需求设计的，在结构设计阶段首先要匹配超广角镜头的视角特性——11-16mm属于大广角焦段，遮光罩的伸出长度、内圈轮廓如果设计不当，很容易在画面边缘出现暗角，也就是俗称的“挡角”问题，因此建模初期需要先对应镜头的最大视场角做边界校核，确定遮光罩的轴向伸出长度不能超过视场锥面的边界，同时罩体内壁做了微结构的消光纹路设计，避免内壁反光形成二次杂光。

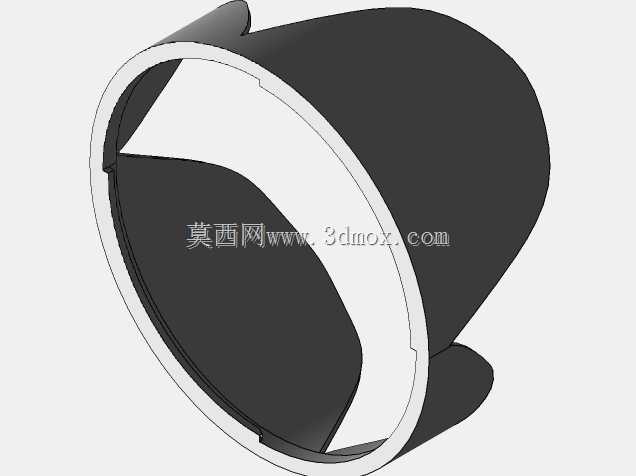

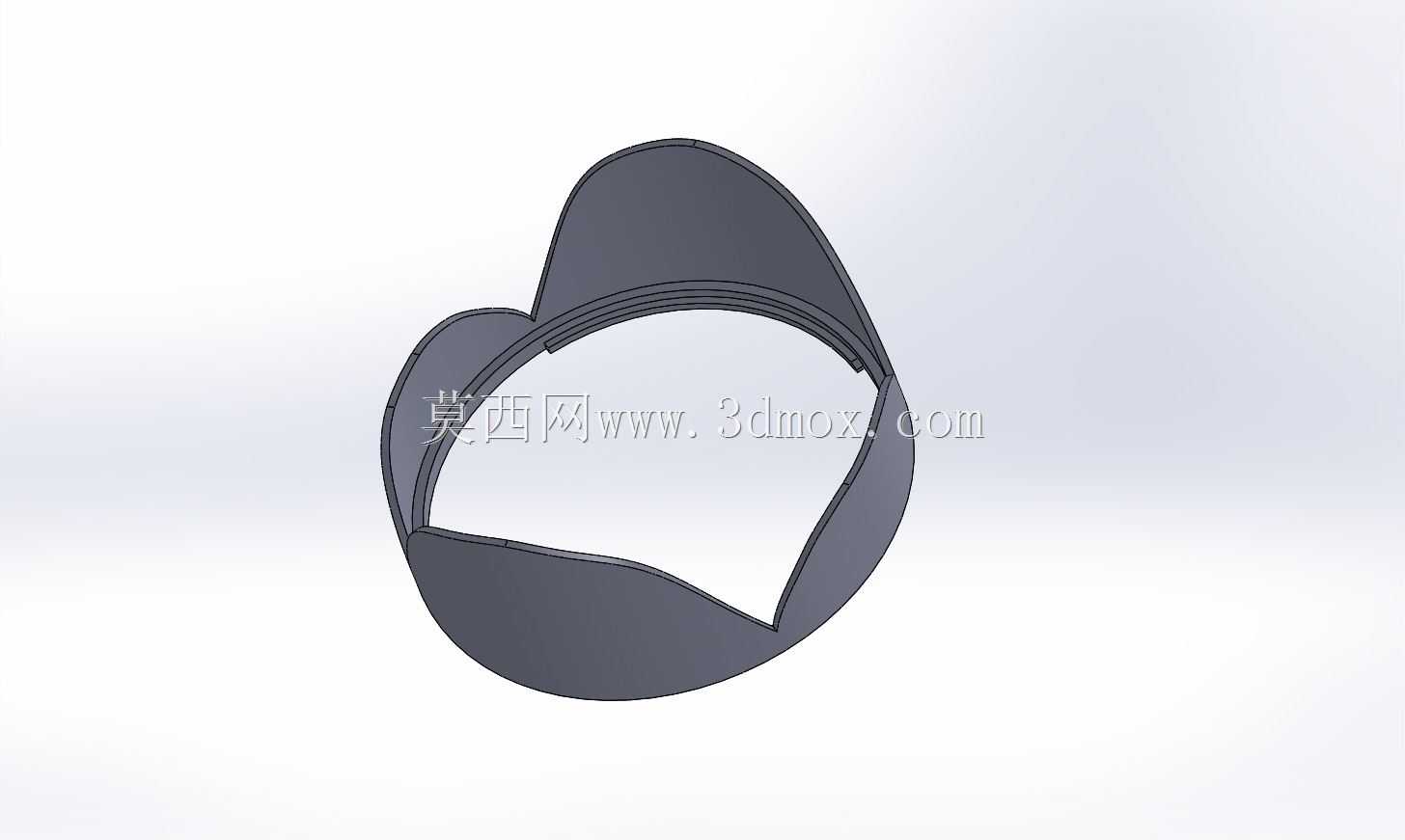

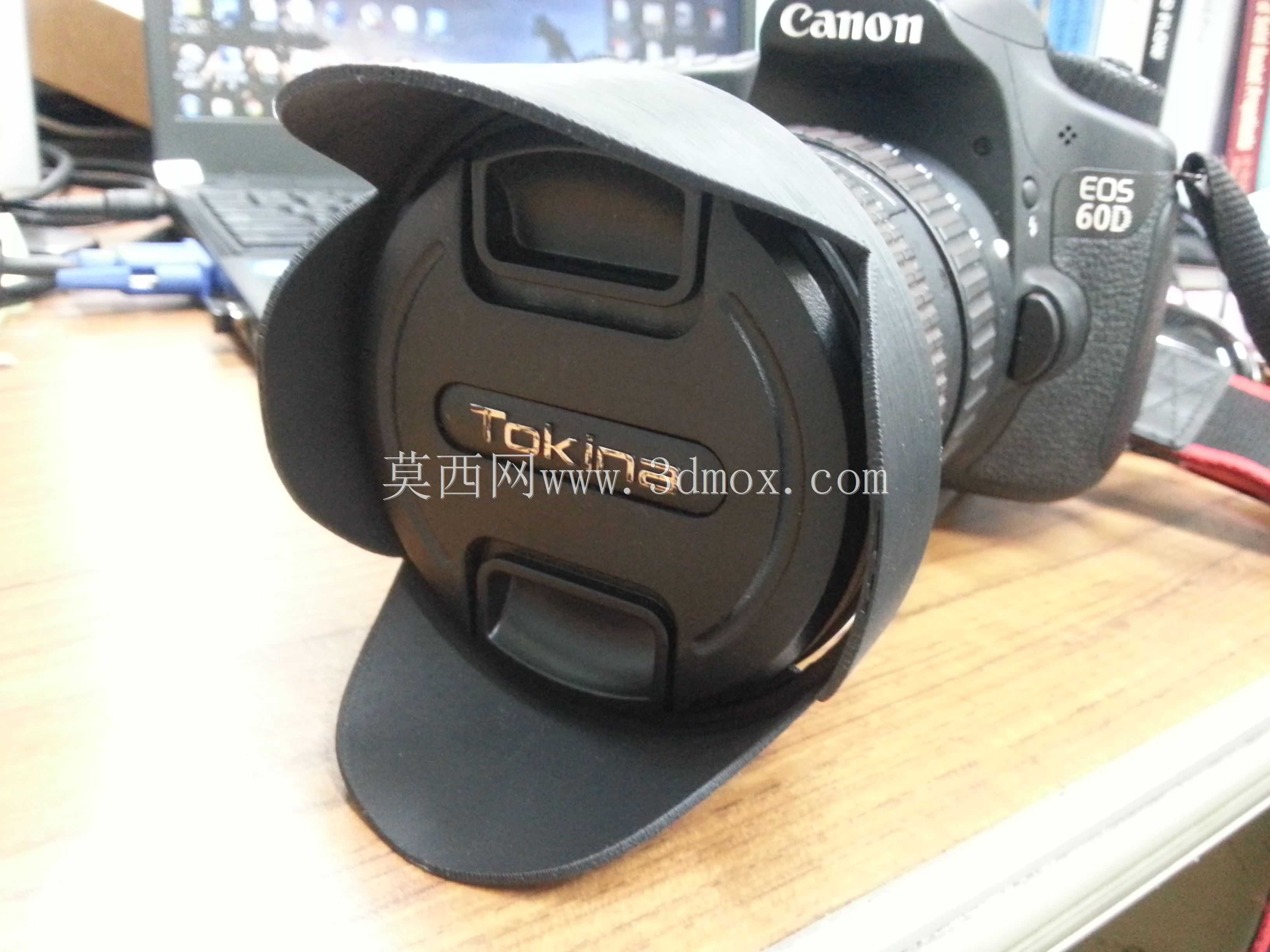

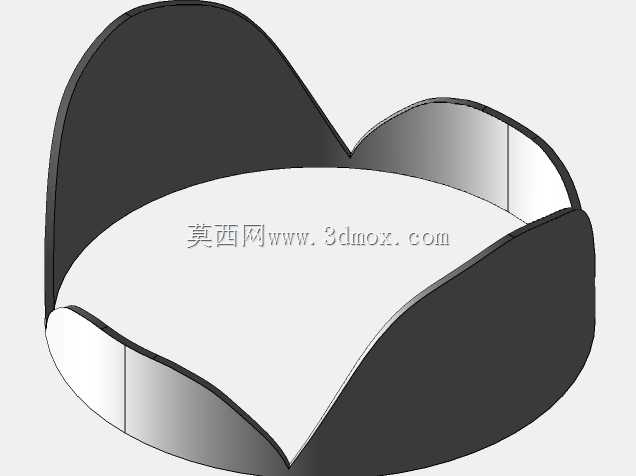

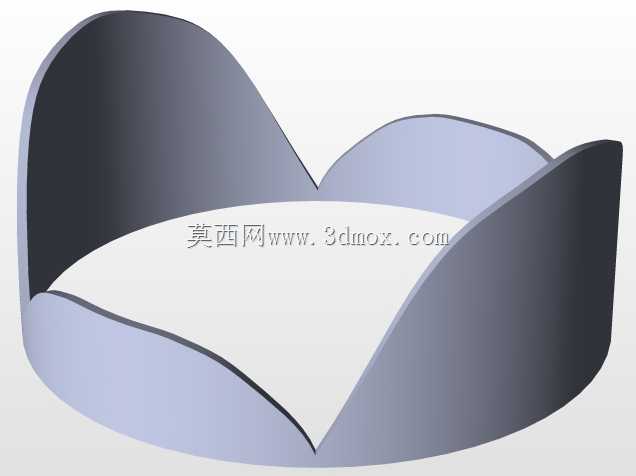

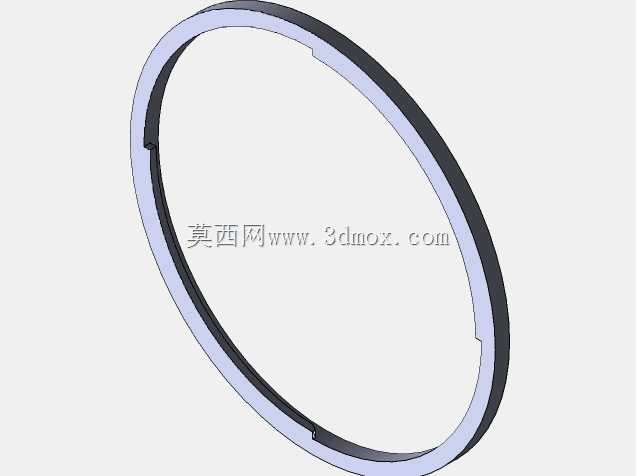

　　从安装匹配维度来看，这款遮光罩采用卡口式安装结构，与镜头前端的遮光罩卡位完全对应，安装时对准卡位旋转即可锁定，不会出现松脱晃动的问题，安装边界完全贴合镜头前端的外径尺寸，不会与镜头上的对焦环、变焦环操作产生干涉，也不会影响原厂镜头盖的正常扣合，日常收纳时可以反向扣在镜头上，减少收纳占用的空间。外形设计上采用了花瓣式轮廓，对应超广角镜头上下左右四个方向的视场差异，上下方向的罩体伸出长度更短，避开广角端上下方向的视场边缘，左右方向适当延长，提升对侧面杂光的遮挡效率，这种非对称的轮廓设计是广角镜头遮光罩的典型结构，相比圆筒形遮光罩能在不产生暗角的前提下最大化遮光范围。

　　在实际使用场景中，这类替代遮光罩除了满足日常拍摄的遮光需求，也能在低温、风沙等恶劣拍摄环境下为镜头前端提供额外防护，避免镜头直接受到外力撞击。设计过程中没有做多余的装饰性结构，所有轮廓都围绕功能需求展开：外壁做了细微的防滑纹理，方便安装旋转时施力，卡口位置做了定位卡点，安装到位时有明确的触感反馈，避免安装不到位导致的松动。考虑到11-16mm镜头多用于大场景风光拍摄，经常会遇到逆光、侧逆光的拍摄工况，这款遮光罩的遮挡角度经过反复校核，在11mm端全开光圈的状态下，画面四角不会出现遮挡暗角，同时能有效遮挡30度角入射的侧面杂光，减少逆光拍摄时的画面灰雾问题。

　　从结构强度角度考虑，罩体的壁厚做了均匀化处理，既不会因为壁厚过大增加额外重量，导致镜头前端重心偏移，也不会因为壁厚过薄导致受外力时容易开裂，卡口位置做了局部加厚，提升频繁拆装后的结构耐用性。整体外形没有尖锐棱角，边缘都做了圆角过渡，避免拆装时刮蹭镜头表面或者划伤手部。对于摄影器材的结构设计从业者来说，这类配件的设计核心是在匹配安装边界的前提下，平衡遮光效率与视场遮挡的矛盾，不能单纯追求遮光效果而忽略广角镜头的视场特性，也不能为了避免暗角过度缩短罩体长度导致遮光性能不足，这款替代件的结构参数完全匹配对应镜头的光学特性，能达到和原厂配件接近的使用效果，满足日常拍摄的功能需求。
