带把手家用洗衣液包装瓶外观结构设计

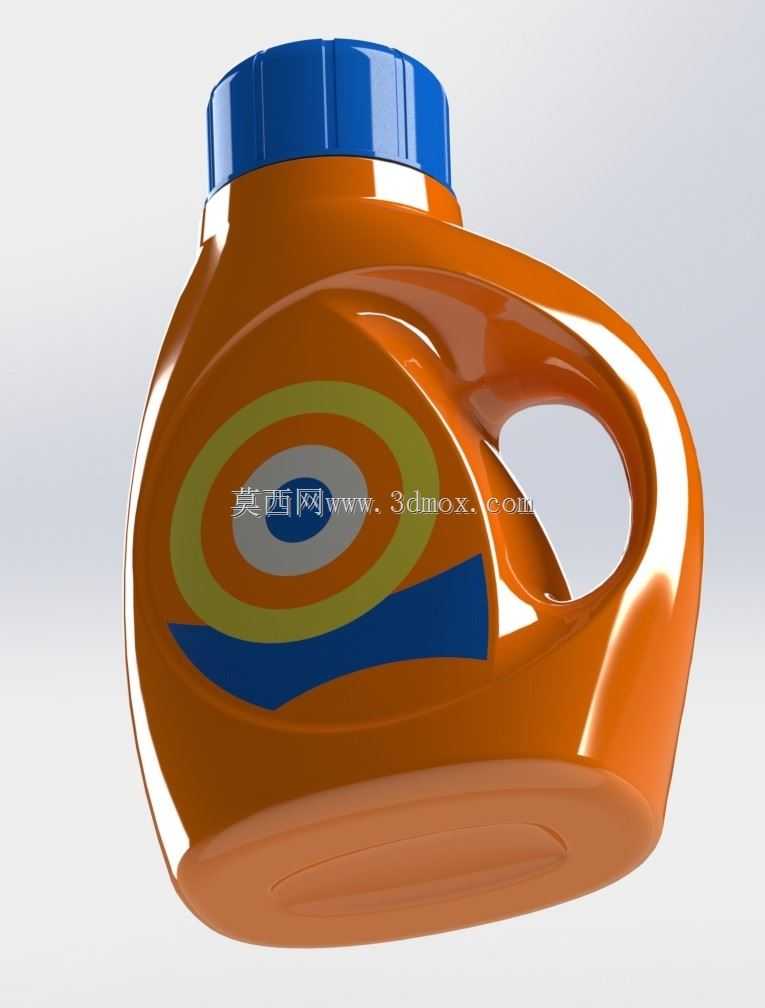

　　日常日化洗护场景中，大容量液体洗涤剂的包装容器需要兼顾握持便利性、堆叠稳定性与内容物倾倒的流畅性，这款带一体化把手的洗涤剂瓶结构，正是针对家用2kg级液体洗护产品的使用需求完成的结构设计。从实际使用场景出发，这类容器需要适配家庭日常衣物清洁的使用频次，既要满足货架堆叠时的承重要求，也要兼顾用户单手握持倾倒时的施力舒适度，避免满装状态下握持打滑、倾倒时液体沿瓶身外壁流挂的常见问题。设计阶段首先确定瓶身的整体轮廓，采用上窄下宽的类椭球过渡结构，底部设置平整的环形支撑面，支撑面宽度占瓶身最大宽度的72%，放置在洗漱台、置物架平面时不会出现侧倾，满装状态下将瓶身倾斜15度放置也能保持稳定，不会出现内容物漏洒的情况。

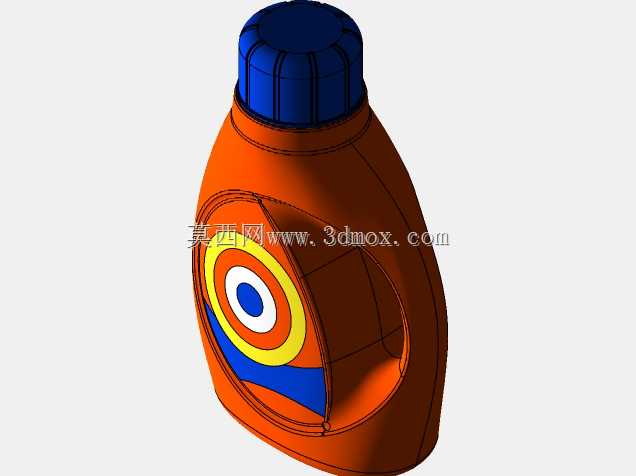

　　瓶身侧面的一体化把手采用内凹式弧形开孔设计，开孔边缘做R8的圆角过渡，把手内侧的握持曲面贴合成年人手掌的自然弯曲弧度，单手握持时四指可完全穿入开孔区域，拇指可自然搭在瓶身上部的斜面上，满装状态下倾倒时手腕不需要过度弯折，施力方向与液体流出方向保持一致，能有效降低长时间握持的疲劳感。瓶口部分采用标准的螺旋密封接口，配合蓝色旋盖实现密封，瓶口内径设置为42mm，既可以满足大流量倾倒时的空气回流需求，避免液体流出时出现断续喷溅的情况，也能适配常见的量杯盖结构，用户可直接将瓶盖作为量杯取用定量洗涤剂。瓶身正面预留了平整的标签贴附区域，该区域做微凹处理，贴标后标签边缘不会与外界物体剐蹭起翘，标签区域的曲面弧度控制在R120，

　　贴标时不会出现褶皱、气泡，能完整印刷产品说明、成分标识等内容。瓶身壁厚采用渐变式设计，底部壁厚3.2mm，向上逐步过渡到瓶身主体的2.4mm，把手位置壁厚增加到2.8mm，既可以保证吹塑成型时的材料分布均匀，避免出现局部壁厚过薄导致的强度不足问题，也能控制整体材料用量，降低包装成本。从成型工艺角度考虑，整个瓶身没有尖锐的棱角与过小的圆角，所有过渡位置的圆角半径都不小于R3，适配吹塑成型的脱模要求，不会出现脱模卡滞、局部应力集中的问题。瓶身的色彩分区设计也兼顾了品牌识别需求，橙色主体搭配蓝色瓶盖的撞色设计，在货架陈列时具备足够的视觉辨识度，瓶身表面的环形装饰槽既可以提升瓶身的结构刚性，降低满装堆叠时的形变量，也能作为视觉分区元素，

　　强化产品的外观记忆点。实际测试中，该瓶型满装后从1.2米高度自由跌落至水泥地面，瓶身不会出现开裂、漏液的情况，把手位置可承受150N的垂直拉力不会出现断裂，完全满足日化产品包装的运输、存储、使用全流程的强度要求。针对液体倾倒的流挂问题，瓶口外侧设置了一圈环形的回流槽，倾倒完成后残留在瓶口边缘的液体可顺着回流槽流回瓶内，不会顺着瓶身外壁流到瓶底污染放置平面。瓶身的最大宽度设置为180mm，高度220mm，可适配常规的超市货架层间距，堆叠放置时上层瓶的底部可嵌入下层瓶的瓶盖位置，提升堆叠稳定性，运输过程中可有效降低倒垛风险。
