气动驱动翻板式三通物料分流装置

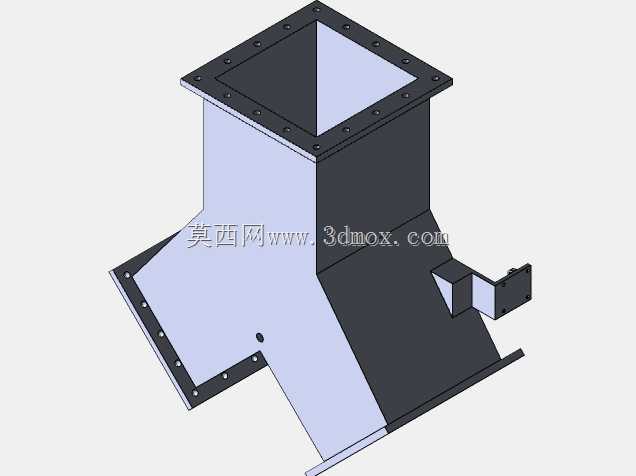

　　在散料输送的工艺链路里，三通分流装置是衔接上游来料与下游不同输送路径的核心节点，这款翻板式分流结构，主要适配粮食加工、建材粉体输送、饲料生产、化工颗粒料输送等场景的管路换向需求，替代传统的人工插板阀换向结构，降低人工操作的劳动强度，同时避免人工操作带来的密封漏料、换向不到位等问题。从实际使用场景来看，这类分流装置通常安装在重力溜管的分叉位置，或者气力输送管路的路径切换节点，上游来料从顶部方形法兰接口进入腔体内部，通过翻板的角度切换，将物料导向左侧或者右侧的出料接口，实现单路来料向两路不同下游设备的分配，比如在粮食加工线里，可以将清理后的小麦分配到不同的磨粉机组，在建材砂石输送线里，可以将骨料分配到不同的配料仓，适配的物料形态涵盖颗粒状、粉状、小粒径块状物料，只要物料流动性较好、没有强黏附性，都可以通过这类结构完成路径切换。

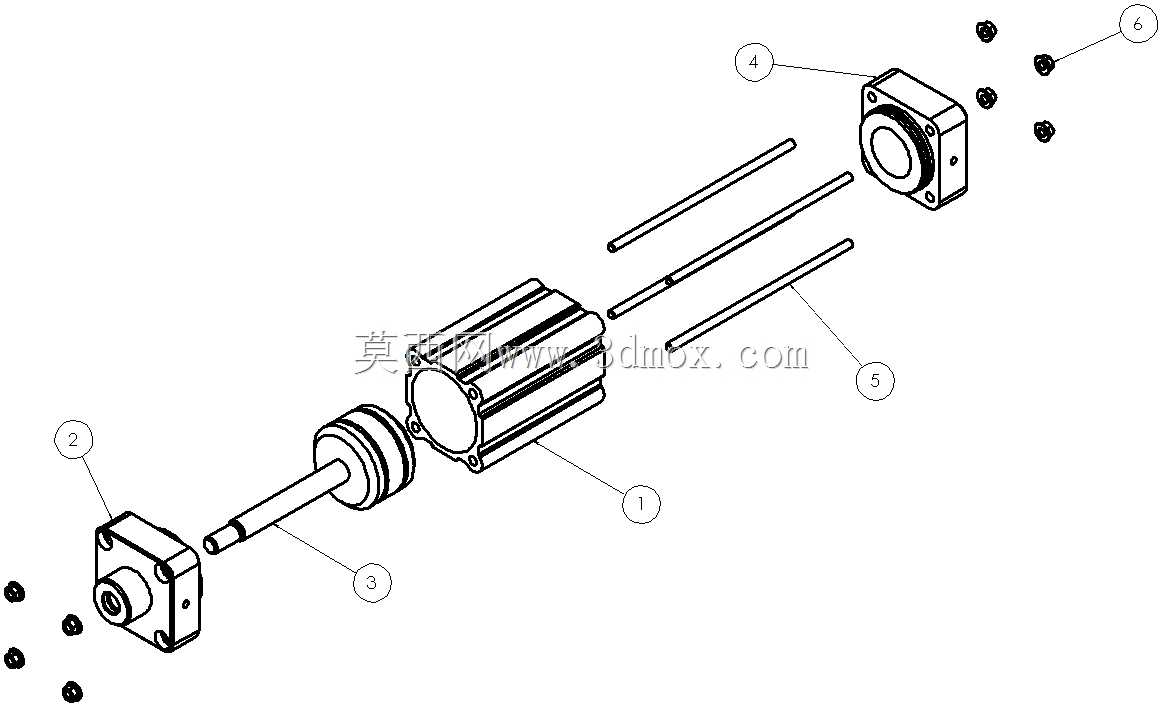

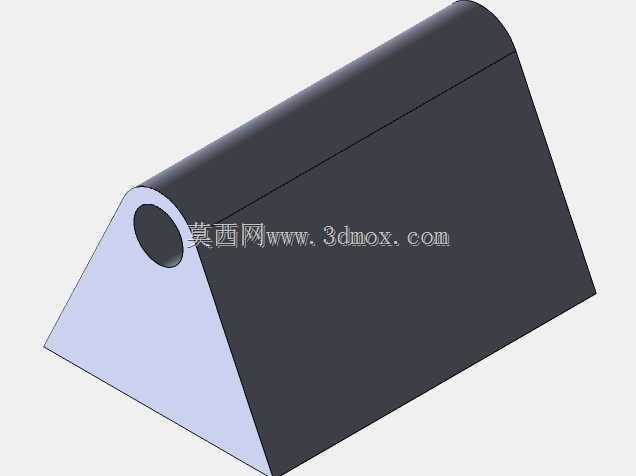

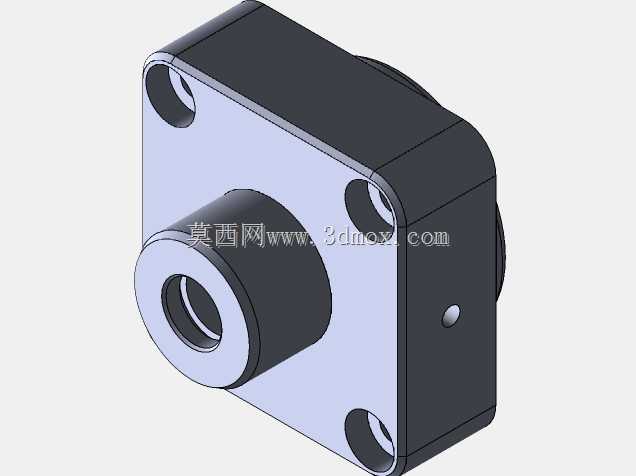

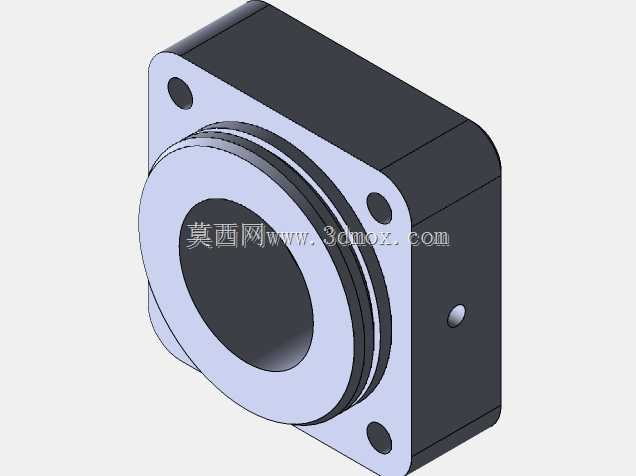

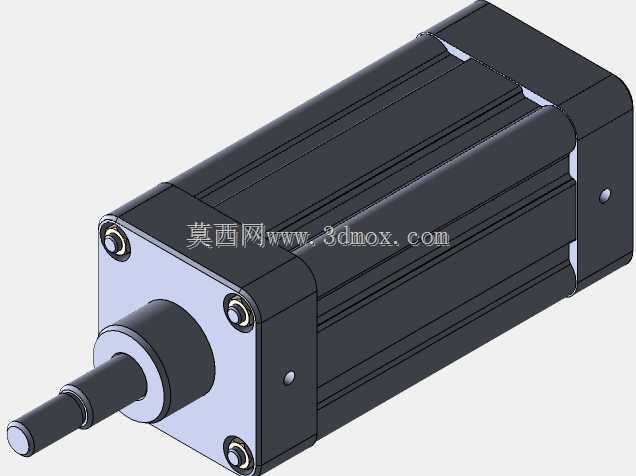

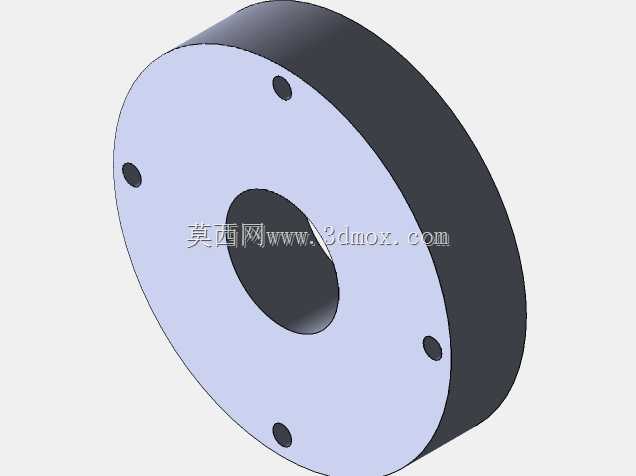

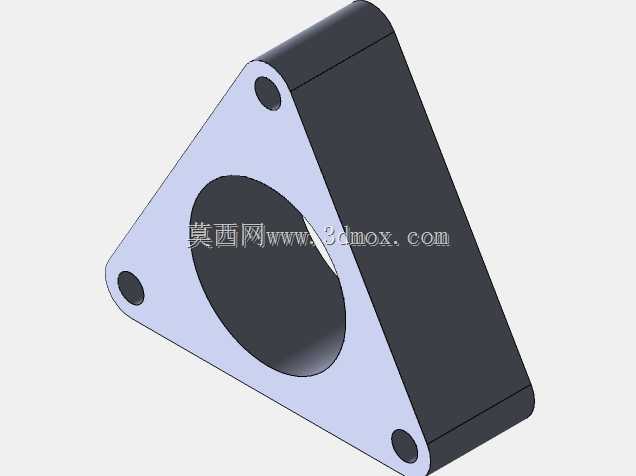

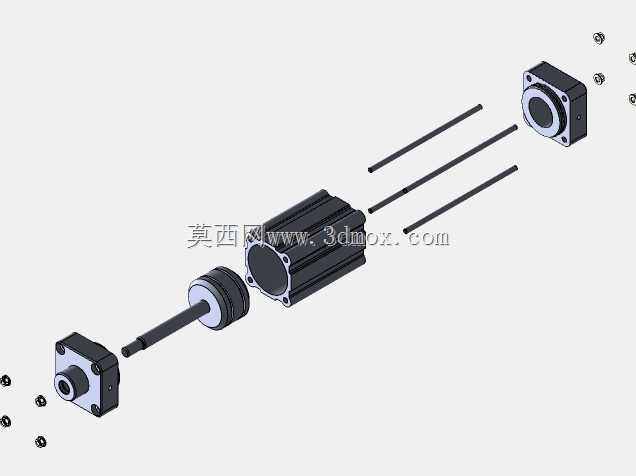

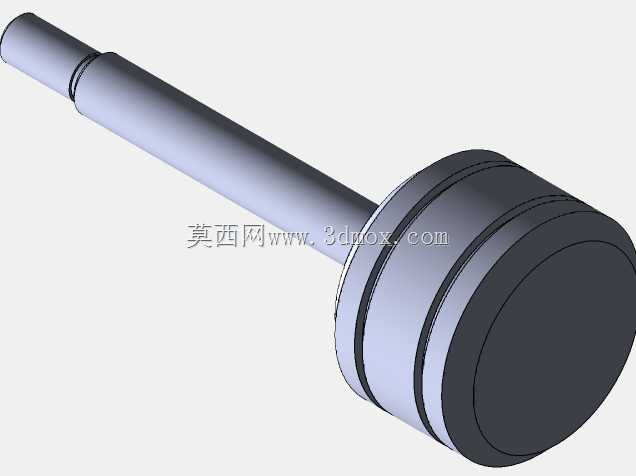

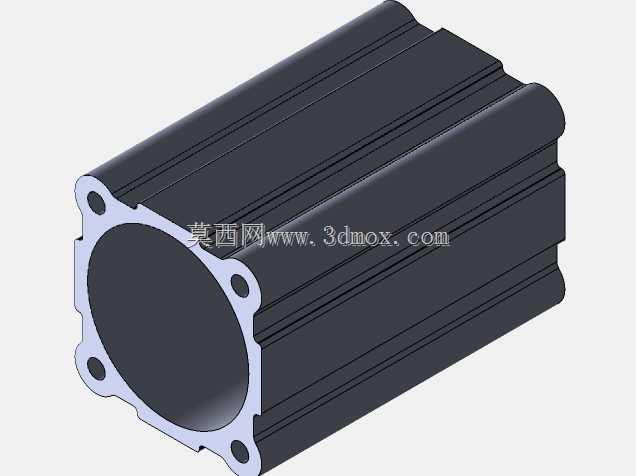

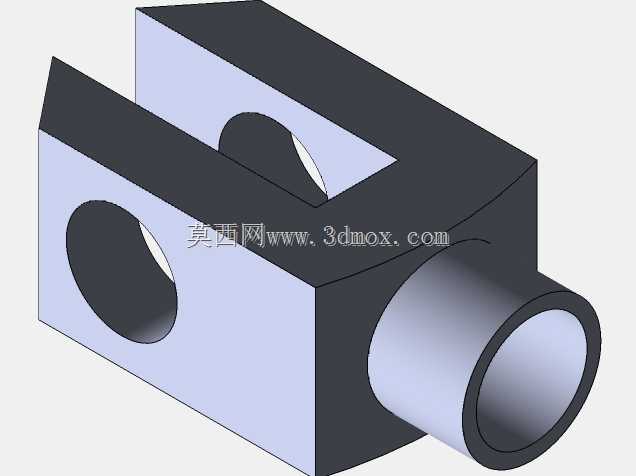

　　从功能特性来看，这款结构采用侧装气缸作为驱动元件，气缸活塞杆与腔体内的翻板转轴通过曲柄结构连接，气缸伸缩动作直接带动翻板绕转轴转动，翻板转动到对应位置时，会完全封闭其中一侧的出料通道，让物料顺着翻板斜面流向另一侧出料口，整个动作行程短，换向速度快，相比电液驱动的分流结构，气动驱动的响应速度更快，且在粉尘环境下的使用安全性更高，不需要额外做防爆处理就能适配大部分易燃易爆粉体的输送场景。翻板边缘做了密封压边结构，与腔体内壁贴合时可以减少物料卡滞、漏料的问题，避免换向过程中物料串入非目标通道，影响配料精度。整个腔体采用薄板折弯焊接成型，外部做加强筋处理，既保证腔体的结构强度，承受物料下落的冲击载荷，又能控制整体设备重量，降低安装时的支撑负载。

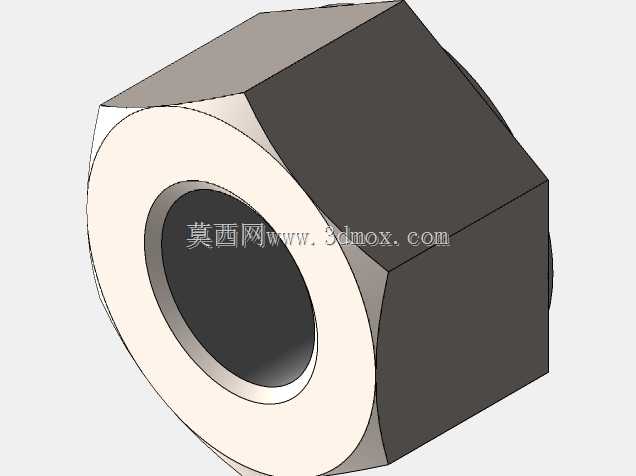

　　从设计思路层面拆解，这款结构首先考虑的是物料流动的顺畅性，所有与物料接触的内壁面都做了倾斜角度设计，没有直角积料死角，翻板处于工作位置时，板面与物料流向的夹角大于物料的安息角，保证物料不会在翻板上堆积残留，避免不同批次物料交叉污染。驱动组件全部布置在腔体外部，通过转轴密封结构与腔体内部隔离，避免物料粉尘进入驱动铰接位置造成磨损卡滞，后期维护时不需要拆开腔体就能完成气缸更换、铰接点润滑等操作，降低运维难度。顶部和两侧的连接法兰都采用了方形法兰结构，法兰面预留均匀分布的螺栓孔，适配常规溜管的法兰连接标准，现场安装时不需要额外做转接法兰，直接对接上下游管路即可。

　　关于安装边界与尺寸适配，这款分流装置的顶部进料口为方形等截面接口，两侧出料口的法兰尺寸与进料口匹配，整体安装高度根据溜管的倾斜角度做了优化，不会因为加装分流装置造成上下游溜管的角度过陡或者过缓，安装时需要保证腔体的垂直度，让翻板转动时两侧的间隙均匀，避免翻板卡滞。气缸的安装位置预留了足够的检修空间，侧面不需要紧贴墙面或者其他设备，保证气缸拆卸、行程调整时有操作空间。转轴位置的密封件采用耐磨橡胶材质，长期使用磨损后可以快速更换，不需要整体拆解设备。另外，翻板的转轴采用通轴设计，两端通过带座轴承固定在腔体侧壁，转动阻力小，即使腔体内有少量物料卡入翻板边缘，也能通过气缸的推力完成换向，不会出现转轴变形的问题。在实际选型时，只需要匹配上下游溜管的截面尺寸，确认气缸的气源压力在常规工厂气压范围内，就能直接替换原有老旧的分流装置，不需要对现有输送线做大规模改造。
