直齿圆柱传动齿轮结构三维设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752989
  • 直齿圆柱传动齿轮结构三维设计
  • 直齿圆柱传动齿轮结构三维设计
  • 直齿圆柱传动齿轮结构三维设计
  • 直齿圆柱传动齿轮结构三维设计
  • 直齿圆柱传动齿轮结构三维设计

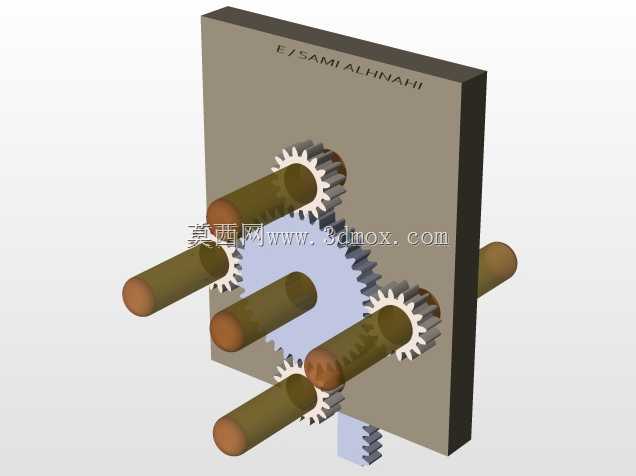

  在常规机械传动系统的布局里,直齿圆柱齿轮是平行轴动力传递场景中应用覆盖面极广的基础零件,从普通输送线的动力分配单元,到小型工装的扭矩传递结构,再到通用机床的进给传动链路,都能见到这类零件的实际应用。这类齿轮的核心作用是在两根轴线平行的转轴之间完成固定传动比的旋转运动传递,过程中可以根据齿数匹配关系调整输出端的转速与扭矩,适配不同工况下的动力匹配需求。

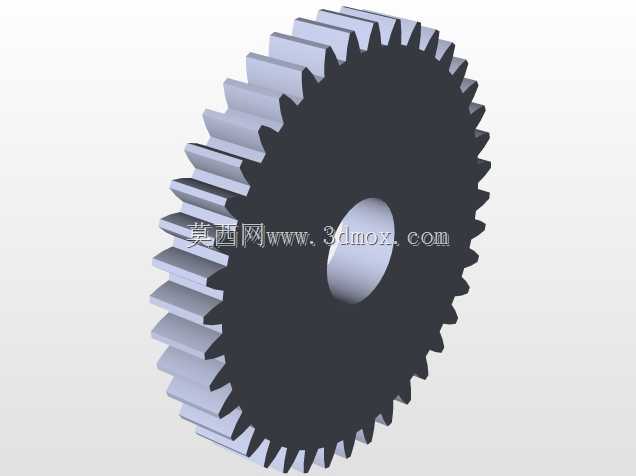

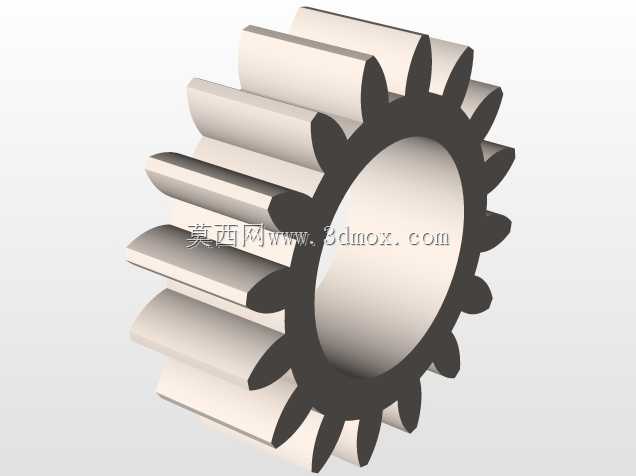

  从结构设计逻辑来看,这款直齿轮采用了等模数等压力角的渐开线齿形设计,齿向与齿轮端面保持垂直,没有螺旋角带来的轴向分力,安装时不需要额外配置承受轴向载荷的推力轴承,能简化支撑端的结构设计,降低整体传动组件的装配复杂度。齿轮的中心设置了等直径的光孔安装位,孔壁与轴的配合公差可以根据实际载荷等级选择过渡配合或者小间隙配合,配合平键完成周向固定,就能实现齿轮与转轴的同步旋转,避免传动过程中出现相对打滑的问题。齿顶圆、齿根圆的尺寸参数按照选定模数与齿数做了标准化匹配,齿根位置做了微小的圆角过渡处理,避免热处理以及重载工况下出现应力集中导致的齿根断裂问题,提升零件的疲劳使用寿命。

  实际选型应用时,需要先确认安装轴的直径与中心孔尺寸的匹配度,同时核对齿轮的齿顶圆直径是否会和周边的箱体壁、相邻传动件、润滑管路产生运动干涉,齿轮的轴向厚度要和轴上的安装空位长度匹配,装配时要保证齿轮端面与转轴轴线的垂直度,避免啮合过程中出现偏载,导致齿面局部磨损过快。在开式传动场景中使用时,这类齿轮可以搭配润滑脂定期涂抹维护,在闭式齿轮箱内使用时则可以适配飞溅润滑或者压力润滑系统,齿面的粗糙度参数要满足润滑介质的附着要求,减少啮合过程中的摩擦损耗。

  不同于斜齿圆柱齿轮,直齿轮的啮合过程是沿齿宽方向同时进入接触、同时脱离接触,传动过程中没有轴向力,支撑结构的受力更简单,但是高速运转时的啮合冲击会比斜齿轮明显,因此更适合中低速、载荷平稳的传动场景,比如小型自动化设备的送料机构、普通工装的动力传递单元、农用机械的辅助传动链路等。建模过程中,齿形的渐开线轮廓需要严格按照基圆直径参数生成,保证啮合时的齿面接触轨迹符合传动原理,避免出现卡滞、传动比波动的问题,轮齿的均匀分布要以中心孔轴线为基准做圆周阵列,保证每个轮齿的位置度误差控制在允许范围内,确保运转过程中每个齿的受力均匀。

  从安装边界来看,齿轮装配到位后,要保证啮合侧隙在合理区间,侧隙过小会导致运转卡滞、齿面磨损加剧,侧隙过大则会出现传动回程误差,影响需要精准传动比的场景使用精度。齿轮的端面没有设置额外的减重孔或者轮毂凸台,属于结构相对简化的平板式直齿轮,适合传动载荷不大、安装空间紧凑的场景,整体零件的加工工艺性较好,既可以采用滚齿工艺批量加工,也可以通过线切割工艺做小批量定制,适配不同的生产需求。
