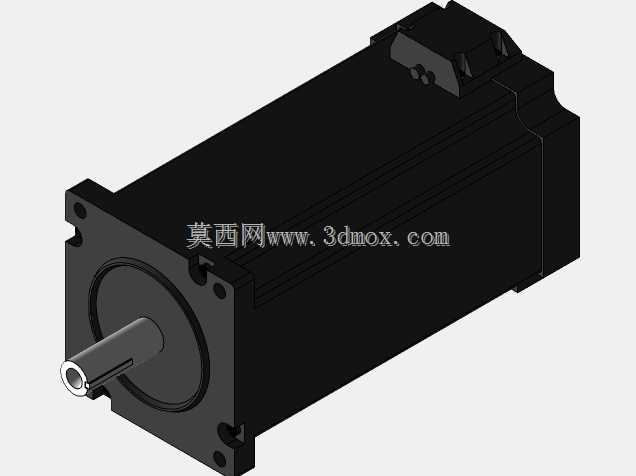

Nema34闭环步进电机三维结构设计

　　在自动化设备的运动控制单元选型中，86规格闭环步进电机是兼顾成本与定位精度的常用执行部件，这款Nema34规格的闭环电机三维模型，完整还原了量产产品的结构细节，可直接用于设备布局校核、安装干涉检查与传动链匹配验证。从实际应用场景来看，这类电机常被用在中小型数控设备的进给轴、包装机械的定长送料机构、3D打印设备的运动轴、自动化分拣线的驱动单元以及非标专机的工位切换机构中，相比开环步进电机，其自带的位置反馈单元可以实时补偿丢步误差，在负载波动较大的工况下也能保持稳定的位置输出，不需要额外加装外置编码器就能实现接近伺服电机的定位效果，成本却仅为同扭矩伺服的三分之一左右，是中端自动化设备的高性价比驱动选择。

　　从产品功能特性来看，这款闭环电机集成了步进电机本体、后端编码器反馈模块、动力出线与信号出线结构，前端输出轴采用标准D型切边设计，可直接搭配同步轮、联轴器、丝杠螺母副等传动件使用，不需要额外加工轴头结构。电机本体的散热筋结构沿轴向分布，在连续运行工况下可以增大散热面积，降低绕组温升，适配长时间连续运行的工业场景。后端的编码器舱做了密封结构设计，可以阻挡车间环境中的粉尘、切削液雾气侵入反馈单元，避免信号干扰导致的定位偏差，这一细节在机加工类设备的配套选型中尤为重要，不少开环电机在多粉尘、多油雾的车间运行半年后就会出现绕组积尘、绝缘下降的问题，而带密封结构的闭环款可以将无故障运行时长提升两倍以上。

　　在设计思路上，这款模型严格遵循Nema34安装尺寸规范，前端安装法兰的定位止口、安装孔位孔距完全符合行业通用标准，设备设计人员不需要重新调整安装板的孔位布局，就可以直接替换同规格的开环步进电机或者其他品牌的同规格闭环电机，大幅降低设备改型的设计工作量。模型中还原了电机出线的弯折半径预留空间，在做设备布线布局时，可以直接参考模型的出线位置设计走线槽与线缆固定点，避免实际装配时出现线缆弯折半径过小导致的线芯断裂、屏蔽层破损问题。输出轴的轴伸长度、键槽尺寸也完全按照量产产品的实际尺寸建模，在做传动件选型时，可以直接匹配标准件库中的联轴器、同步轮型号，不需要反复核对二维样本的尺寸参数，减少选型出错的概率。

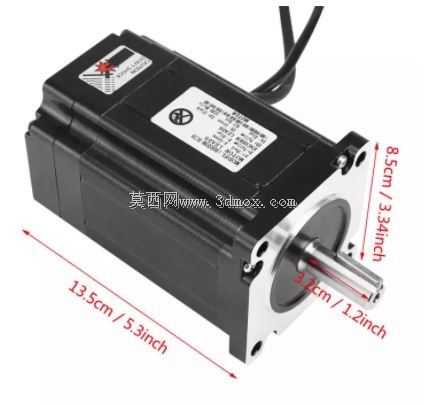

　　从外形尺寸与安装边界来看，这款电机的本体截面为85mm×85mm，总长度162mm，其中前端轴伸长度为32mm，轴径14mm，法兰端的安装孔为4个Φ6.5mm通孔，孔距中心圆直径为70mm，定位止口直径为50mm，这些尺寸参数完全符合Nema34电机的通用安装规范。在做设备布局设计时，需要注意电机尾部的出线方向预留至少30mm的线缆弯折空间，电机本体径向需要预留至少10mm的散热间隙，不要将电机紧贴设备钣金壁安装，否则会影响散热效率导致电机出力下降。如果是搭配滚珠丝杠做直线驱动，需要注意电机轴与丝杠的同轴度公差控制在0.1mm以内，避免轴承受额外径向力导致轴承过早磨损，模型中可以直接提取电机轴的中心基准，在装配环境中与丝杠中心做同轴配合，提前校核同轴度调整空间。另外，电机侧面的标签位置、安装螺丝的沉头深度也在模型中做了还原，在设计电机防护罩、安装压块时，可以直接参考这些细节结构，避免出现压块顶住标签、螺丝长度过长顶到电机绕组的问题。

　　对于结构设计人员来说，这类标准化的电机三维模型可以大幅缩短设备设计周期，不需要自己从零开始测绘建模，直接调用模型就可以完成布局、干涉检查、安装件匹配等工作。在选型校核时，可以直接在装配环境中模拟电机的最大运行扭矩下的负载匹配，结合传动件的传动效率核算安全系数，避免选型过大导致成本浪费，或者选型过小导致运行时丢步、过载报警。相比二维样本上的平面尺寸，三维模型可以更直观地展示电机各个部位的结构细节，比如后端编码器舱的凸起尺寸、出线接头的突出高度，这些细节在二维样本中往往不会完全标注，很容易在设计时出现干涉问题，调用完整的三维模型就可以提前规避这类装配风险，减少生产装配时的现场改造成本。
