Nema23规格57BYG250C步进电机结构设计

　　做非标设备选型这么多年，57系列步进电机一直是中小负载传动场景里的常客，这款Nema23规格的57BYG250C步进电机，输出扭矩1.8Nm，轴径8mm，刚好覆盖了大部分桌面级自动化设备、小型数控模组的动力需求区间。先从实际应用场景说，这类电机最常出现在小型雕刻机的XYZ轴进给、3D打印机的挤出与运动轴传动、桌面点胶机的位移驱动、小型传送带的动力输送，还有一些DIY数控设备、教学实验台的执行端，因为安装尺寸标准化，替换性强，很多设备厂商在做10kg以内负载的直线运动模组时，都会优先选这个规格的电机，不用重新设计安装法兰，能省不少结构适配的功夫。

　　从功能特性来看，这款1.8Nm扭矩的57步进电机，属于两相混合式步进的常规参数段，静扭矩足够支撑带减速负载的启停不丢步，8mm的出轴直径刚好匹配市面上绝大多数的联轴器规格，不管是抱紧式、夹紧式还是键连接的联轴器，都能找到现成的标准件适配，不用额外做轴径转接。电机本体的出线做了侧出弯角处理，不像后出线的款式会占用电机尾部的轴向空间，在一些安装纵深有限的设备腔体里，侧出线的结构能让布线更规整，也避免了线材弯折过度导致的线芯断裂问题。

　　说到设计思路，这款电机的安装法兰完全遵循Nema23的标准安装尺寸，法兰安装孔的孔距、止口直径、出轴的伸出长度都严格对标行业通用规范，做结构设计的时候，只要安装板按照Nema23的标准孔位开模或者加工，就能直接装配，不需要额外做适配调整。电机本体的外壳做了散热筋结构，虽然步进电机的发热比伺服电机明显，但外壳的多面棱边结构能增加和空气的接触面积，长时间连续运行的时候能把绕组温度控制在合理区间，避免过热退磁。出轴的端面做了中心孔定位，加工的时候保证了轴的同轴度，装配后连轴器转动的时候不会出现偏心抖动，能有效降低传动过程中的噪音和轴承磨损。

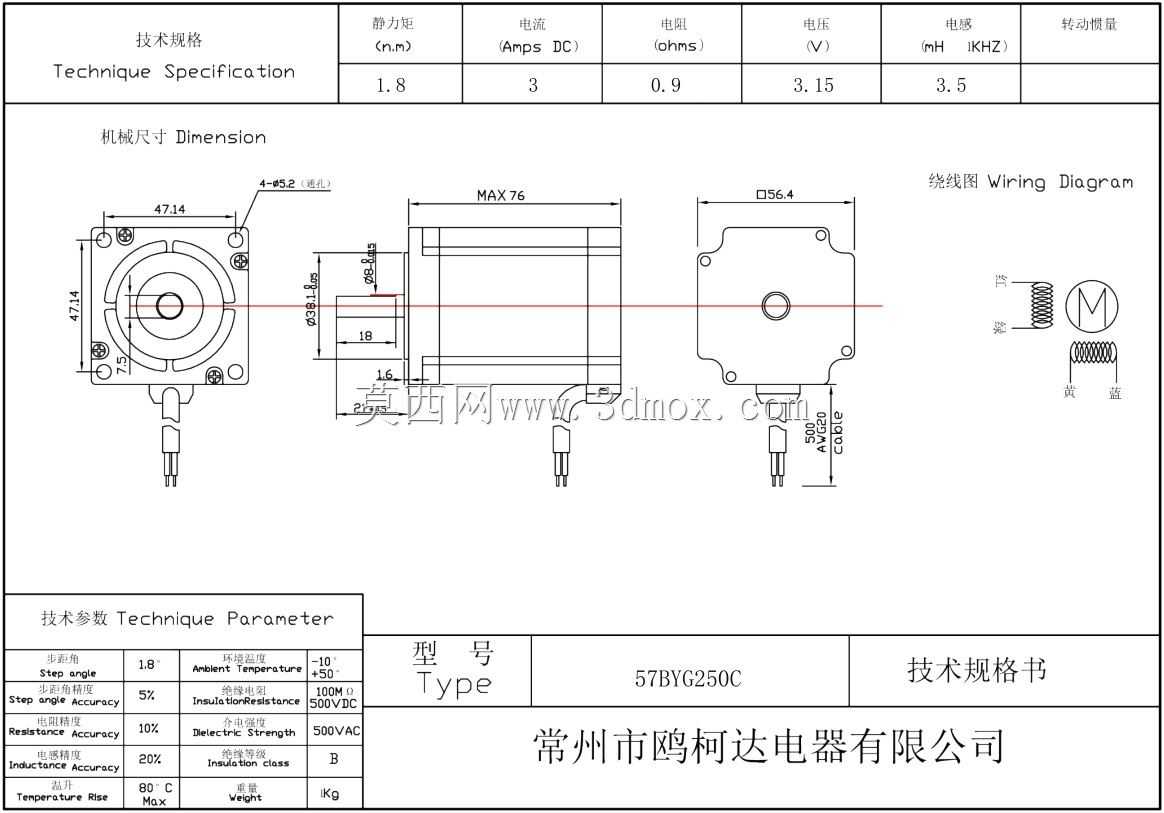

　　再讲外形尺寸和安装边界，这款电机的法兰边长是标准的57mm，也就是行业里常说的57步进电机的来源，安装孔的孔距是47mm，采用M5的螺丝固定，止口直径38mm，出轴长度大概20mm左右，轴上带扁位，方便紧定螺丝锁紧，不会出现传动打滑的问题。电机本体的长度对应1.8Nm的扭矩参数，比小扭矩的57电机稍长，做结构布局的时候要预留足够的轴向空间，侧出线的接头位置在电机尾部的侧面，布线的时候要留出线材弯折的半径，不要把线材压在电机和安装板之间。另外电机前端的轴承位做了密封处理，能阻挡车间里的粉尘、切削液雾气进入轴承内部，延长轴承的使用寿命，在一些有少量粉尘的加工场景里，这个密封结构能减少后期的维护频次。

　　实际做装配调试的时候要注意，这款电机的出轴中心高和安装法兰的基准面是严格对齐的，装配的时候只要保证安装板的平面度达标，连轴器的两端同轴度调整到位，运行的时候基本不会出现异响。很多新手做结构的时候容易忽略安装面的平面度，导致电机法兰强行锁附后出现壳体变形，卡住内部的转子，反而会出现扭矩不足、运行卡顿的问题，这点在设计安装板的时候要特别注意，安装面的平面度公差要控制在0.1mm以内，固定螺丝的锁紧力矩也要均匀，不要单边锁死。另外这款电机的扭矩特性是在低速段输出平稳，转速超过300转之后扭矩会出现明显下降，选型的时候要匹配好减速比，不要让电机长期在过高转速区间运行，既能保证输出扭矩足够，也能降低电机的发热和振动。

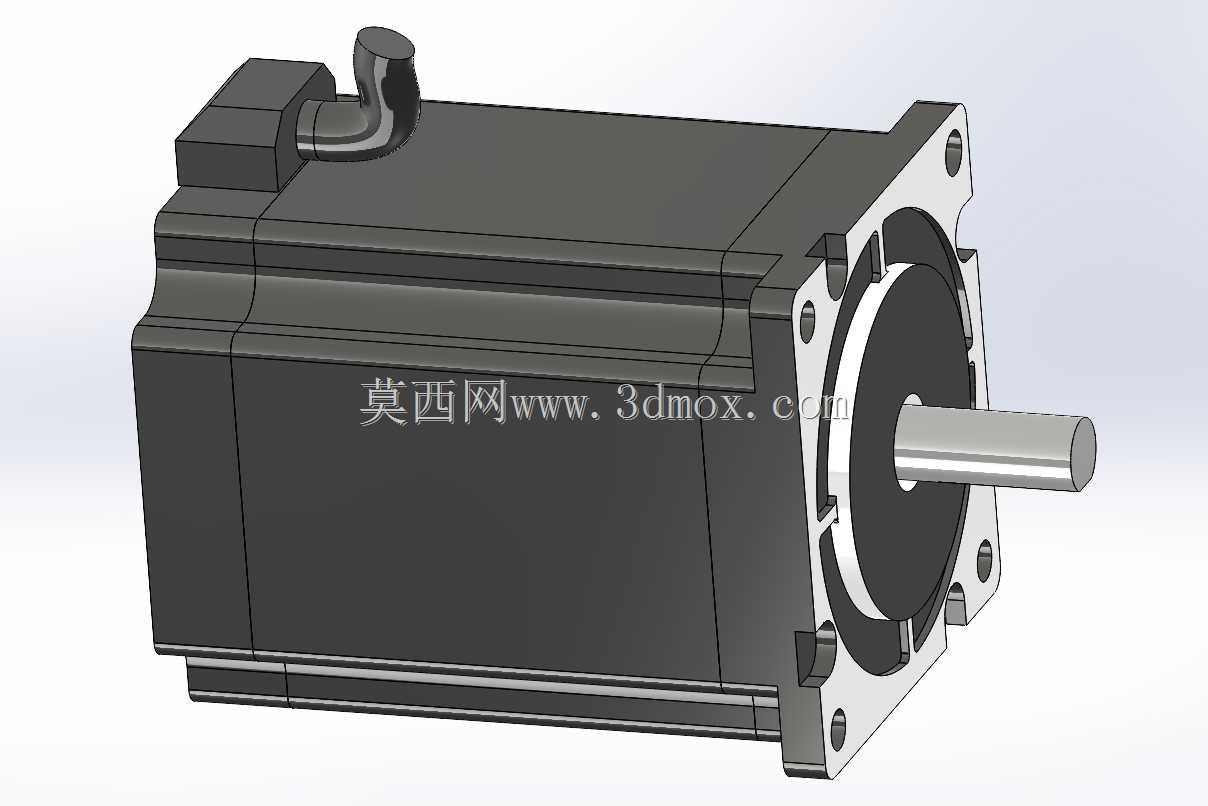

　　从建模的细节来看，这款模型还原了电机本体的所有安装特征，包括法兰上的安装孔、止口、出轴的扁位、侧出线的接头外形，还有外壳的散热棱边结构，导入装配体的时候可以直接用来做干涉检查，不用再简化模型或者自己测绘，能节省不少建模的时间。尤其是做设备布局的时候，直接调用这个标准模型，就能准确预留出电机的安装空间，避免后期加工完安装板才发现空间不够的问题，对于做非标自动化设计的工程师来说，标准件模型的准确性直接影响到整体设计的效率，这款模型的尺寸细节都对标实物，用来做装配验证完全够用。
