NEMA17步进电机U型安装固定支架

　　做桌面级绘图机器人这类小型自动化装置的时候，NEMA17规格步进电机的安装定位一直是容易出问题的环节，不少新手直接用L型角码拼接固定，要么电机输出轴和传动机构的同轴度偏差太大，运行时带轮蹭边、同步带跳齿，要么支架刚性不足，电机高速往复运动时整个安装位晃得厉害，画出来的直线都带波浪纹。这款U型结构的支架就是针对这类小型项目的安装痛点设计的，整体采用槽型围合结构，不是单薄的单片折弯件，三个方向的围边形成了封闭的受力框架，抗扭和抗弯性能比普通L型支架提升不少，哪怕电机带负载频繁正反转，支架本身也不会产生形变位移，能长期保持电机的安装精度。

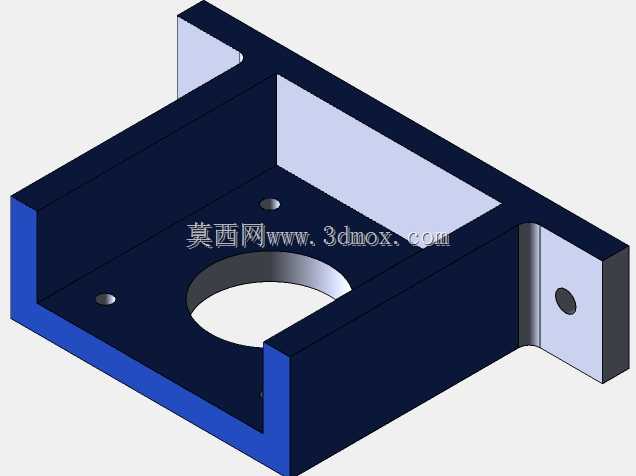

　　从安装边界来看，支架底部的中心开孔刚好适配NEMA17电机的输出轴端避让需求，孔周的四个安装孔位完全匹配42系列步进电机的标准安装孔距，不需要额外扩孔或者转接，电机直接从支架背面嵌入，用四颗M3螺丝就能锁紧固定，电机端面和支架安装面完全贴合，不会出现安装倾斜的问题。支架两侧向外延伸的带孔耳片是整机安装位，两个安装孔的孔距做了适配常规2020铝型材槽宽的设计，不管是装在铝型材框架上，还是固定在亚克力、木板的设备底板上，都能直接对齐孔位锁紧，不需要额外做转接板。

　　设计的时候特意把支架的围边高度做了匹配NEMA17电机机身长度的尺寸，电机嵌入后，机身刚好被围边半包裹，既不会因为围边太高挡住电机的接线端，方便插拔电机线和调整驱动器接线，又能通过围边给电机机身提供侧向支撑，避免电机运行时的震动带动支架共振。实际在polargraph这类吊笔绘图装置上使用的时候，这个支架可以直接固定在设备的顶部横梁位置，电机输出轴朝下安装同步轮，同步带穿过支架底部的中心避让孔和吊笔小车连接，围边结构刚好能挡住同步带运行时可能出现的脱轨偏移，相当于自带了简易的同步带挡边功能，不用额外加装挡带结构，减少了整机的零件数量。

　　和市面上常见的平板式电机支架相比，这款U型支架的安装基准面是一体加工出来的，不存在折弯拼接带来的角度误差，电机安装后输出轴的垂直度能得到很好的保证，不会出现轴端偏摆导致同步带磨损加快的问题。支架的壁厚选择也兼顾了刚性和轻量化，不会因为太厚增加不必要的整机重量，也不会因为太薄导致安装孔滑丝或者支架变形，对于桌面级小型自动化设备、小型CNC雕刻机、3D打印机的挤出机或者运动轴安装、小型机械臂的关节电机固定这类场景，都能满足使用需求。在做结构设计的时候，这个支架的安装孔位可以直接复用标准NEMA17电机的安装参数，不用重新测绘孔距，能缩短整体设计周期，而且围边结构的存在，让电机的受力从原来的四个安装螺丝点受力，变成了安装面加侧面围边的面受力，长时间运行也不会出现螺丝松动导致的电机移位问题，降低了设备的维护频率。

　　实际装配的时候要注意，支架和电机贴合的安装面不需要额外加垫片，保证两个面完全贴合就能达到最好的定位精度，两侧耳片的安装孔可以根据实际安装场景选择穿M3或者M4的螺丝，孔的间隙留了足够的调整余量，安装时可以微调支架的位置，保证同步轮和从动轮的平行度，调整到位后再锁紧螺丝即可。这种围合式的支架结构还能给电机提供一定的防护，避免设备运行时掉落的杂物、线材碰到电机的输出轴或者同步轮，减少运行故障的概率。
