LC型单工光纤耦合对接适配器结构

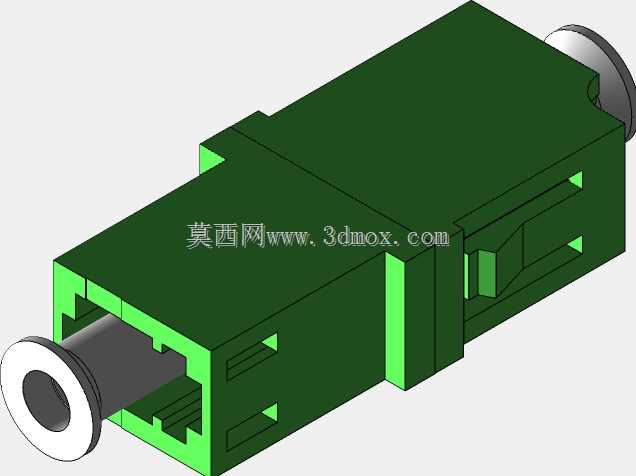

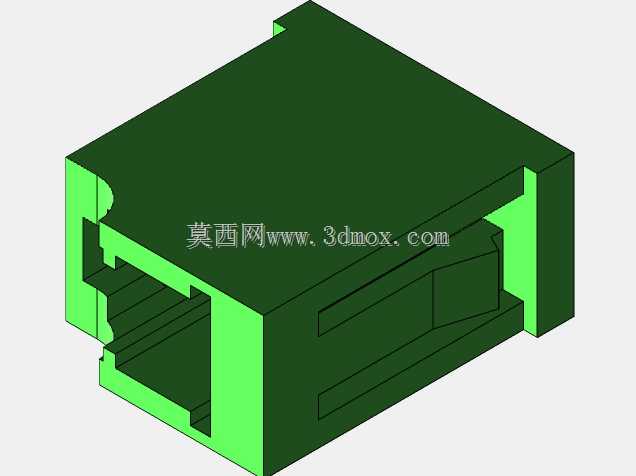

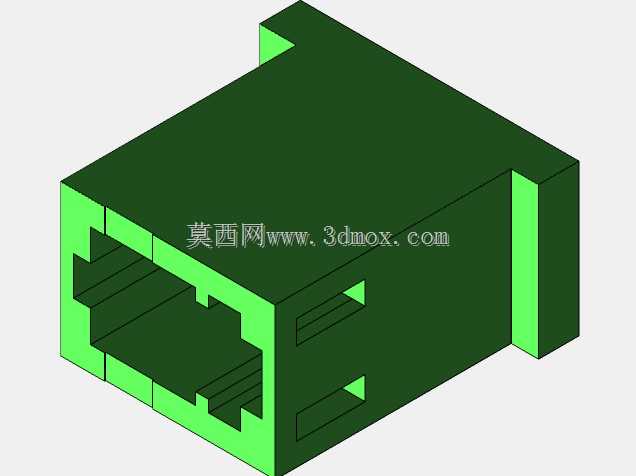

　　这款LC型光纤适配器是光通讯链路里实现光纤活动连接器精准对接的核心无源部件，日常在光纤配线架、终端盒、光电转换设备、通讯机柜内部的光链路接续场景中大量使用，核心作用是为两个LC接口的光纤跳线头提供精准的同轴定位，保证光纤端面能够实现物理贴合，最大限度降低光信号传输过程中的接续损耗，避免因对接偏移、端面间隙过大引发的回波损耗超标、信号丢包等问题。从结构设计逻辑来看，整体采用分体式卡扣拼接的壳体结构，主体使用工程塑料注塑成型，外壳做了统一的绿色着色处理，这也是行业内APC端面类型LC适配器的通用色标，方便施工人员在密集布线场景下快速识别接口类型，避免和PC/UPC端面的蓝色适配器混插造成端面损坏。壳体两侧设计了对称的弹性卡扣结构，

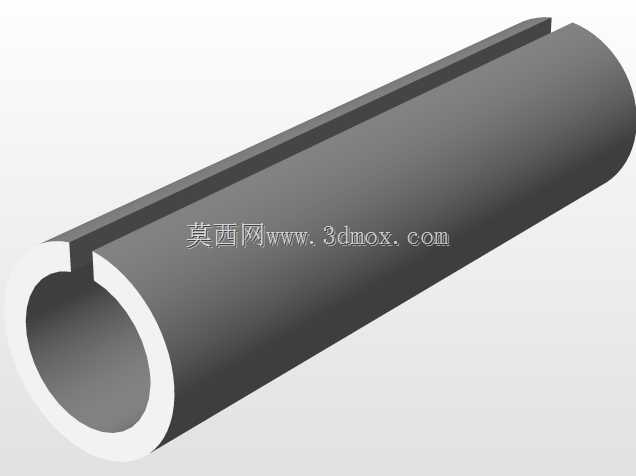

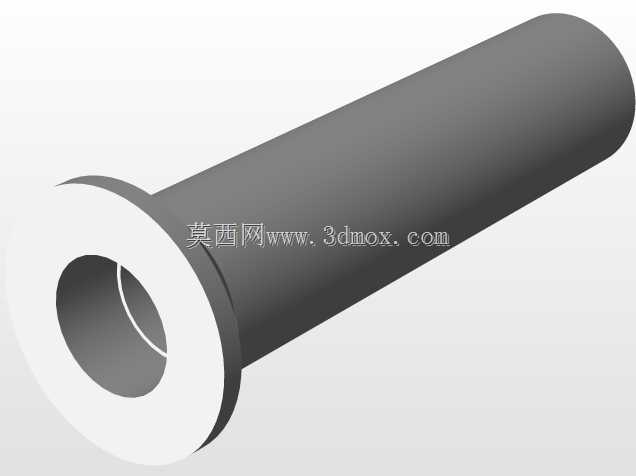

　　安装时可以直接卡入标准的面板安装方孔，不需要额外螺丝固定，卡扣的预留压缩量经过校核，卡入后面板与壳体之间不会出现松旷晃动，同时也能满足后期维护时快速拆卸更换的需求，不会在面板上残留拆卸痕迹。适配器内部内置了精密的陶瓷对中套筒，套筒的内孔尺寸与LC插针的外径做了微米级的公差匹配，能够保证两端插入的光纤插针实现严格同轴，插针的端面在套筒内部实现紧密贴合，陶瓷材质本身的高耐磨性也能保证上千次插拔后对中精度不会出现明显衰减，满足通讯线路长期运维的插拔需求。从安装边界尺寸来看，整体外形适配行业通用的LC单工适配器安装开孔标准，壳体的宽度、高度尺寸完全符合常规光纤面板、配线架模块的安装位尺寸，两端的插接口突出面板的长度控制在合理范围，

　　不会因为突出过长影响机柜内部的走线空间，也不会因为突出过短导致跳线头插合不到位。两端的接口内部做了导向倒角，施工人员插接线缆时不需要刻意对准，顺着倒角就能顺利将插针导入对中套筒，降低密集布线场景下的施工难度，也能避免硬插导致的陶瓷插针断裂、套筒碎裂问题。壳体上的卡槽结构同时兼顾了防呆功能，LC连接器的卡扣凸起刚好可以卡入壳体对应的槽位，插合后会有清晰的卡扣反馈声，避免施工中出现虚接情况，同时也能防止设备运行过程中受线缆拉扯、震动影响导致接头松脱。在实际工程应用中，这类适配器不仅用在常规的通讯机房布线场景，在工业控制设备的光信号传输模块、广电信号传输节点、光纤到桌面的终端布线场景中也有广泛应用，设计时充分考虑了不同场景下的兼容性，

　　所有外部尺寸、接口公差都遵循行业通用标准，可以和不同厂商生产的符合规范的LC型光纤跳线实现完美适配，不需要做任何结构修改就能直接替换同类型的现有配件。建模过程中对壳体的卡扣配合间隙、陶瓷套筒的安装定位槽、接口的导向倒角都做了精准还原，没有做过度的结构简化，能够直接用于光通讯设备的结构布局校核、面板开孔尺寸验证、布线干涉检查等工作，也可以作为光通讯相关教学、结构设计参考的具象化模型，帮助设计人员快速理解这类无源光器件的内部配合逻辑与外部安装要求，避免在设备整体结构设计时出现安装位尺寸不匹配、接口空间预留不足导致的后期装配问题。
