双槽皮带轮轴组传动结构三维设计

　　这套带轮轴组结构，是工业传动场景里应用极广的动力传递单元，日常在轻工输送线、小型机床进给机构、农用辅机传动端、风机动力输入端都能见到同原理的结构身影，核心作用是在两根平行布置的轴之间完成旋转动力的传递，相比齿轮传动，带传动本身具备缓冲吸振的特性，遇到瞬时过载时皮带会在轮槽内发生打滑，能避免后端负载端的刚性冲击打坏传动零件，日常维护时只需要定期检查皮带张紧度、更换磨损的皮带即可，运维成本远低于啮合类传动结构。

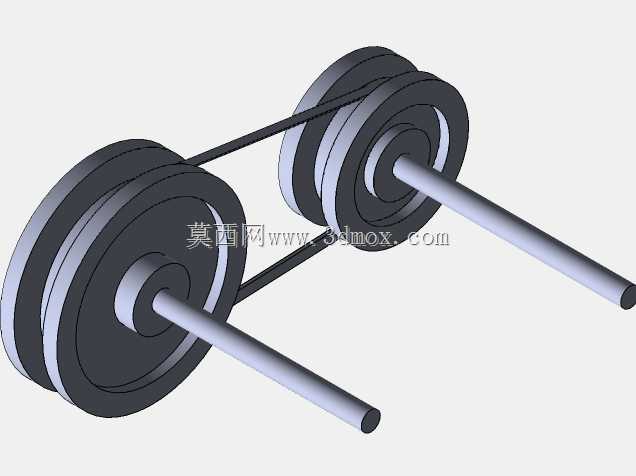

　　从结构设计逻辑来看，这套模型采用的是双槽带轮搭配平皮带的配置，两个带轮分别通过过盈配合加键连接的方式固定在各自的光轴上，轴端没有做额外的阶梯限位设计，实际应用时可以根据安装空间的需求，调整带轮在轴上的轴向固定位置，适配不同的机架安装孔位间距。带轮的轮槽做了与皮带厚度匹配的深度设计，槽壁的倾斜角度完全贴合平皮带的弯曲形变特性，避免皮带运行时出现过度的侧面磨损，延长皮带的实际使用寿命。两根轴的平行度公差在建模时已经按照带传动的安装要求做了约束，实际安装时只要保证轴端固定座的同轴度偏差在允许范围内，就不会出现皮带跑偏、掉带的问题。

　　从安装边界来看，这套结构的轴向尺寸可以根据实际传递功率的需求做等比例缩放，小功率场景下可以缩小带轮直径、缩短轴长，用在桌面级小型设备的内部传动；大功率场景下可以加大带轮直径、增加轮槽数量，搭配多根皮带提升传动负载能力。轴的两端预留了安装轴承位的空间，实际装配时可以根据转速需求选择深沟球轴承或者滑动轴套，转速高于1500转的场景优先选择密封型深沟球轴承，降低日常润滑维护的频率；低转速大负载的场景可以选用铜基滑动轴套，提升径向承载能力。

　　设计过程中重点考虑了皮带张紧的调整空间，两个轴的中心距预留了5%-10%的调整余量，实际安装时可以通过调整其中一根轴的固定座位置，来调整皮带的张紧程度，不需要额外加装张紧轮就能满足传动要求，简化了整体的安装结构。带轮的轮缘部分做了轻微的中凸设计，这是平皮带传动里很细节的设计点，皮带运行时会自动对中到轮缘的中心位置，即便安装时存在微小的轴向偏差，也不会出现皮带从轮槽脱出的问题。轴的表面粗糙度要求在建模时也做了对应设定，与带轮配合的轴段粗糙度要达到Ra1.6以上，保证过盈配合的连接强度，与轴承配合的轴段粗糙度达到Ra0.8，满足轴承内圈的装配精度要求，其余非配合轴段可以做Ra3.2的粗加工处理，降低不必要的加工成本。

　　在实际选型应用时，首先要核算需要传递的扭矩大小，根据扭矩匹配对应的皮带型号和带轮直径，小扭矩场景下可以选用单槽带轮，进一步压缩结构的占用空间，大扭矩场景下除了增加轮槽数量，还可以在轴上加装挡圈，限制带轮的轴向窜动。这套结构的建模过程完全按照实际加工装配的逻辑搭建，每个零件的配合面都做了对应的公差约束，导入到装配环境中可以直接做干涉检查，也可以直接导出工程图用于生产加工，不需要再做额外的结构修正。日常做设备改型时，只需要调整带轮的节圆直径、轴的长度和直径参数，就能快速衍生出适配不同功率、不同安装空间的传动单元，大幅缩短同类型结构的设计周期。
