球头式平板合页铰链结构三维设计

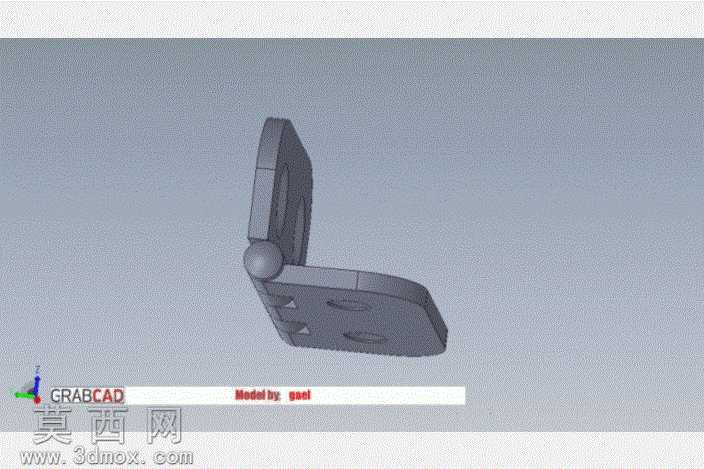

本作品为球头式平板铰链的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先分别完成两个铰接页片、球头铰接销轴的独立零件建模，再通过同轴心、面重合等标准配合关系完成整体装配，确保模型各部件的运动自由度符合真实铰链的转动逻辑。零件建模阶段，针对带安装孔的平板页片，先绘制页片的轮廓草图，通过拉伸凸台命令生成页片基体，再对页片边缘做圆角过渡处理，避免尖锐棱角带来的应力集中问题，随后在页片对应位置绘制安装孔草图，通过拉伸切除命令生成沉头安装孔，孔位尺寸参考常规门窗五金的安装标准设定，保证后续装配的通用性。针对球头铰接结构，先绘制球头销轴的旋转轮廓草图，通过旋转凸台命令生成一体化的球头与销轴结构，再对两个页片的铰接端做对应球窝的切除成型，确保球头与球窝的配合间隙控制在合理范围，既可以实现顺畅的转动开合，又不会出现松旷脱落的问题。材质与渲染环节，整体模型赋予哑光冷轧钢材质，调整材质的粗糙度、金属度参数还原普通五金冲压件的表面质感，渲染时采用柔和的环境漫反射光源，清晰呈现模型的结构轮廓、孔位分布与铰接配合细节，避免过强反光遮挡结构特征。结构设计上，该铰链采用球头铰接形式，相比传统穿销式铰链具备更好的多角度转动适配性，两个页片均为平板式结构，安装面平整，预留的沉头孔可适配常规沉头螺丝，安装后螺丝头不会突出页片表面，保证安装面的平整度，页片上的三角加强筋结构可提升页片的结构强度，在承受门窗开合的反复载荷时不易出现弯折变形。建模过程中对所有特征做了参数化关联，后续可根据实际使用场景的尺寸需求，直接修改草图参数即可快速调整铰链的整体尺寸、孔位间距、页片厚度等参数，无需重新搭建建模流程，可大幅提升同类型铰链产品的设计改型效率。模型完成装配后还进行了干涉检查，验证开合全行程内各部件无碰撞干涉，转动行程符合门窗五金件的常规开合角度需求，整体结构紧凑，加工工艺适配常规五金冲压、铆接成型工艺，具备实际生产参考价值。
