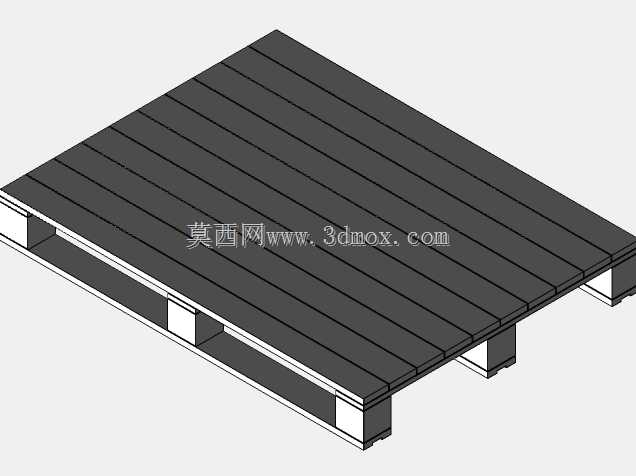

工业仓储用双面进叉塑料托盘结构设计

　　在生产制造与仓储物流环节，托盘作为单元化载具的核心部件，直接决定了货物周转效率、堆码安全系数与仓储空间利用率，本次设计的968×745规格托盘，正是面向中小型零部件周转、线边仓暂存、窄通道货架存储场景开发的适配型载具。从实际使用场景出发，这类尺寸的托盘主要适配手动液压叉车、低位电动拣选车的作业需求，相比通用1200×1000标准托盘，其占地面积更小，能够在宽度1.2米的窄通道内完成90度转向进叉，尤其适合电子零部件加工、小型机加工车间的线边物料周转，也可配合自动化立体库的迷你货位使用，解决小批量多批次物料的单元化承载问题。

　　设计过程中首先考虑的是进叉兼容性，托盘采用三向进叉的墩式支撑结构，底部支撑墩的高度预留100mm的进叉空间，既满足手动叉车的最低进叉高度要求，也适配部分带伸缩货叉的小型堆垛设备的取放需求；面板采用整面密肋铺板结构，肋条间距控制在25mm以内，避免小尺寸零件、包装盒从缝隙掉落，同时面板表面做细微的防滑纹理处理，当货物堆码高度达到1.2米时，即使在叉车行驶过程中产生小幅晃动，纸箱、周转箱类货物也不会出现滑移错位。支撑墩的布局经过受力仿真优化，三个纵向支撑墩对应叉车货叉的常规间距，两个横向支撑墩则满足侧面进叉的受力需求，每个支撑墩与面板的连接位置做圆弧过渡加强，避免长期堆码或叉车撞击时出现应力开裂。

　　从尺寸边界来看，托盘的外形尺寸严格控制在968mm×745mm，对角线误差控制在±2mm以内，能够完美适配内部尺寸1000mm×800mm的标准周转笼、货架层板，不会出现尺寸偏大卡滞或者偏小晃动的问题；托盘自身高度控制在140mm，堆码时上下托盘的支撑墩能够完全嵌合，空托盘堆叠时的嵌套高度仅为35mm/个，10个空托盘堆叠后的总高度不超过500mm，极大节省空托盘的存储占用空间。承载性能方面，面板下方的加强筋采用网格状布局，纵向筋条厚度4mm，横向筋条厚度3mm，在均匀承载1000kg货物的工况下，面板最大形变量不超过3mm，满足常规工业物料的静态堆码需求；动载工况下额定承载500kg，完全适配手动叉车短途转运的载荷要求，即使在地面存在小幅坡度的车间环境，也不会出现托盘变形垮塌的问题。

　　细节设计上，托盘的所有边角都做R15的圆弧倒角处理，避免作业过程中尖锐边角划伤操作人员、刮破货物包装；支撑墩的底部做1mm高度的防滑凸点，放置在光滑环氧地坪、金属货架层板上时能够增大摩擦力，避免托盘受外力碰撞出现滑移。同时整个托盘采用一体化结构设计，无额外拼接部件，不存在连接件松动脱落的风险，日常使用中不需要额外维护，即使表面附着油污、切削液，也可以直接用高压水枪冲洗清洁，适配机加工车间、仓储区域的复杂使用环境。针对不同货物的堆码需求，面板边缘预留了捆扎槽位，使用打包带固定货物时，打包带能够嵌入槽内，不会在转运过程中出现打包带滑移、松脱的问题，进一步提升货物周转的安全性。
