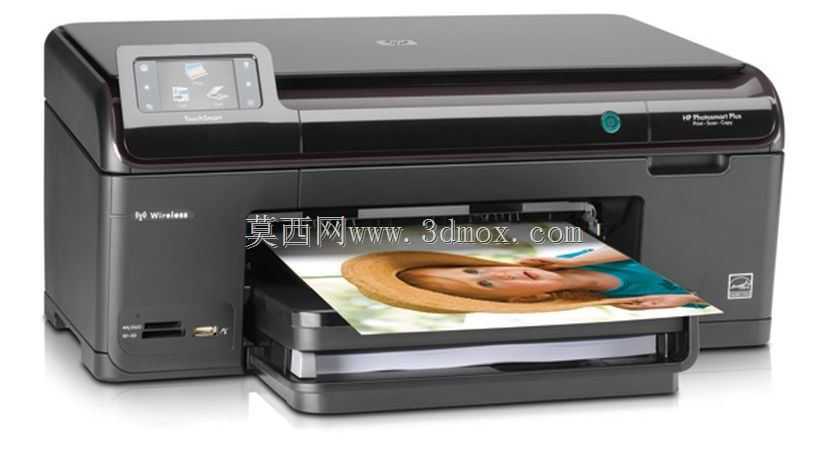

惠普Photosmart Plus B209进纸传动结构

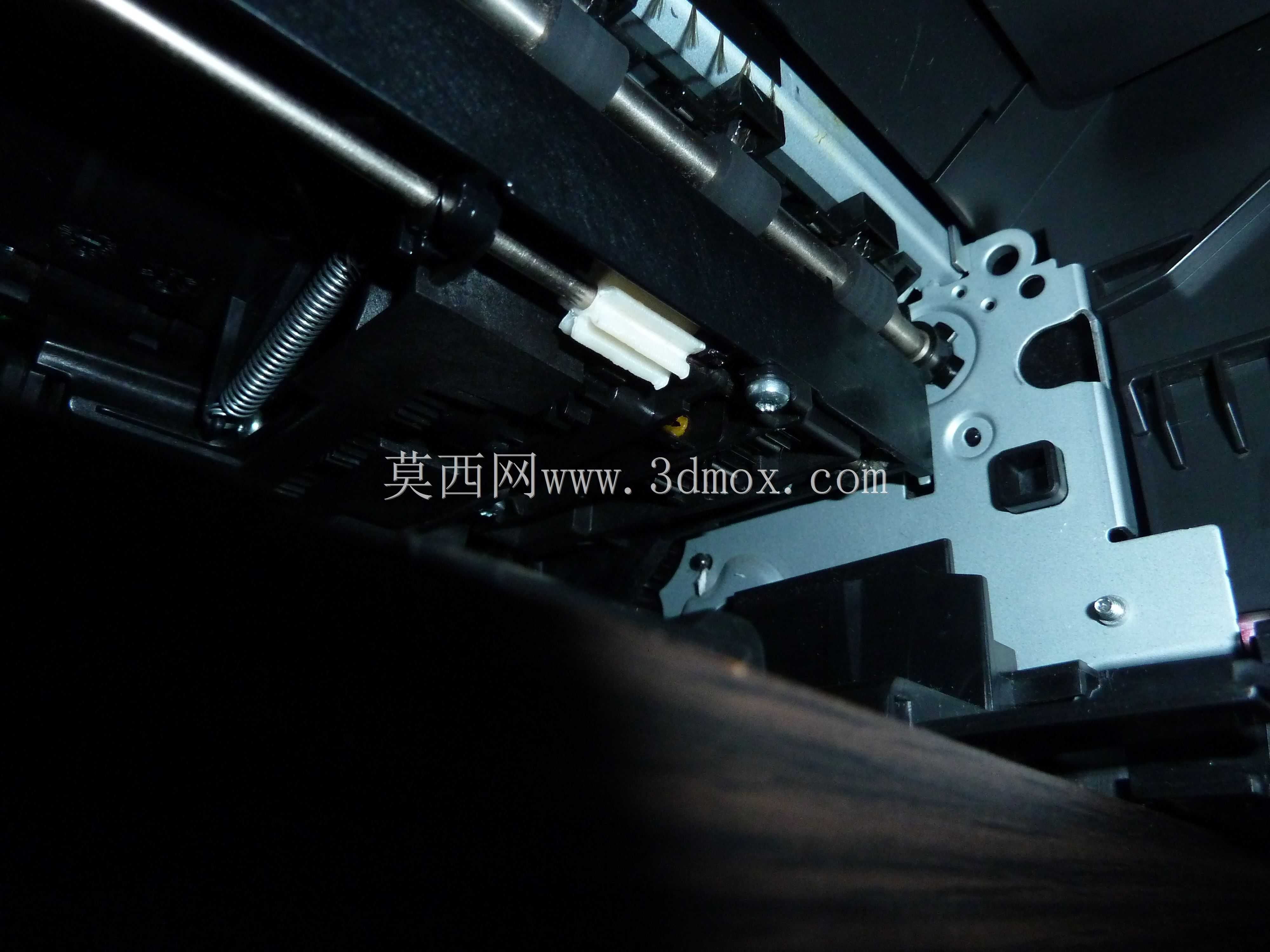

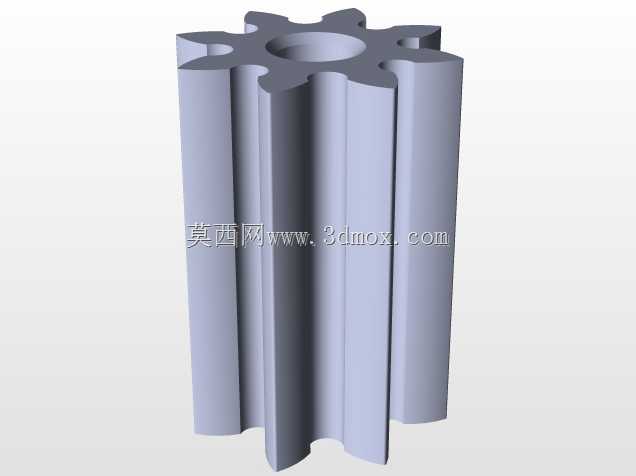

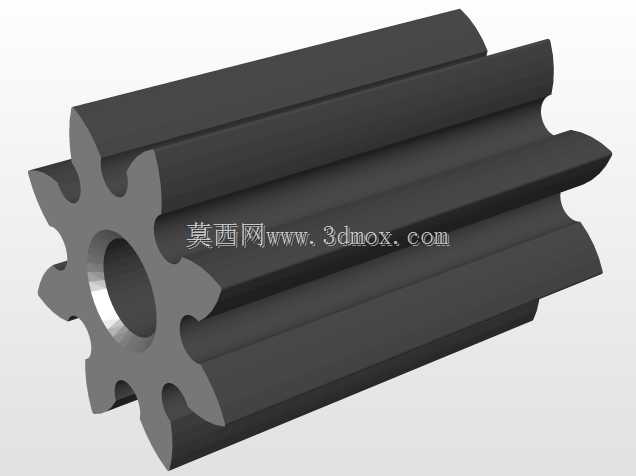

该结构对应喷墨一体机的核心走纸传动单元，日常办公场景中，文档、照片相纸的输送全靠这套机构完成精准的走纸动作，避免进纸歪斜、卡纸、多页进纸等常见故障。从结构设计来看，这套进纸传动组件采用金属辊轴搭配弹性压纸构件的组合，金属辊轴表面做了防滑纹理处理，配合弹簧提供的恒定压紧力，能适配从70g普通A4复印纸到230g高光相纸的不同厚度介质，输送过程中辊轴的同轴度公差控制在0.02mm以内，保证走纸全程无偏移。设计阶段优先考虑了传动路径的简洁性，动力从主电机输出后通过齿轮组直接传递到进纸辊，减少中间传动环节的动力损耗，齿轮啮合间隙控制在合理范围，既避免传动卡顿，也能降低长期使用后的齿轮磨损量。安装边界上，整套传动组件固定在打印机进纸仓的内侧机架上，定位孔采用两个圆孔加一个长圆孔的设计，既保证装配时的定位精度，也能抵消塑料机架成型后的轻微形变带来的装配应力，组件整体的安装高度不超过进纸仓的上沿，不会和上方的墨盒移动导轨产生运动干涉。实际使用中，这套结构的搓纸轮和压纸弹片属于易损件，设计时特意做了快拆结构，不需要完全拆解机架就能完成易损件的更换，降低后期维护的难度。走纸路径上还设置了纸张检测的触发拨杆，和机架上的传感器配合，能实时检测纸张是否到位、是否出现卡纸，一旦走纸异常就会触发设备停机保护，避免传动构件强行运转造成的零件损坏。从结构细节来看，金属支架采用冲压成型工艺，折弯处做了圆角处理，避免应力集中导致的支架断裂，所有运动部件的转动位置都添加了自润滑轴承，长期运转不需要额外加注润滑脂，适配办公设备免维护的使用需求。
