进击的巨人自由之翼立体徽章结构设计

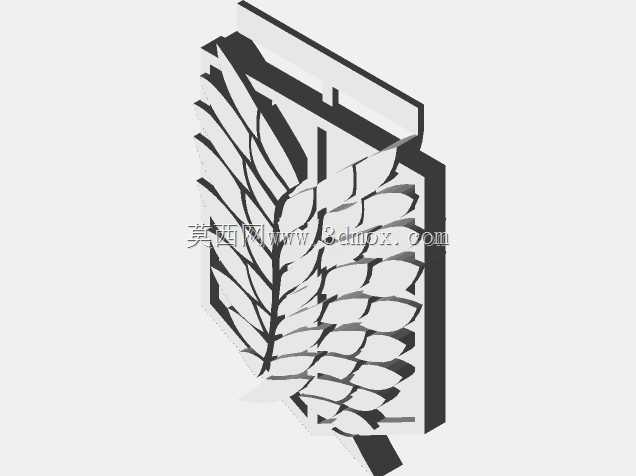

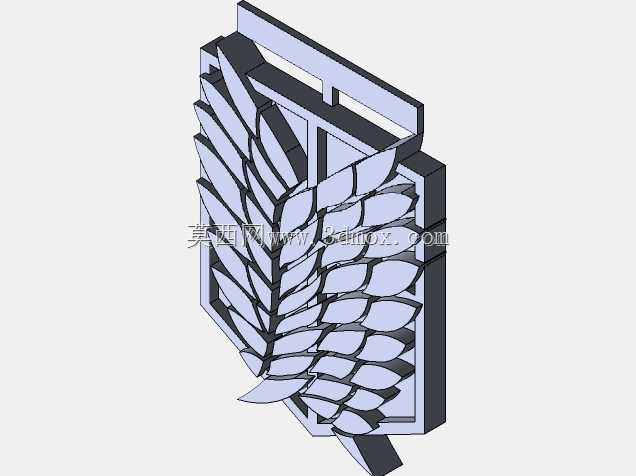

　　该立体徽章的结构设计围绕文创周边的实体佩戴、陈列场景展开，区别于平面印刷徽章，整体采用分层堆叠的立体构型，核心标识区域的翼状结构做了逐片的层级抬升处理，每片翼片的边缘都做了0.15mm的圆角过渡，既避免锐边造成的佩戴剐蹭风险，也能在不同光线角度下形成错落的光影层次，还原原作标识的视觉张力。从安装边界来看，徽章顶部预留了一体式的挂扣结构，挂扣内槽宽度适配常规3mm宽度的挂绳、别针底座，槽口内侧做了0.1mm的倒扣限位，防止佩戴过程中挂绳滑脱，整体外轮廓控制在45mm×60mm的矩形边界内，厚度方向最大尺寸为8mm，既保证立体结构的强度，也不会因为过厚造成佩戴时的硌压感。设计过程中优先考虑了不同加工工艺的适配性，

　　翼片之间的预留间隙控制在0.8mm，不管是采用金属精密冲压、失蜡铸造还是FDM3D打印工艺，都能顺利完成脱模或支撑去除，不需要额外的后期手工修整就能保证翼片轮廓的清晰度。徽章的基底部分做了1.2mm厚度的平整背板，背板边缘与外框做一体化连接，外框宽度为2mm，既作为整个徽章的结构加强筋，提升整体抗形变能力，避免日常佩戴挤压造成翼片弯折，也为后续的表面处理提供了装夹定位的基准面。功能层面，除了常规的服饰佩戴用途，该结构也可适配桌面陈列的底座安装，背板预留的平整区域可以直接粘贴磁吸片或者支撑脚，不需要额外修改结构就能实现多场景使用。结构细节上，每片翼片的厚度从根部到尖端做了渐变处理，根部厚度1.5mm保证与基底的连接强度，

　　尖端厚度收窄至0.5mm，视觉上更显轻盈，还原羽翼的轻薄质感，同时所有翼片与基底的连接位置都做了R0.5mm的圆角过渡，减少应力集中，避免跌落或挤压时翼片从根部断裂。考虑到文创产品的批量生产需求，整个结构没有设计倒扣或者需要侧抽芯的复杂结构，采用两瓣模即可完成冲压或者注塑成型，能有效降低批量加工的模具成本，分型面设置在徽章背板的后端面，成型后分型线隐藏在佩戴时的贴合面一侧，不会影响正面的视觉效果。表面处理的适配性上，外框与翼片的高度差控制在1.2mm，可以轻松实现分色电镀或者烤漆填色的工艺要求，不同高度的区域在做遮蔽处理时有明确的边界定位，不会出现溢色或者边界模糊的问题。挂扣位置与整体重心做了对正处理，佩戴时徽章不会出现倾斜歪扭的情况，挂扣的承重能力经过结构校核，可承受至少5kg的拉拽力，满足日常使用的强度要求。
