适配攀爬车改装的集成式机械臂执行组件

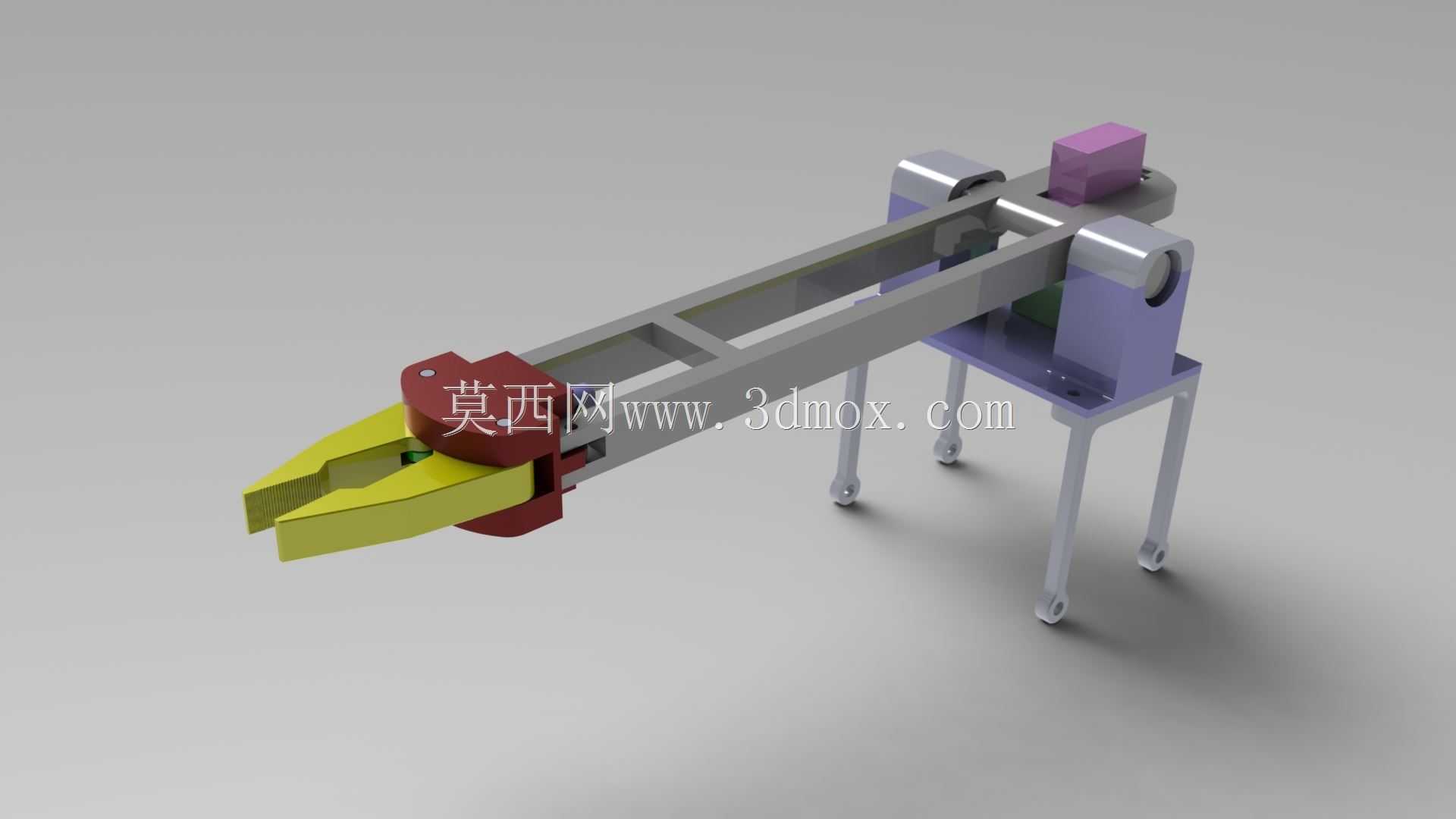

　　这套机械臂执行组件主要面向遥控攀爬模型的功能拓展场景，可直接集成在仿真攀爬车的前部车架位置，替代原有前防撞结构实现小型物件的夹持、搬运、障碍清除等动作，也可作为小型桌面演示机械结构用于教学展示、功能验证场景。从结构设计逻辑来看，整个臂身采用槽型截面的梁式结构，相比实心臂身重量降低40%以上，同时保留足够的抗扭刚度，在夹持端施加额定负载时臂身挠度可控制在0.3mm以内，不会出现明显的形变抖动。臂身与基座之间采用双铰接支点设计，两个铰接点同轴布置，配合内置的驱动件可实现臂身在垂直平面内0-75度的俯仰动作，铰接位置采用自润滑衬套配合，长期往复转动不会出现卡滞、磨损间隙过大的问题。基座部分采用四点支撑的支腿结构，

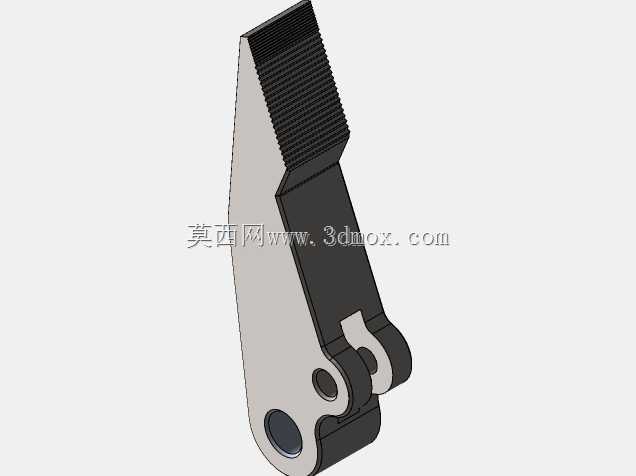

　　每个支腿底部预留标准安装孔位，可直接通过M2规格的紧固件固定在攀爬车的前部安装位，支腿的高度经过匹配调校，安装后臂身的水平中心线与车架主梁中心线保持齐平，不会出现俯仰动作时与车架外壳、转向拉杆发生运动干涉的情况。夹持端采用平行夹爪结构，两个爪片采用对称式设计，爪尖做了15度的倒角处理，在夹持不规则外形物件时可自动导正物件位置，爪片与驱动滑块之间采用快拆式连接结构，可根据夹持物件的类型更换不同纹理、不同外形的爪片，比如夹持光滑圆柱物件时可更换带V型槽的爪片，夹持纸质、布料类软质物件时可更换带防滑纹理的橡胶贴面爪片。臂身中部预留了走线槽空间，驱动线缆、信号线缆可直接埋入槽型臂身的内部空腔，从基座尾部的出线口引出连接到车身上的控制板，

　　不会出现线缆外露被树枝、石块勾挂拉扯的问题。从安装边界来看，整套组件安装后总长度为128mm，基座部分总宽度为46mm，臂身处于水平状态时总高度为52mm，夹持端完全张开时爪片最大开度为32mm，完全闭合时两爪片贴合间隙小于0.1mm，可稳定夹持重量在200g以内的物件。在运动行程设计上，臂身俯仰到最高位置时夹持端距离安装基面的高度为87mm，俯到最低位置时夹持端可接触到安装基面以下5mm的位置，完全覆盖攀爬车行驶过程中前部可触及的作业范围。夹爪的开合行程与臂身的俯仰动作采用独立驱动控制，可通过遥控通道分别映射两个动作，实现夹爪开合、臂身俯仰的独立操控，也可通过控制板编程实现两个动作的联动，比如夹持物件后自动抬升臂身、

　　放下物件后自动收回臂身的预设动作。结构上所有的转动配合位置都预留了0.05mm的配合间隙，采用3D打印加工时也可顺利装配，不需要二次打磨修配，臂身的槽型结构侧壁厚度为2.5mm，采用PLA、ABS等常规3D打印材料制作时即可满足强度要求，若采用尼龙、碳纤维增强材料打印，可进一步提升结构的抗冲击性能，适应攀爬车越野行驶时的颠簸、碰撞工况。基座与臂身的铰接位置设置了硬限位结构，臂身俯仰到上下极限位置时会通过结构硬限位阻挡，不会出现驱动件过转损坏结构的问题，夹爪的开合位置也同样设置了硬限位，避免驱动件过流烧损。整套组件的所有零件都采用模块化拆分设计，单个零件的最大尺寸不超过100mm，可适配普通桌面级FDM3D打印机的成型尺寸，不需要拆分打印后拼接，装配时仅需要用到M2、M1.7两种规格的紧固件，不需要定制特殊规格的连接件，后期维护更换零件时可单独拆卸损坏的零件替换，不需要拆解整个臂体结构。
