45度轴交角锥齿轮角度传动结构

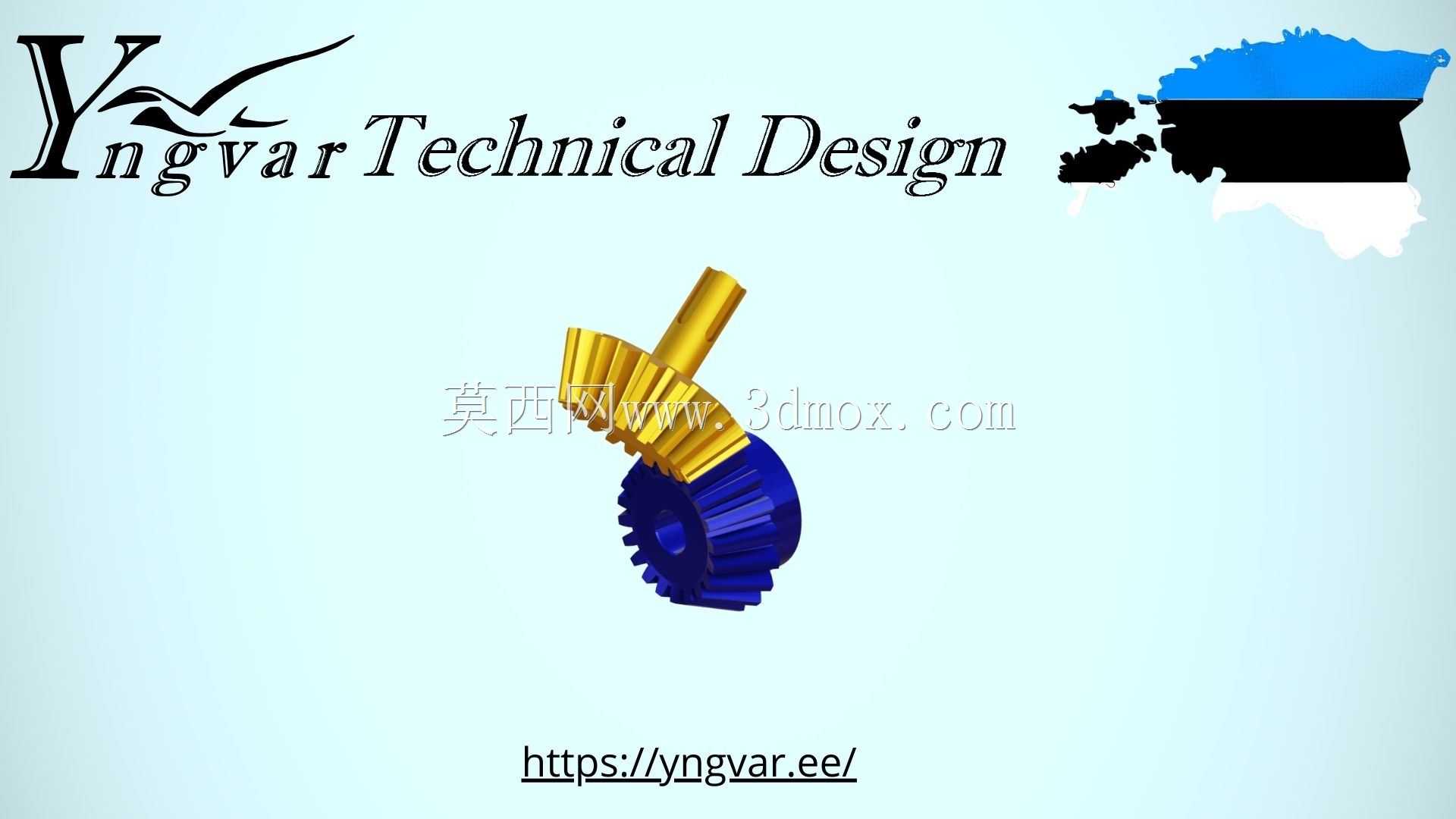

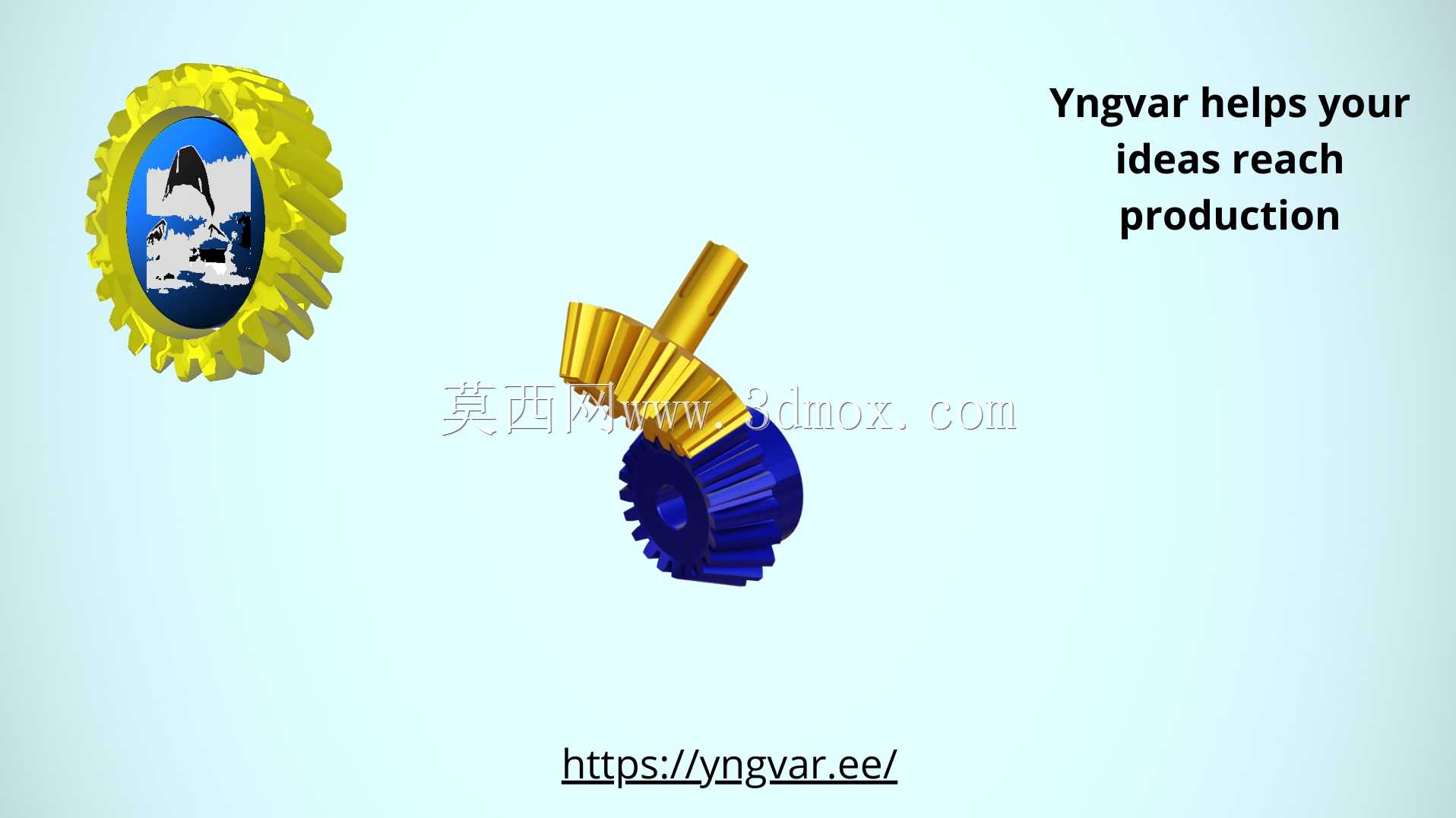

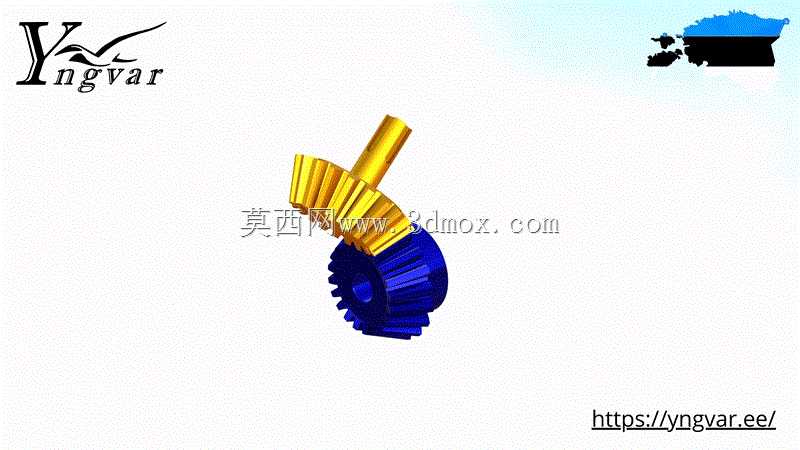

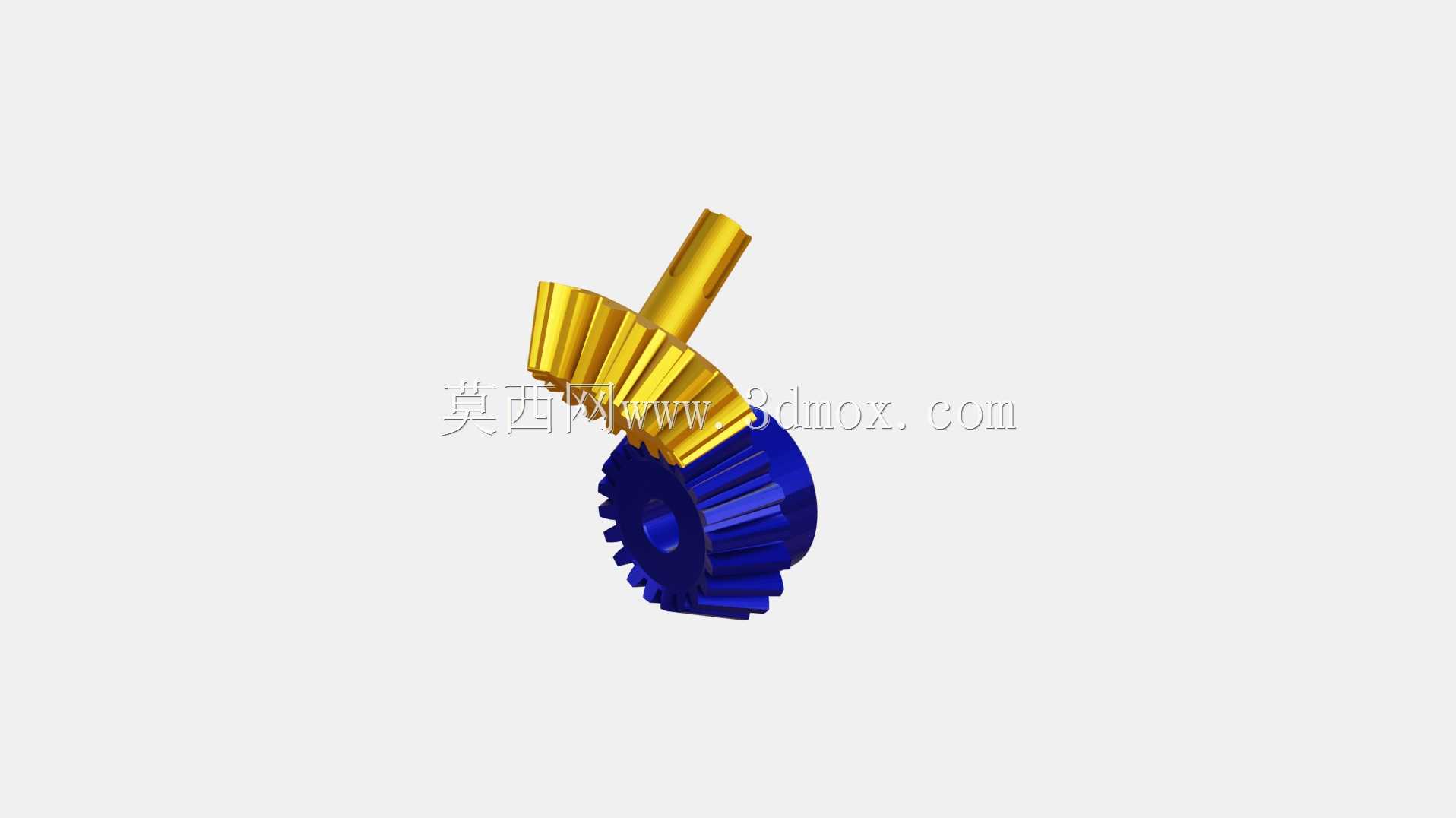

　　在非标自动化传动布局、小型变速机构以及需要改变动力传递方向的紧凑型设备中，常规90度正交锥齿轮往往无法适配特殊的空间排布需求，45度轴交角的锥齿轮传动结构便成为这类场景下的核心传动部件。这类传动结构不需要额外增加中间换向轮组，就能直接将输入轴的动力以45度夹角传递至输出轴，大幅压缩传动链路的占用空间，尤其适合安装空间局促、动力输入输出端存在非直角转向需求的设备，比如部分小型食品包装线的动力分路结构、台式加工设备的主轴换向单元、定制化工装的动力传递模块，都能看到这类非正交锥齿轮传动的应用。

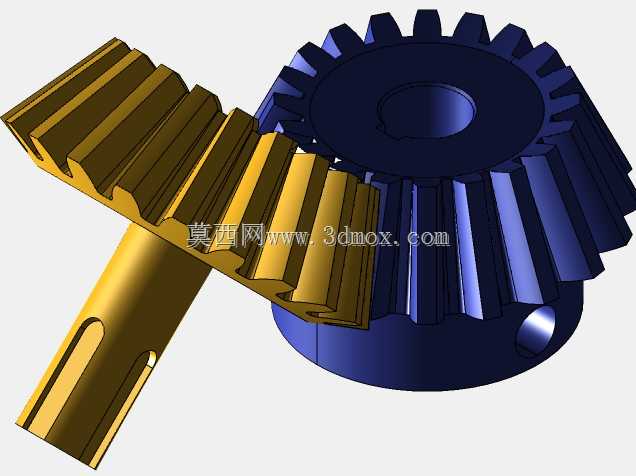

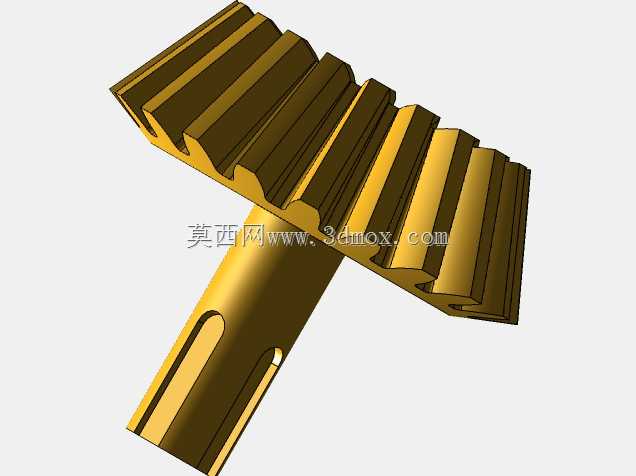

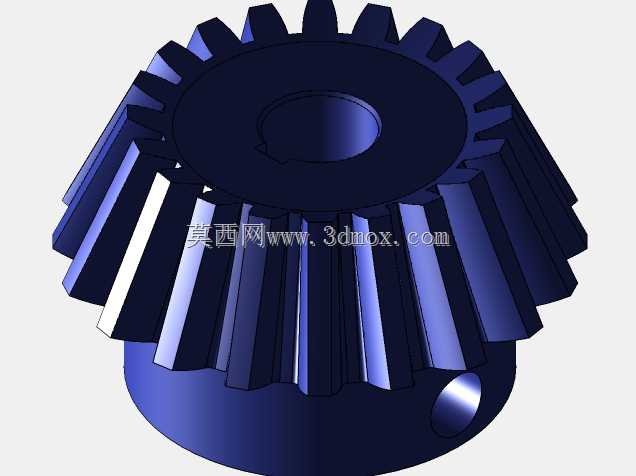

　　从功能特性来看，这套锥齿轮传动采用等齿数配比设计，传动比为1:1，输入与输出端转速保持一致，仅改变动力传递的方向，不会对输出扭矩、转速做额外调整，适配需要等速换向的传动场景。轮齿采用渐开线锥齿形设计，啮合过程中齿面接触为线接触逐步过渡，相比直齿交错传动结构，啮合重合度更高，传动过程的冲击更小，运行噪音更低，能够在中低速传动场景下保持稳定的动力输出，不会出现明显的传动回差。齿轮主体分为两个啮合部件，主动轮集成轴段结构，可直接与动力输出端的联轴器、带轮配合安装，不需要额外设计齿轮与轴的连接结构，减少装配环节的累计误差；从动轮为盘式锥齿轮结构，中心预留轴孔安装位，可根据实际安装需求加工键槽、顶丝孔等固定结构，适配不同直径的输出轴安装要求。

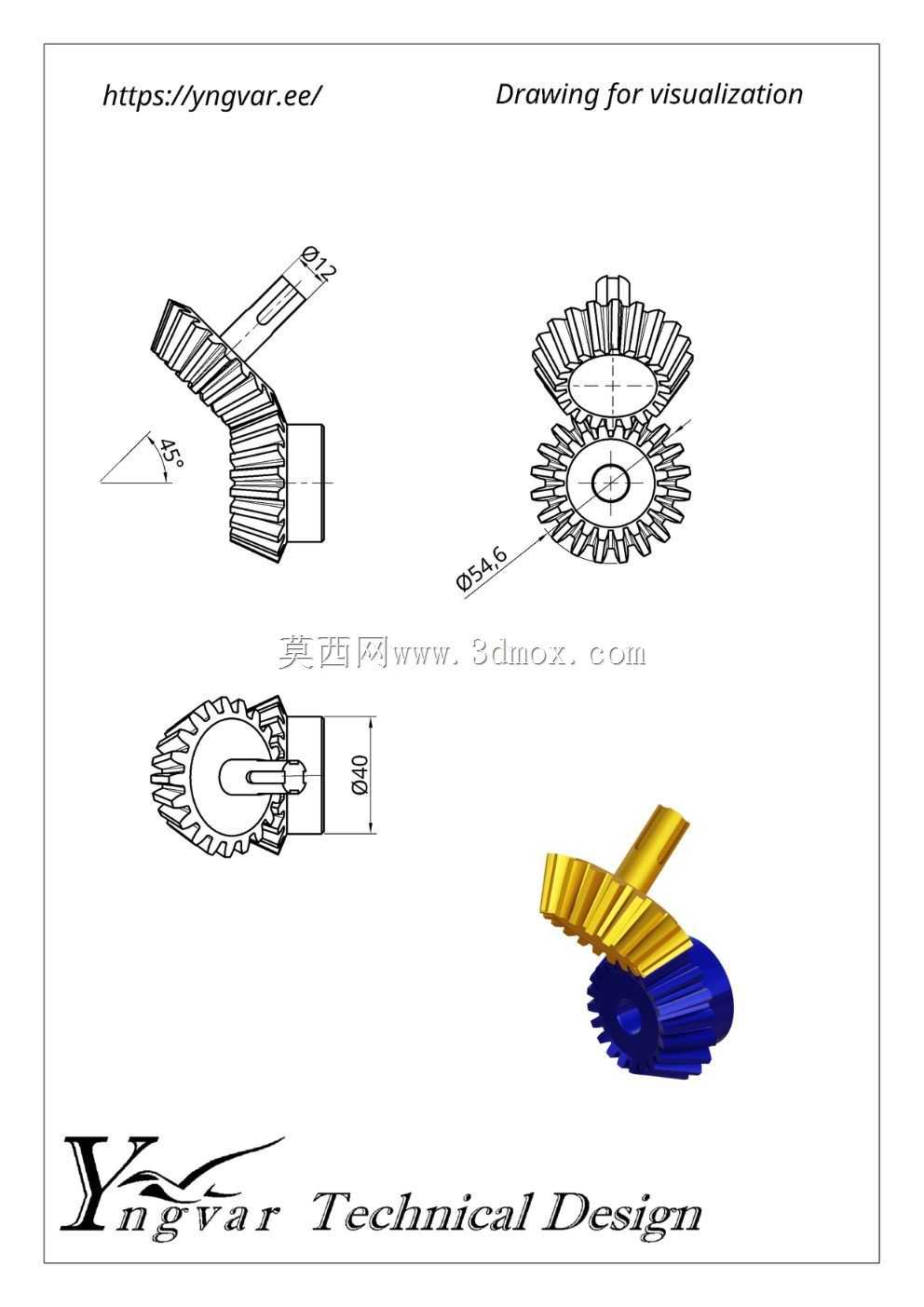

　　设计过程中，首先需要明确两轴的轴交角参数为45度，区别于常规正交锥齿轮的90度轴交角，分锥角的计算需要匹配轴交角参数，两个齿轮的分锥角之和等于45度，等传动比设计下两个齿轮的分锥角均为22.5度，这一参数是整个齿轮设计的核心基准，直接决定轮齿的啮合精度。齿形参数设计上，模数选取需要结合传递扭矩大小核算，保证齿根弯曲强度、齿面接触强度满足额定负载下的使用要求，避免长期运行出现齿面磨损、断齿等失效问题。轮齿的齿向、齿厚参数需要匹配啮合侧隙要求，预留合理的安装调整间隙，既不能因为侧隙过大导致传动回差超标，也不能因为侧隙过小出现装配卡滞、运行发热咬死的问题。

　　安装边界方面，这套传动结构的整体外轮廓由两个锥齿轮的啮合外径、轴段伸出长度共同决定，主动轮的轴段长度可根据实际安装空间调整，在保证轴段抗弯强度的前提下，尽量缩短轴段悬伸长度，减少轴端受力带来的挠度变形，避免轮齿啮合偏载。从动轮的安装端面需要与安装基准面保持平行，保证两轴的轴交角误差控制在允许范围内，通常轴交角的安装误差需要控制在分级精度对应的公差范围内，否则会导致轮齿接触偏向齿端，加剧局部磨损，大幅缩短齿轮使用寿命。装配过程中需要通过涂色法检查轮齿接触斑点，接触斑点需要位于齿面中部，沿齿高、齿长方向的占比符合传动精度要求，如果接触位置偏移，需要通过调整垫片厚度微调两齿轮的轴向安装位置，保证啮合状态处于最优区间。

　　实际应用中，这类45度锥齿轮传动结构不需要额外的换向箱体支撑时，也可以集成在小型设备的内部安装位，通过轴承座分别固定两个齿轮轴，配合润滑脂润滑就能满足长期运行要求，相比采用蜗轮蜗杆、多组圆柱齿轮换向的结构，整体结构重量更轻，传动效率更高，没有蜗轮蜗杆传动的自锁限制，可实现正反两个方向的动力传递，适配需要双向传动的设备工况。在做整机结构布局时，需要预留出齿轮啮合的安全防护空间，避免异物落入啮合区导致轮齿卡滞损坏，同时要考虑后期维护时的润滑加注、磨损检查的操作空间，不需要完全拆解周边结构就能完成日常维护操作。
