M8螺纹圆柱形感应传感器结构设计

　　在自动化生产线的工位检测、物流分拣的到位判断、小型设备的行程限位场景里，小规格螺纹型感应传感器的应用占比一直居高不下，这类元件不需要和被测物体直接接触，靠电磁感应原理就能完成金属物体的存在判定，不会因为反复机械接触产生磨损，在高速往复运动的工位上能长期保持稳定的检测精度，比机械接触式的限位开关寿命高出数倍。这次设计的M8规格感应传感器，首先从安装适配性出发，外壳采用标准M8外螺纹结构，这是工业领域小尺寸传感器最通用的安装规格，不管是设备机架上预留的螺纹安装孔，还是配合配套的安装螺母、支架，都能直接适配，不需要额外做安装位的定制加工，安装时只需要把传感器穿入预留孔，用两个锁紧螺母从安装板两侧拧紧，就能快速固定检测位置，后期调整检测距离的时候，只需要松开螺母旋转传感器调整伸出长度，再重新锁紧即可，现场调试的操作门槛很低。

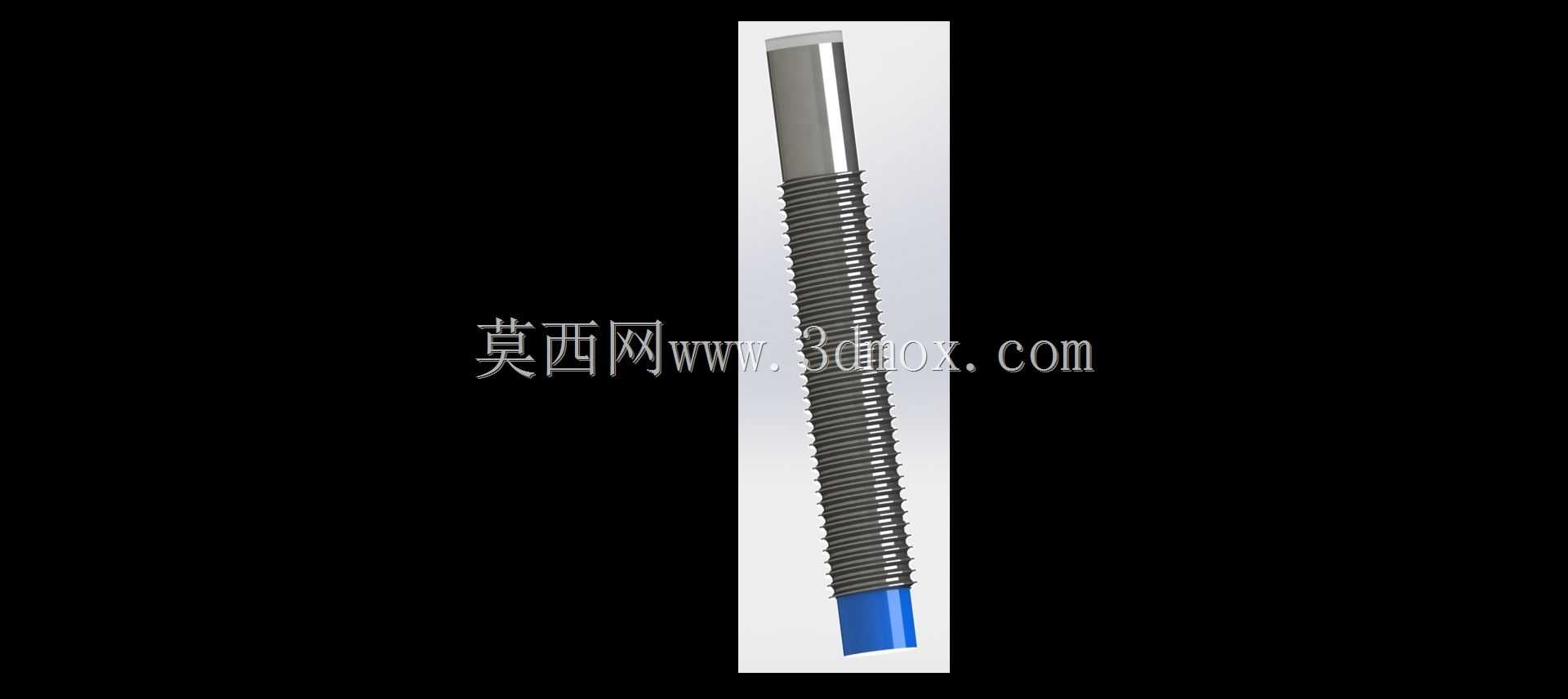

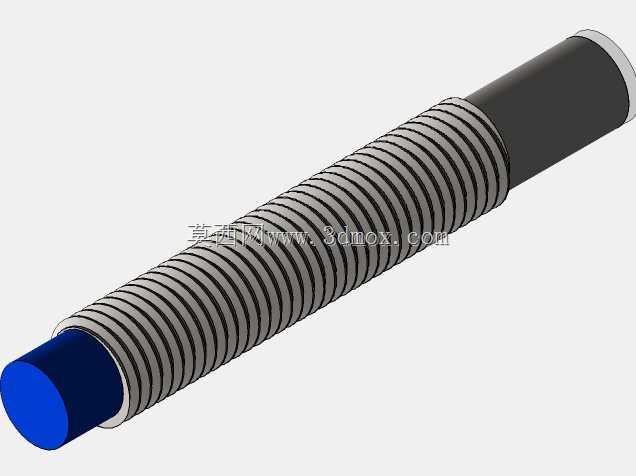

　　从结构分层来看，整个传感器分为三个功能段，最前端是感应检测端，采用非金属的密封端盖，既可以保证内部感应线圈的电磁场能够正常穿透，不会被金属外壳屏蔽检测信号，又能起到密封防护作用，阻挡车间里的切削液、粉尘、细小金属碎屑进入传感器内部，适配车间复杂的生产环境；中间段是全螺纹的外壳主体，螺纹长度覆盖了常规1-5mm厚度安装板的使用需求，不管是薄型的钣金设备护板，还是稍厚的型材安装支架，都能有足够的螺纹啮合长度保证安装牢固，外壳金属部分采用黄铜镀镍材质，既有足够的结构强度，拧紧螺母的时候不会因为受力变形滑牙，又有不错的抗腐蚀能力，在有少量油污、弱腐蚀介质的环境里也能长期使用；尾段是出线端的防护结构，做了渐缩的过渡设计，线缆和外壳衔接的位置做了应力释放结构，设备运行过程中线缆被拉扯、弯折的时候，不会直接拉扯内部的接线焊点，避免出现线芯断裂、焊点脱开的故障。

　　设计过程中首先考虑的是检测性能和结构尺寸的平衡，M8规格的传感器本身外径很小，内部要容纳感应线圈、信号处理电路板、接线端子这些元件，外壳的壁厚不能做的太厚，不然会压缩内部元件的安装空间，影响检测线圈的有效直径，最终拉低检测距离；但壁厚也不能过薄，不然安装拧紧的时候外壳容易变形，挤压内部的电路板或者线圈，导致检测参数漂移甚至元件损坏。经过反复的结构校核，最终把外壳壁厚控制在合理区间，既保证了内部有足够的空间排布元件，让标准检测距离达到常规M8传感器的行业通用水平，又保证了外壳的结构强度，满足安装时的拧紧力矩要求。

　　在安装边界的设计上，除了螺纹本身的安装尺寸，还考虑了传感器周围的金属干扰问题，设计时预留了足够的安全间距参考，传感器头部周围一定范围内不能有其他金属构件紧贴，不然会干扰感应线圈的电磁场，导致检测距离变短、误触发甚至无信号输出；同时两个同规格的传感器并排安装的时候，也要保持足够的间距，避免相邻传感器的磁场互相干扰。尾段的线缆采用耐油柔性线缆，能够适配设备上常见的拖链往复运动场景，线缆弯曲半径满足工业布线的常规要求，不会因为长期反复弯曲出现线芯断裂的问题。

　　从实际使用的角度出发，这类小规格M8传感器经常用在空间紧凑的安装位置，比如小型自动化模组的滑台限位、3D打印机的运动到位检测、小型装配工位的工件到位判断，这些场景本身安装空间狭小，不可能用大尺寸的传感器，M8的外径刚好能在狭小空间里完成安装，同时螺纹安装的方式比光滑圆柱抱紧式的安装方式固定更可靠，设备运行产生振动的时候也不会出现传感器位置偏移，导致检测位置失准。感应端的平面设计也避免了积尘积液的问题，前端没有凸起或者凹陷的结构，车间里的灰尘、切削液溅到上面之后，不会在前端堆积影响检测性能，日常维护只需要定期擦拭前端表面即可，不需要复杂的保养操作。

　　整个结构的密封设计也做了充分考虑，外壳和前端盖、尾段线缆衔接的位置都做了密封处理，能够达到工业场景常规的防护等级要求，在有喷淋、粉尘较多的车间环境里，不需要额外加装防护套就能直接使用，降低了用户的使用成本。内部的信号处理电路板做了灌封处理，除了进一步提升防护能力，还能增强抗振动性能，设备运行产生的振动传递到传感器的时候，灌封层可以固定内部的电路板和线圈，避免元件因为长期振动出现引脚脱焊、线圈移位的问题，提升产品的长期使用可靠性。
