水下机器人七叶螺旋桨推进器结构设计

　　水下作业场景中，ROV的动力输出直接决定了设备的巡航稳定性、负载能力以及复杂水域的通过性，这款七叶结构的推进器螺旋桨，正是针对中小型观察级、轻作业级水下机器人的动力需求开发的核心推进部件。不同于水面船舶的螺旋桨设计，水下机器人的作业深度跨度从近岸浅水区到数百米深水层，水体密度变化、紊流扰动、附着生物阻力都对推进部件的水动力效率提出了更严苛的要求，这款桨叶在设计阶段就优先考虑了低转速下的推力输出平顺性，避免多桨协同工作时产生的流场耦合扰动，影响ROV的悬停定位精度。

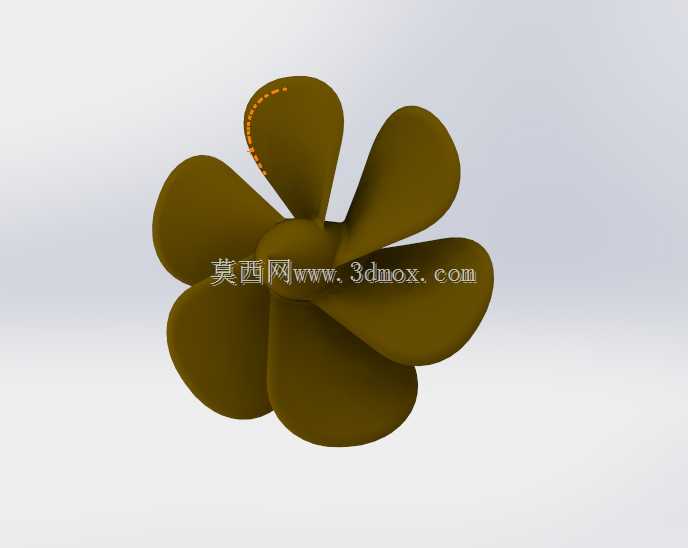

　　从功能特性来看，七叶的叶片布局并非简单增加叶片数量，而是通过非等距的叶梢间隙设计，打散叶片旋转时产生的规律性涡流，降低水下推进时的空泡效应，减少空泡剥蚀对桨叶表面的损伤，同时降低推进过程中的流体噪声，这一特性对于搭载声学探测设备的ROV尤为重要，能够减少动力系统噪声对声呐、水下声学通讯设备的信号干扰。每一片桨叶的翼型截面都采用了从叶根到叶梢的渐变扭角设计，叶根区域厚度更大，承担扭矩传递的主要载荷，叶梢区域做了收薄处理，减少叶梢涡流带来的能量损耗，整体曲面过渡连续无突变，避免应力集中点在长期交变载荷下出现结构疲劳。

　　设计过程中，首先要匹配常用的水下直流无刷推进电机的输出特性，桨叶的中心安装毂采用标准的锥面配合加平键定位的结构，能够适配市面上主流的200W到500W级别的水下密封推进电机，安装毂的端面预留了锁紧螺母的配合空间，安装时不需要额外定制转接件，能够直接压装到电机输出轴上，降低改装成本。桨叶的整体回转直径控制在100mm到120mm区间，这个尺寸边界既能够保证足够的推力输出面积，又不会因为直径过大导致ROV整体横向尺寸超标，能够适配宽度在300mm到500mm之间的中小型ROV框架，安装时只需要保证桨叶旋转平面与框架结构的间隙不小于10mm，就可以避免流场被框架结构干扰，保证推进效率。

　　实际应用中，这款推进桨既可以作为ROV的水平推进部件，提供前后巡航以及转向的动力，也可以作为垂向推进部件，提供升潜以及姿态调整的推力。在浅海养殖区巡检、坝体水下结构检测、管道内部探查等场景下，水体中往往存在较多的悬浮纤维、泥沙颗粒，桨叶的大圆角过渡设计能够减少杂物缠绕的概率，即使有少量水草、纤维缠绕到叶根位置，也不会像高速窄叶桨那样瞬间卡滞，能够维持基本的推力输出，保证ROV可以顺利回收。针对不同的航行需求，桨叶的曲面设计兼顾了正反转的推力对称性，当ROV需要精准悬停时，正反转切换的推力差控制在5%以内，不会因为正反推力不均导致姿态调整时出现过冲，配合飞控系统的动力分配，能够实现厘米级的悬停定位精度。

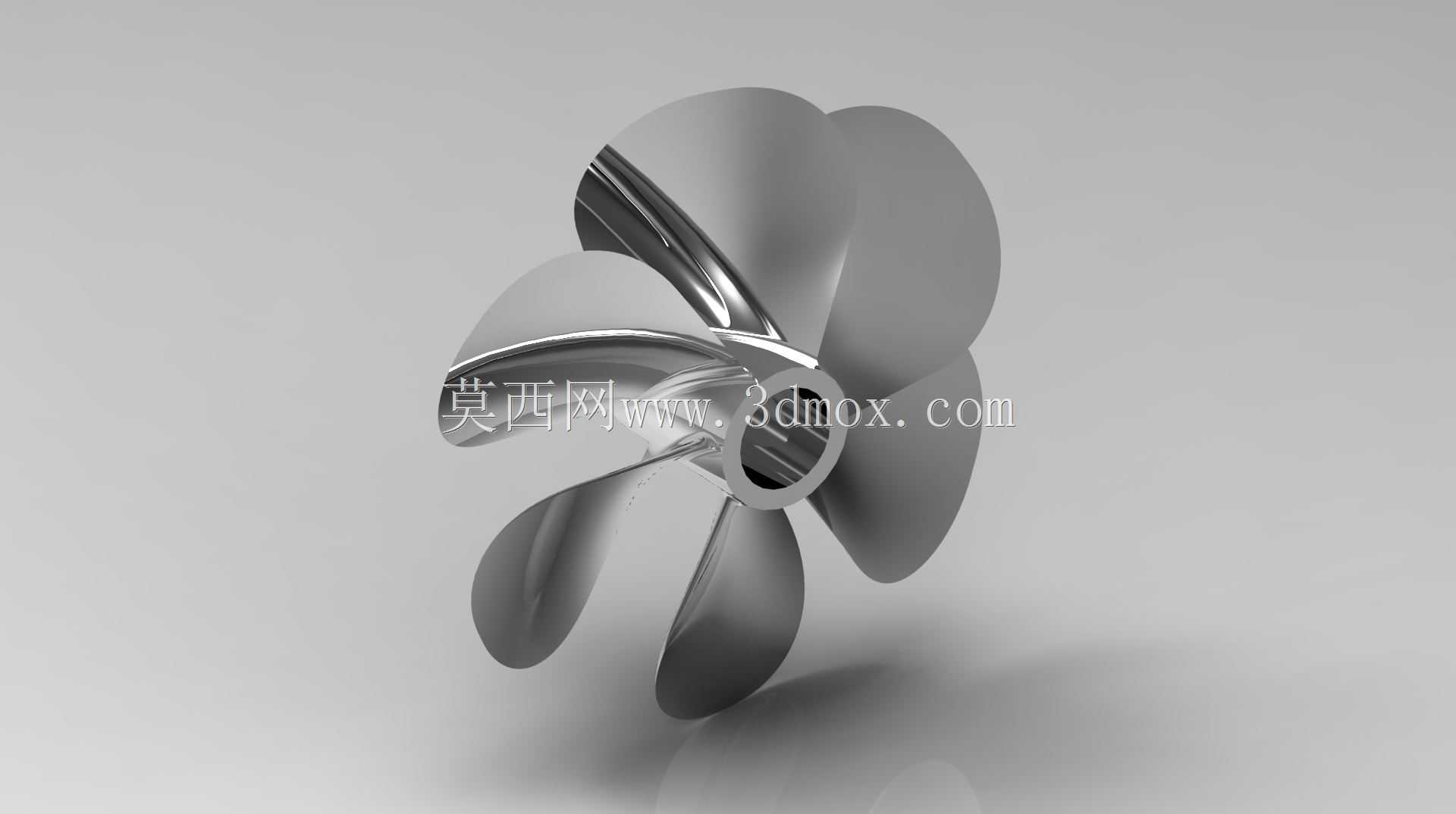

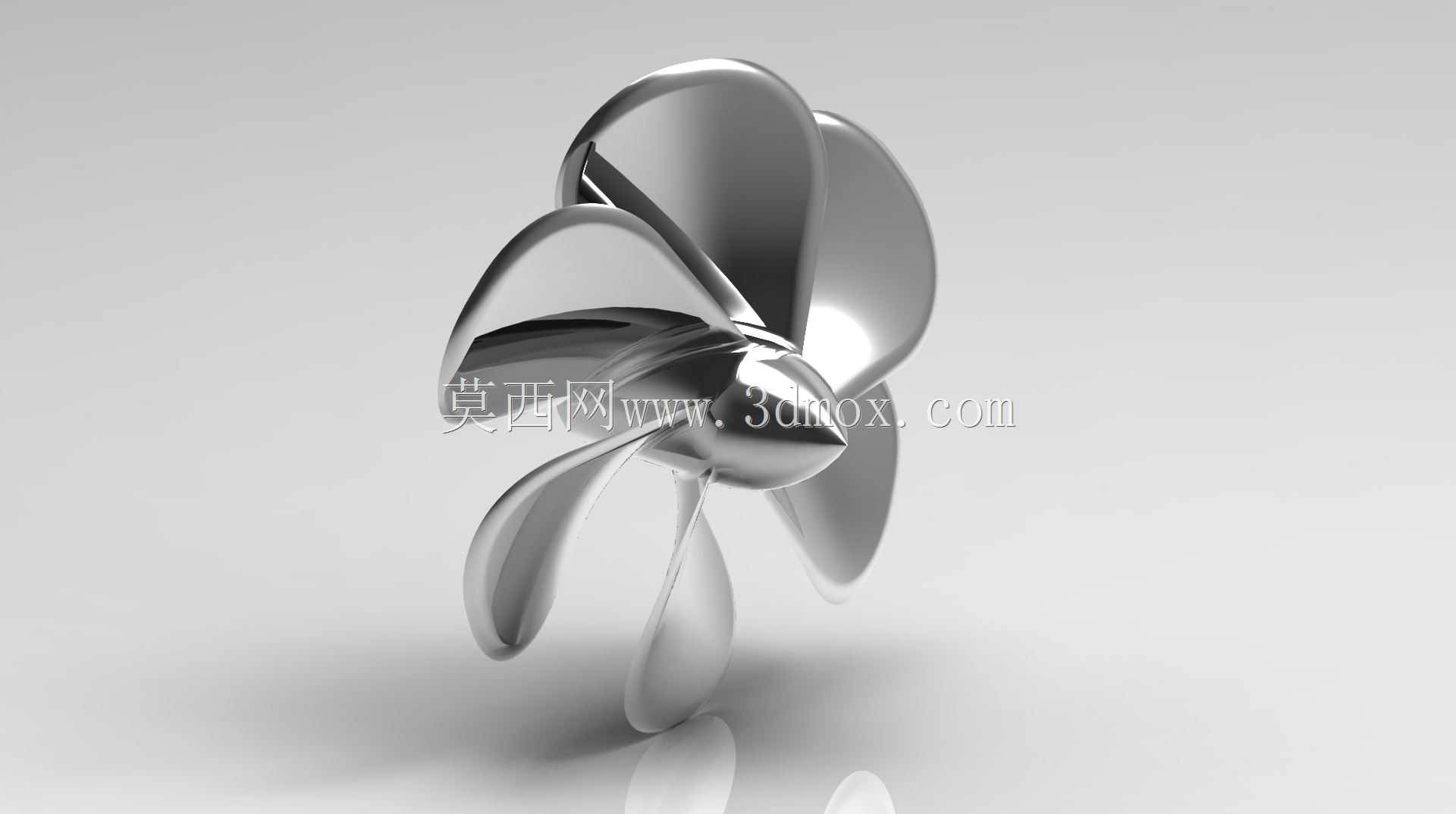

　　从结构强度角度考虑，桨叶整体采用一体化成型的结构逻辑，叶根与中心安装毂之间没有拼接缝隙，避免了连接结构在水下高压环境下出现密封失效或者连接松动的问题，材料适配方面，既可以使用尼龙材料3D打印制作原型件进行水池测试，也可以使用不锈钢或者铜合金进行精密铸造制作量产部件，不同材料的加工余量在建模阶段就已经做了预留，打印或者铸造后只需要对中心安装孔进行精加工，就可以满足装配精度要求。在安装边界的校核上，建模时已经做了完整的运动干涉仿真，当桨叶以最高3000转每分钟的转速旋转时，叶片的形变量控制在0.2mm以内，不会因为离心力导致叶片外扩碰到周边的导流罩或者框架结构，即使在全速正反转切换的极端工况下，桨叶的应力峰值也远低于常用工程材料的疲劳极限，能够满足长期水下作业的可靠性要求。

　　不同于竞速类水下设备的大螺距窄叶桨设计，这款桨叶的螺距设置更偏向于大推力低转速的工况匹配，在相同的电机功率下，能够输出更大的低速推力，让ROV在携带探测传感器、机械爪等作业负载时，依然能够保持稳定的巡航速度，不会因为负载增加导致航速大幅下降。同时，叶片的曲面曲率经过多次水动力仿真迭代，在0.5节到3节的常用航速区间内，推进效率能够维持在0.6以上，减少不必要的功率损耗，延长ROV的水下续航时间，对于电池容量有限的中小型ROV来说，效率的提升能够直接转化为作业时长的增加，降低水面供电线缆的功率负载，提升长距离作业的可靠性。
