丝杆驱动线性直线执行器结构设计

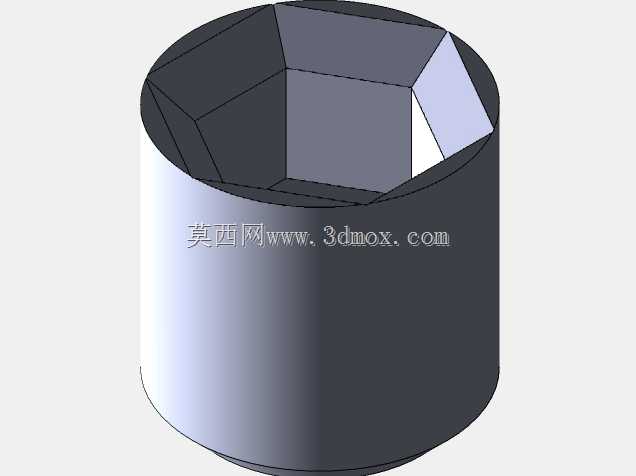

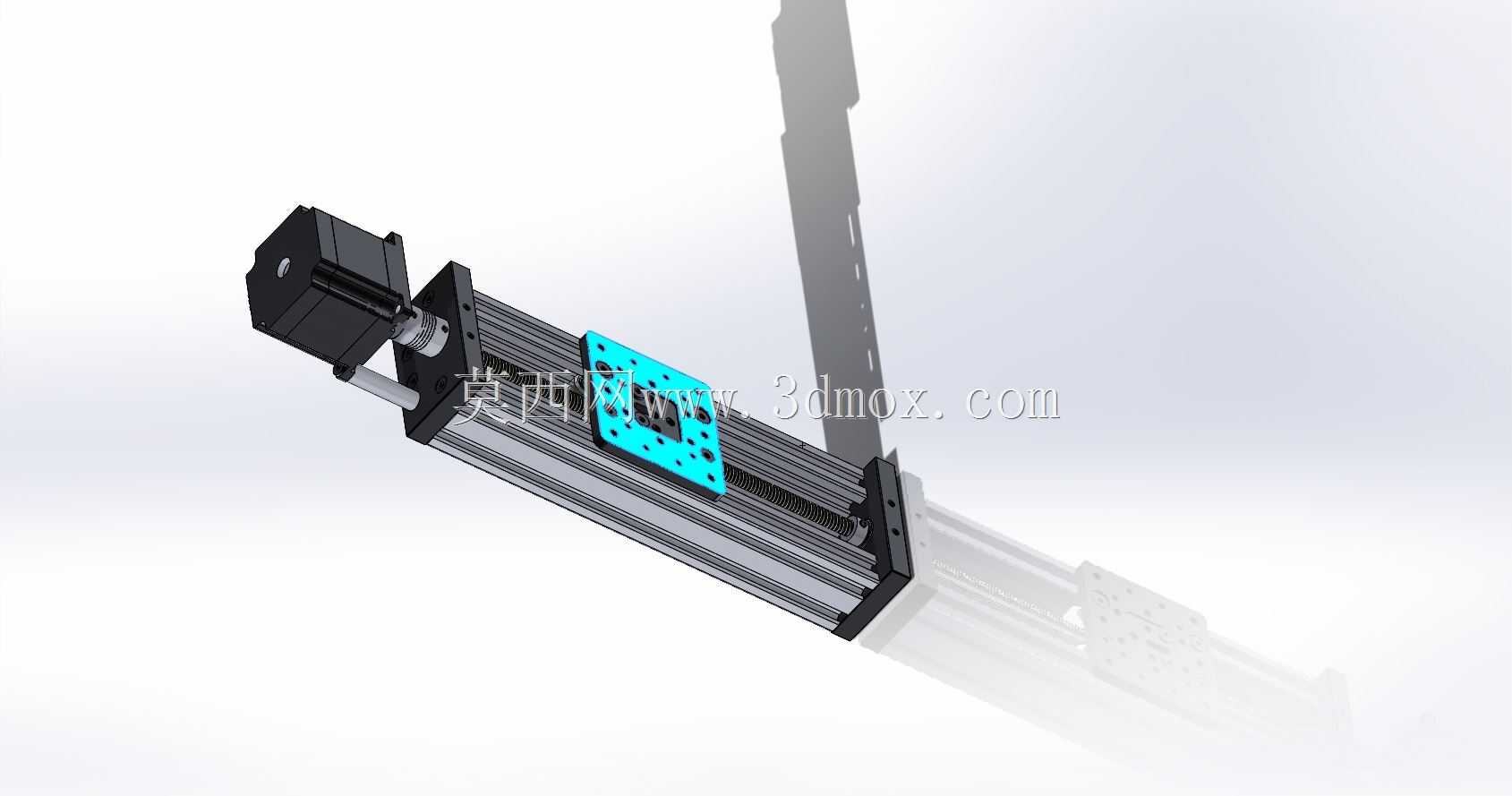

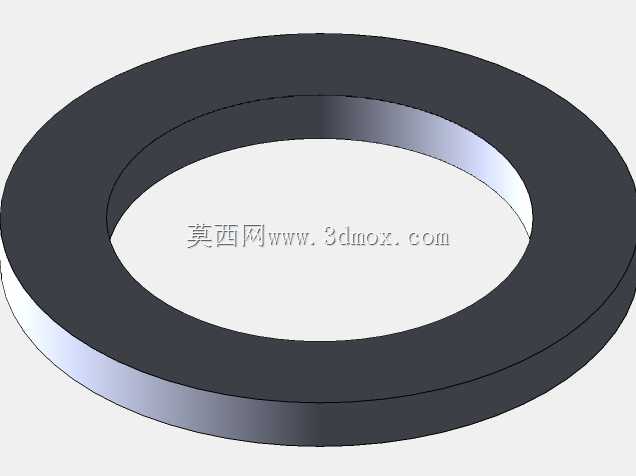

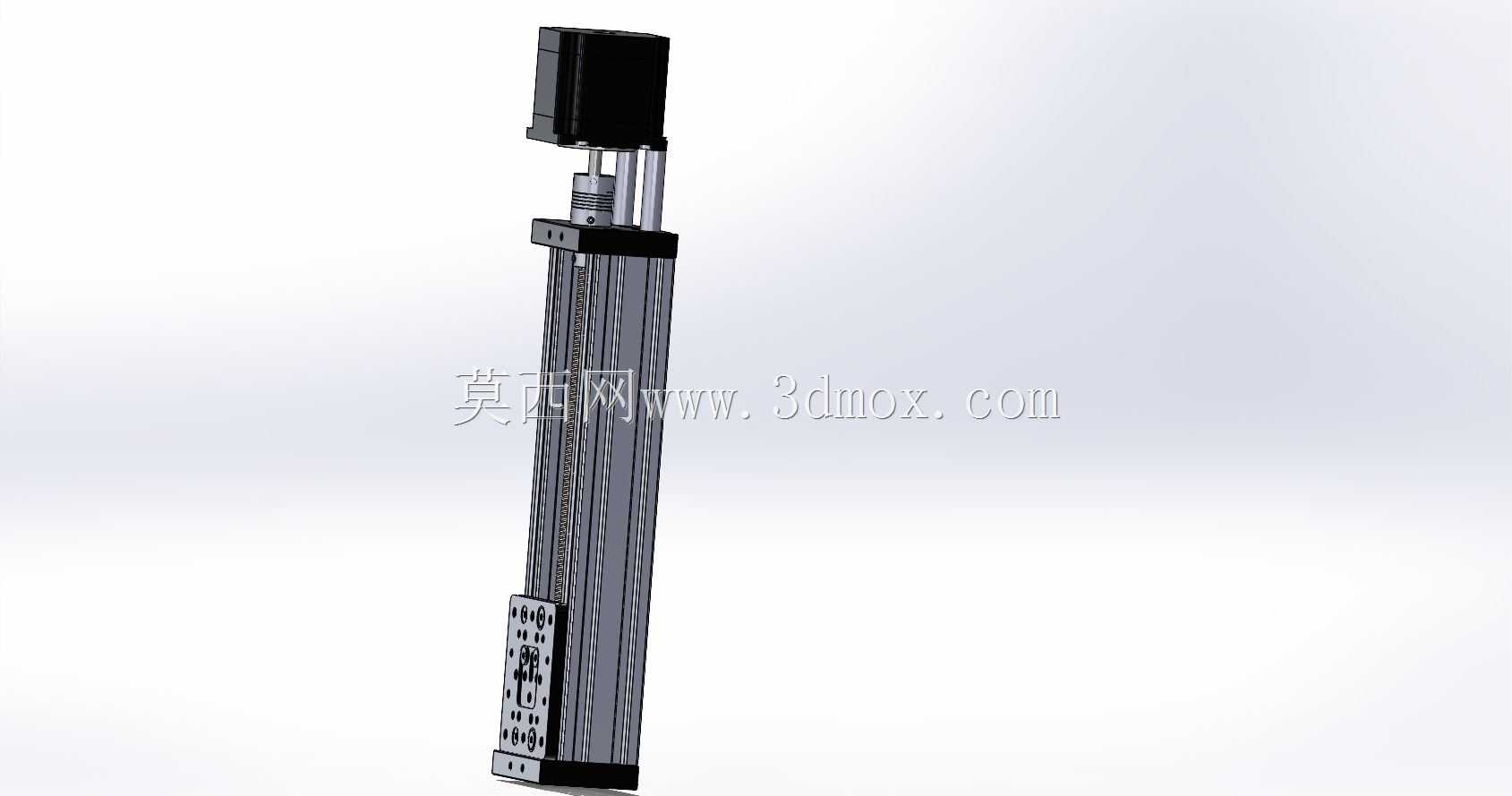

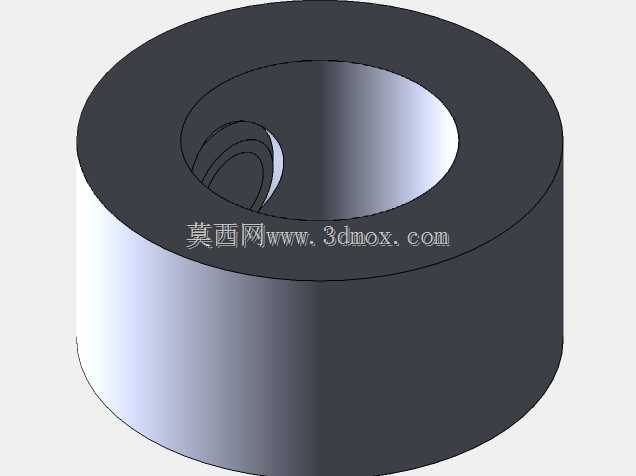

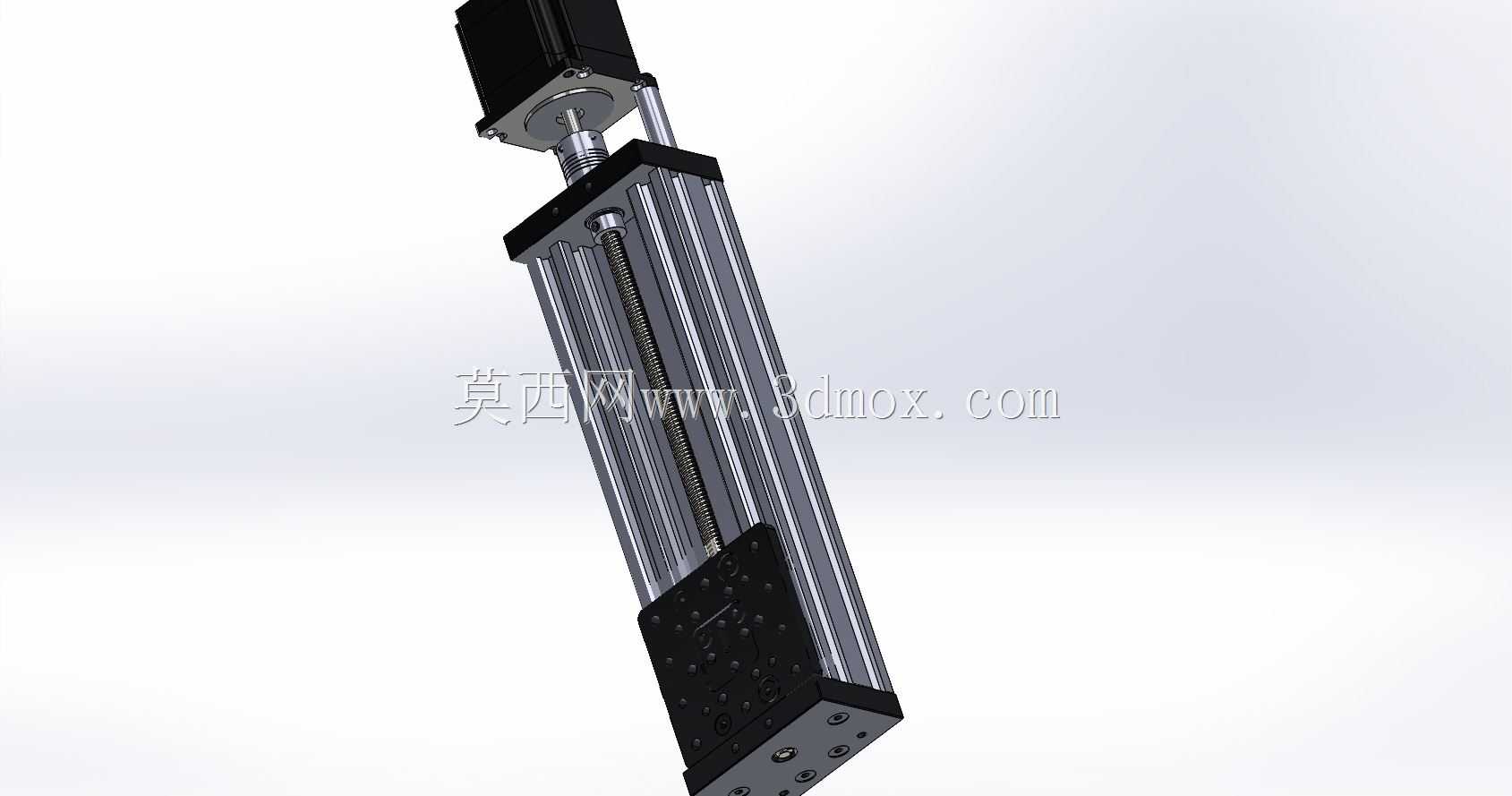

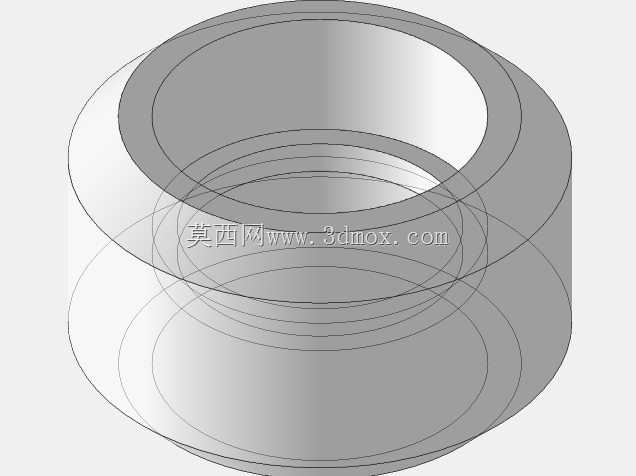

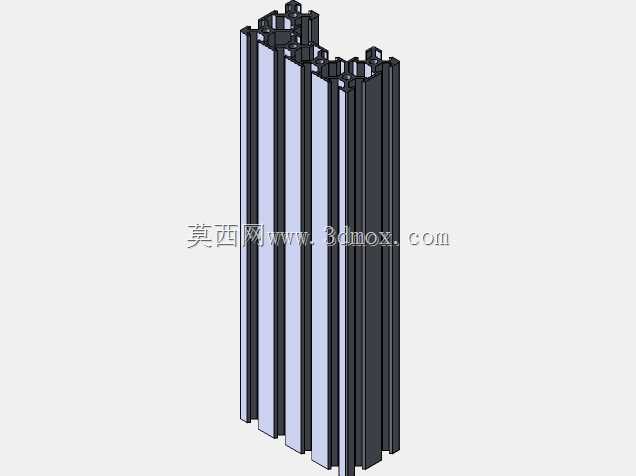

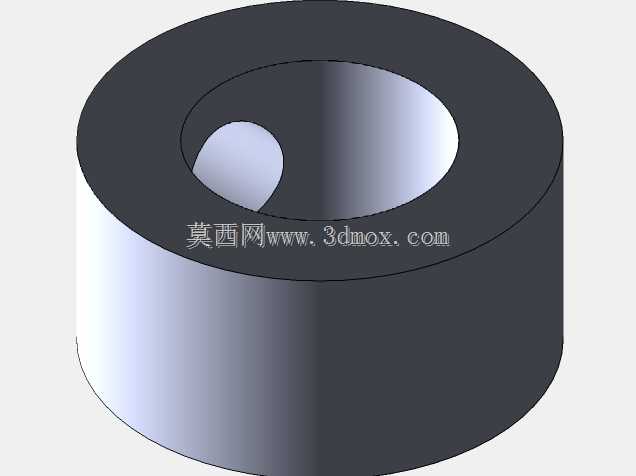

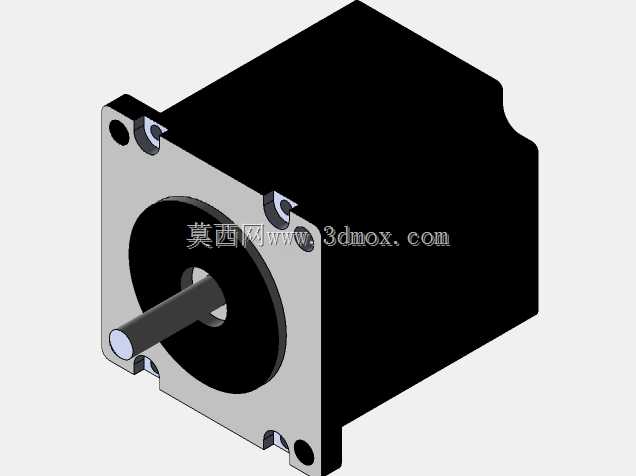

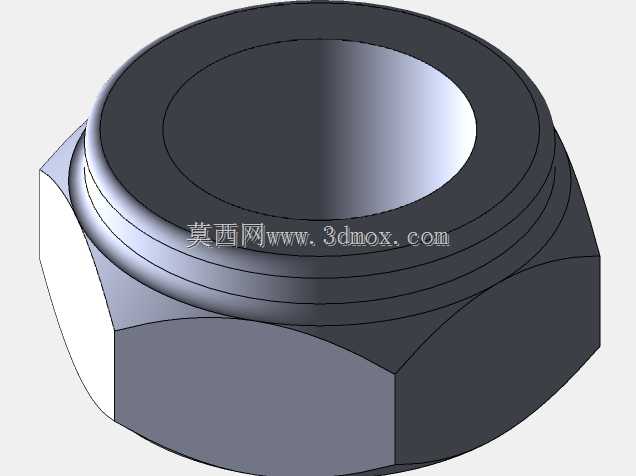

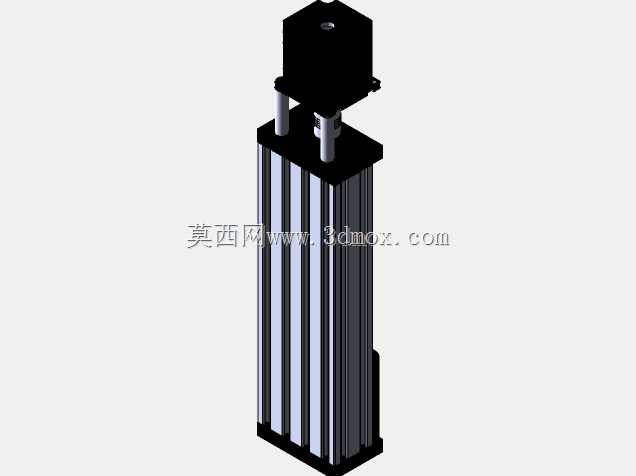

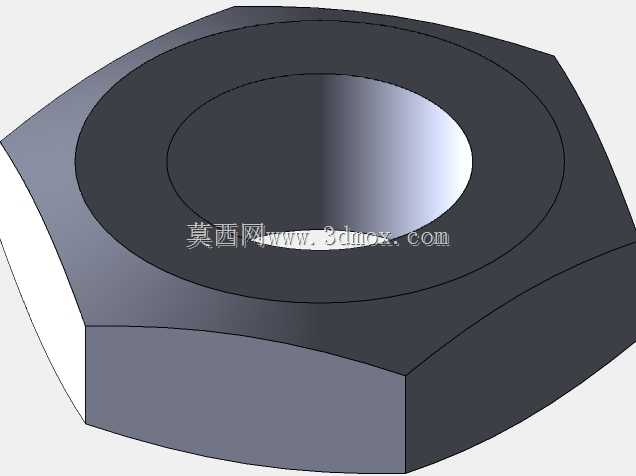

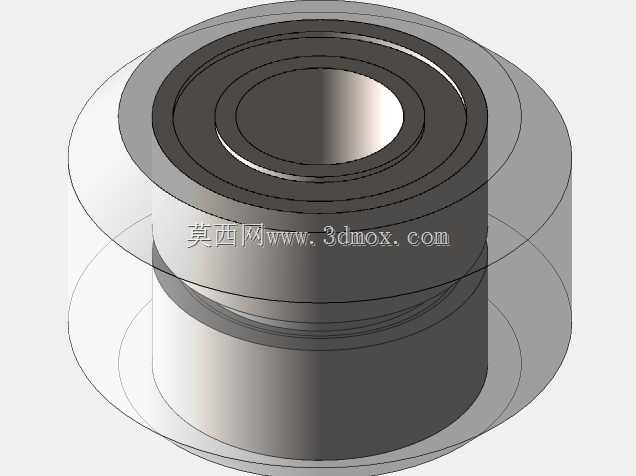

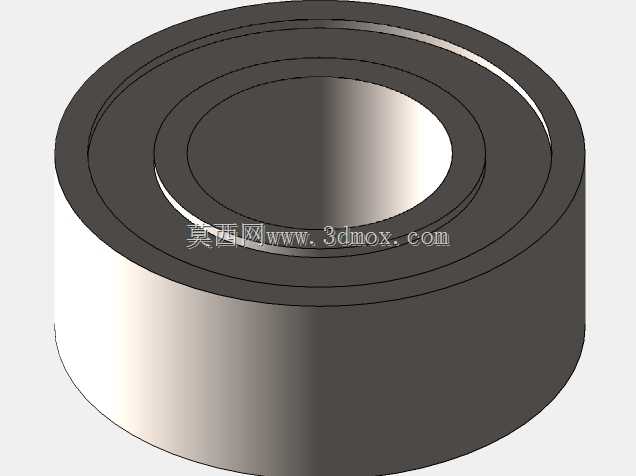

　　这款线性执行器采用丝杆传动作为核心动力传递路径，配套伺服驱动端作为动力输入，整体采用铝型材作为主体承载框架，滑台部分通过内嵌的丝杆螺母与传动丝杆配合，将电机的旋转运动转化为滑台的直线往复运动，在3C电子装配、小型工件移栽、检测工位进给、实验室自动化设备进给场景中有着广泛的适配空间。从结构设计逻辑来看，主体框架选用标准工业铝型材作为基体，一方面能够利用铝型材自带的T型槽完成安装面的快速适配，无需额外加工过多安装孔位，降低整体加工成本，另一方面铝型材的刚性足以承载中小负载的直线运动工况，同时自重较轻，便于集成到各类桌面级自动化设备、小型专机当中。传动端的丝杆采用两端支撑的安装结构，靠近电机一侧采用固定端轴承座，远端采用支撑端结构，

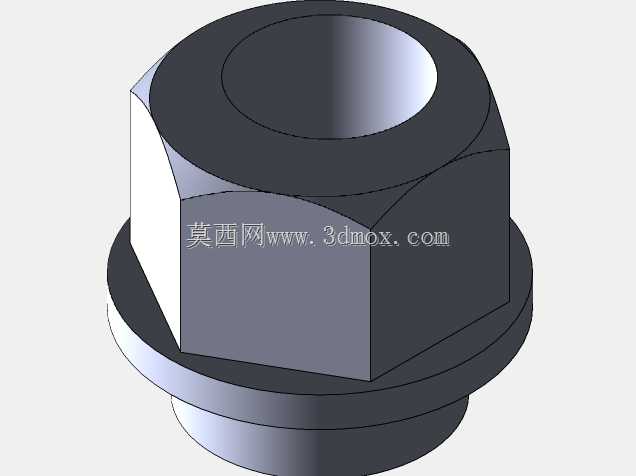

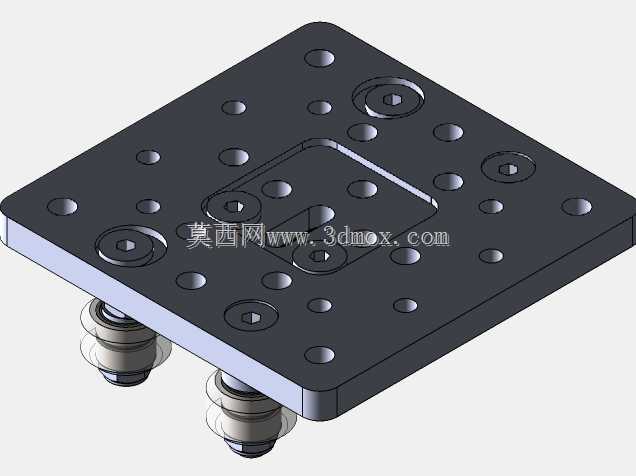

　　能够抵消丝杆高速运转时产生的径向跳动，提升运动过程中的平稳性，避免滑台运行过程中出现卡顿、爬行的问题。滑台部分的安装面预留了标准的螺纹孔阵列，能够直接适配各类工装夹具、气动吸嘴、检测探头等末端执行件，无需额外转接板即可完成末端负载的安装，缩短设备集成的设计周期。从安装边界来看，整体模组的截面尺寸适配常规20系列到40系列的铝型材安装规格，安装孔位间距符合通用工业模组的安装标准，能够直接替换同规格的同步带滑台、气缸滑台，在需要精确控制进给位置、多点位停靠的工况下，相比气动滑台有着更高的位置控制精度，同时不需要配套复杂的气源处理元件，仅通过电机驱动即可完成运动控制，更适合电控集成度较高的自动化设备。在实际应用场景中，

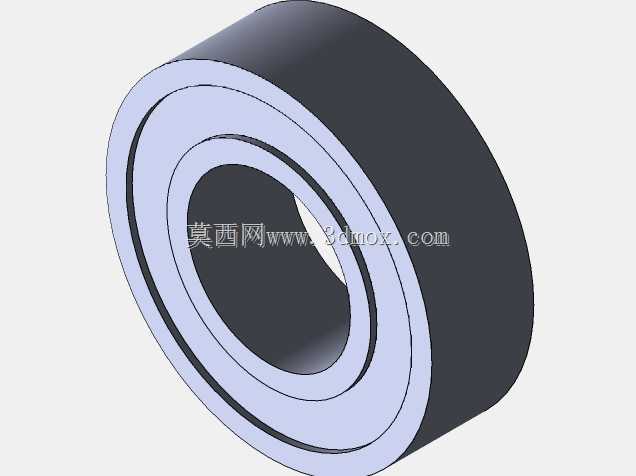

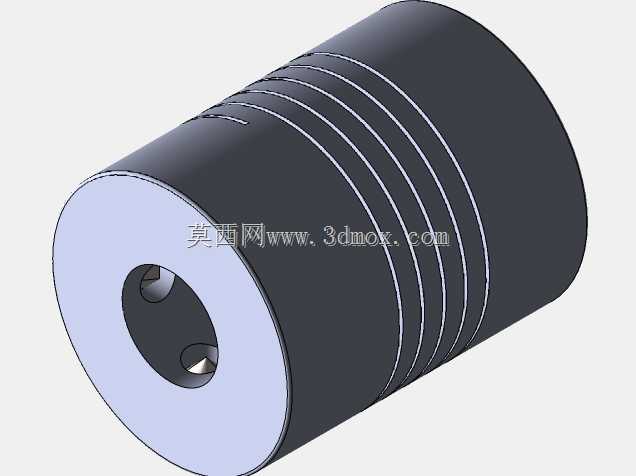

　　这类线性执行器常被用于小型零件的上下料工位，完成工件从料仓到加工位的精准移送，也可用于视觉检测设备的镜头进给调整，通过控制滑台的移动距离完成不同焦距下的检测对焦，还可用于点胶设备的喷枪移动轴，配合控制系统完成预设轨迹的点胶作业。设计过程中充分考虑了日常维护的便捷性，丝杆部分预留了润滑注油位置，无需拆解整体结构即可完成传动部件的定期润滑，延长设备的使用寿命；两侧的导轨与铝型材基体采用嵌入式安装，能够承受一定的偏载力矩，避免单侧负载导致的导轨磨损不均问题。电机与丝杆的连接部分采用联轴器直连的结构，相比同步带传动的结构有着更高的传动刚性，不存在传动背隙，在需要频繁换向的运动工况下能够保证位置重复精度，减少传动环节的误差累积。

　　滑台的侧面预留了限位开关的安装槽位，可根据实际行程需求安装原点传感器、正负限位传感器，避免设备运行过程中出现滑台超程碰撞的问题，提升设备运行的安全性。整体结构没有冗余的设计部件，所有零件均采用标准化的工业零配件，在进行三维建模时可直接调用对应的标准件模型完成装配，大幅缩短结构设计的周期，同时也方便后续设备维护时的零配件替换，不需要定制特殊规格的加工件，降低设备的全生命周期使用成本。在选型适配时，可根据实际需要的行程长度调整铝型材基体与丝杆的长度，不需要改动整体的连接结构，仅通过更换对应长度的型材与丝杆即可适配不同行程的使用需求，具备较强的结构拓展性，能够覆盖从几十毫米到上千毫米行程的各类直线运动需求，适配不同行业的自动化设备改造与新项目设计需求。
