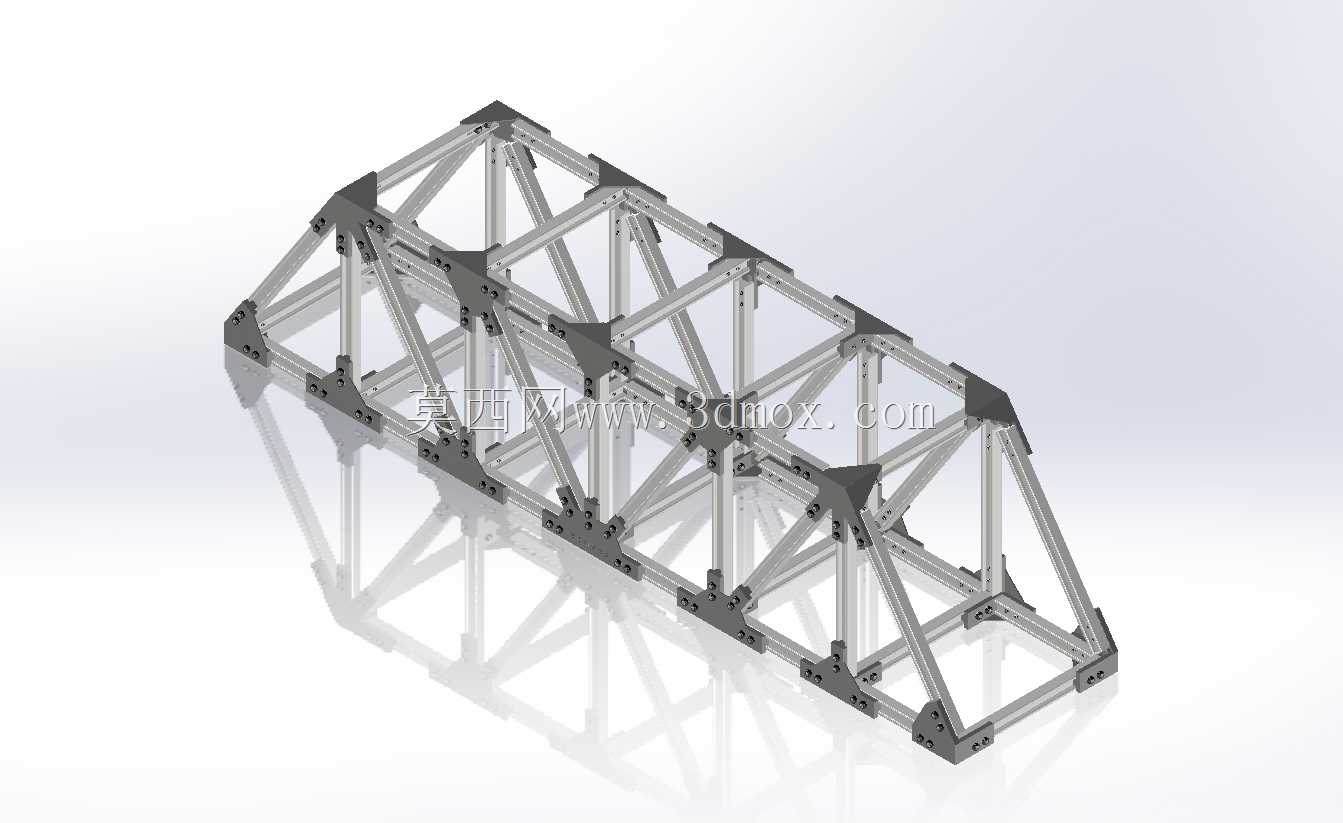

普拉特桁架式桥梁实体工程结构模型

　　在实体工程的桥梁结构设计实践中，普拉特桁架桥是经典的梁式桥承重结构形式，这类结构的核心受力逻辑是通过斜向腹杆承受拉力、竖向腹杆承受压力，充分发挥不同型材的材料力学性能，在同等跨度下大幅降低结构自重，提升荷载传递效率。从实际应用场景来看，这类桁架结构不仅应用于中小跨度的人行便桥、施工临时栈桥，也常作为大跨度桥梁的加劲桁架构件，在厂区重载运输通道、景区跨谷步道、应急抢险临时通行设施中都有广泛的落地案例。

　　从结构功能特性来看，该模型完整还原了普拉特桁架的节点连接逻辑，所有杆件的交汇点均采用角件式连接结构，避免杆件偏心受力，保证荷载能够沿杆件轴线平顺传递。上弦杆采用压杆稳定设计，截面选型兼顾长细比控制要求，下弦杆作为主要受拉构件，沿跨度方向连续布置，配合斜向腹杆将桥面荷载逐步传递至两端支座位置。竖向腹杆的间距设置匹配常规桥面板的支撑跨度，避免桥面板出现过大的跨中挠度，同时为桥面附属设施的安装预留了固定点位。

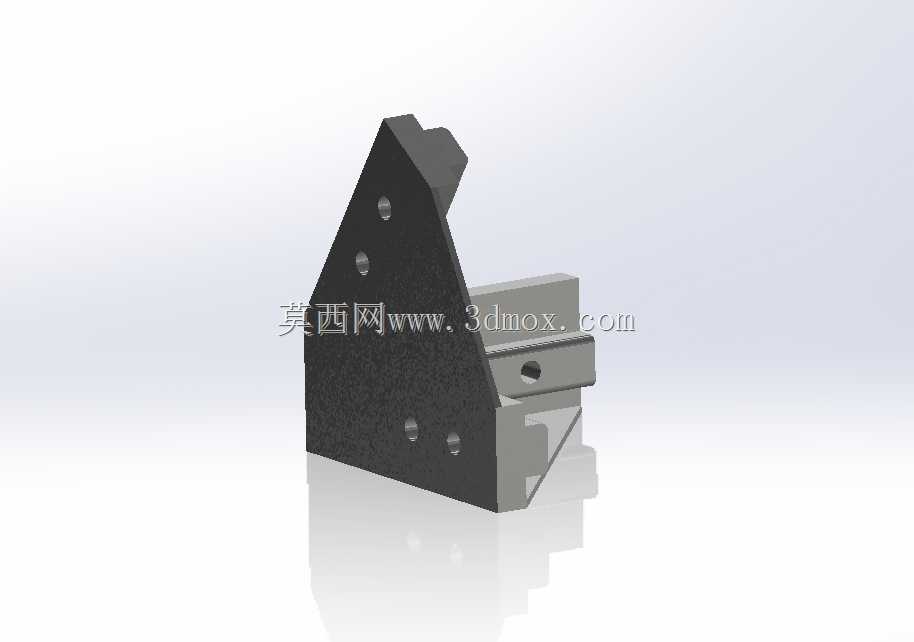

　　设计过程中首先需要明确结构的荷载边界，包括恒载下的结构自重、桥面铺装重量，以及活载下的通行人员、轻型设备的动载系数，在此基础上反推各杆件的轴力大小，匹配对应规格的型材截面。模型中采用的三角形桁架单元是结构稳定的核心，每个单元均为几何不变体系，多单元拼接后形成整体的承重桁架，即使单根杆件出现局部应力超限，相邻单元也能通过节点传递部分荷载，避免结构出现瞬间垮塌。节点处的连接构件采用加厚设计，预留了螺栓装配的孔位，实际工程中可通过标准紧固件完成杆件拼接，无需现场焊接，大幅提升现场装配效率，降低施工难度。

　　从安装边界来看，该桁架结构的两端支座采用简支支撑设计，一端设置固定铰支座，另一端设置可滑动的滚动支座，能够抵消温度变化带来的结构伸缩变形，避免温度应力在结构内部累积。结构的宽度方向预留了护栏、照明管线的安装空间，下弦杆的平面度公差控制在安装要求范围内，可直接铺设标准化的桥面板构件，无需额外做找平处理。桁架的高度与跨度比控制在合理区间，既保证了结构的竖向刚度，避免通行时出现过大的竖向振动，也不会因为桁架过高增加不必要的风阻，在户外露天场景下能够承受常规的风荷载作用。

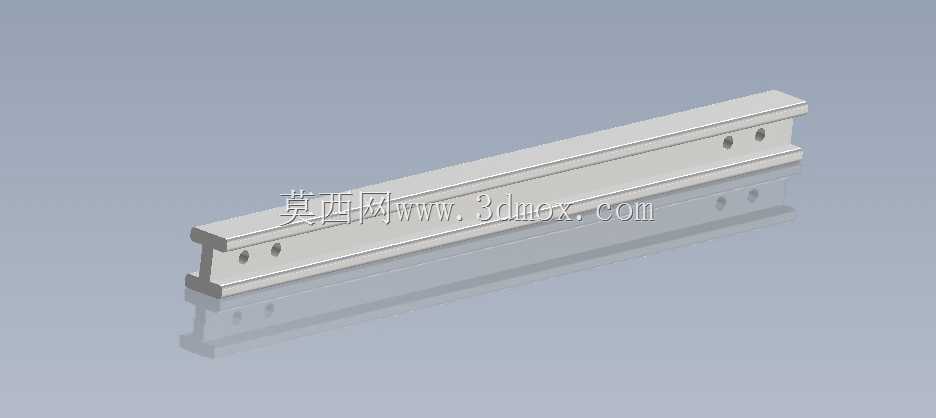

　　在建模过程中，所有杆件的装配关系均按照实际工程的装配逻辑搭建，没有出现干涉错位的问题，每个连接节点的紧固件位置都做了对应避让，可直接导出工程图用于生产下料。结构的型材选型优先采用标准化的工业铝型材或型钢构件，所有切割角度均为常规加工角度，无需特殊定制的加工设备，普通的型材切割设备即可完成所有杆件的下料加工，降低生产制造成本。对于需要承受重载的应用场景，可在现有模型基础上调整杆件壁厚，或者在关键受力节点增加加强筋结构，不需要改动整体的桁架拓扑形式，具备较强的场景适配性。

　　这类桁架结构的日常维护也较为便捷，由于所有杆件均为外露布置，巡检人员可直接观察到每根杆件的变形、锈蚀情况，出现损伤的杆件可通过拆卸节点紧固件单独更换，不需要对整体结构做大面积拆解，大幅降低后期运维成本。在应急抢险场景中，这类模块化的桁架构件可提前预制储备，运输到现场后可快速拼接完成，短时间内搭建出满足通行要求的临时通道，在交通抢修、救灾通行场景下具备很高的实用价值。
