30规格T型槽铝型材支架底座结构

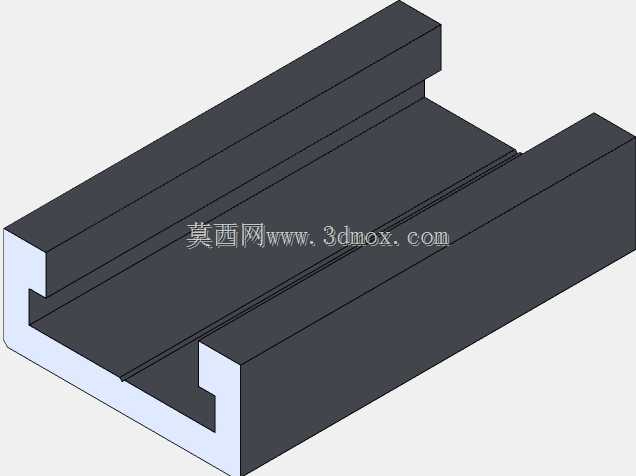

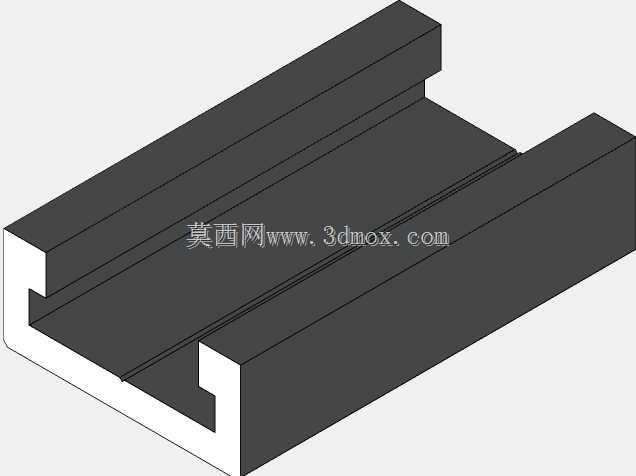

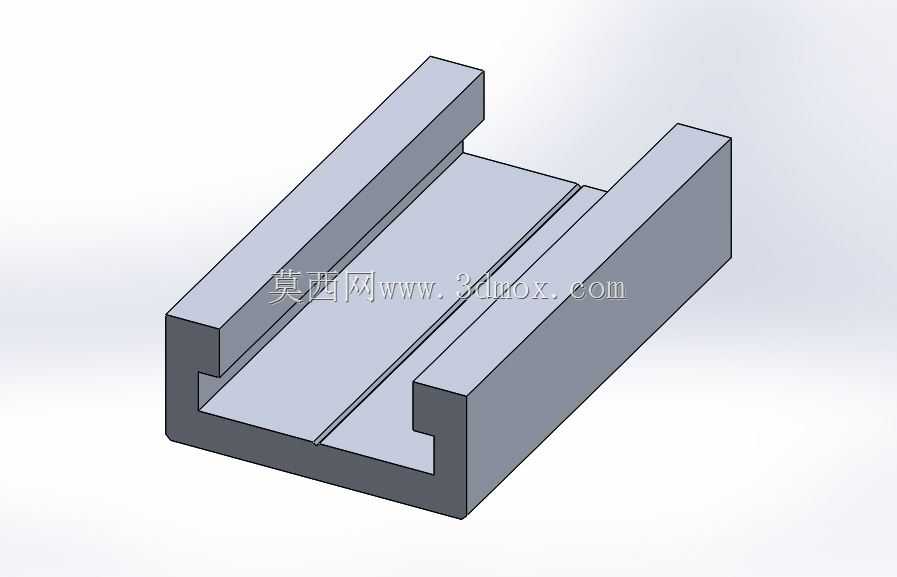

　　这款T型槽结构的铝制支架底座，是工业铝型材框架体系里的基础承载构件，日常在自动化生产线边的工位架、检测设备的支撑底架、小型物料输送线的侧装基座场景里都能见到它的应用。它的核心作用是作为型材拼接的端部承力件，既可以承接垂直方向的设备载荷，也能通过自身的槽道结构实现横向位置的灵活调整，不需要在型材上额外打孔攻丝，就能完成相邻构件的快速锁附。

　　从结构设计逻辑来看，这款底座采用了对称式的双凸缘夹槽结构，中间预留的通长T型槽道和常规30系列工业铝型材的槽口尺寸完全匹配，槽道内侧的卡位台阶做了1.5mm的让位倒角，既可以让T型螺栓的头部顺畅滑入槽内，也能在螺栓锁紧时提供足够的咬合面，避免螺栓受载后出现滑转偏移。两侧的立壁厚度做了等强度优化，靠近槽底的位置壁厚比立壁顶端厚2mm，对应螺栓锁紧时的应力集中区域，能有效降低长期受载后的塑性变形风险，底座的底面做了全平面铣平处理，安装时和支撑面的贴合率能达到90%以上，不会出现局部翘曲导致的安装不稳问题。

　　在安装边界上，这款底座的适配型材宽度为30mm，槽道的开口宽度为8mm，刚好适配M6规格的T型螺栓，底座自身的总长度方向可以根据实际安装需求截取，单段标准长度下的垂直静载承载能力可以达到1200N，完全能满足常规轻型设备框架的承载需求。安装时不需要复杂的加工工序，只需要将对应规格的T型螺栓从槽道端部滑入预设位置，对齐相邻型材的安装孔位后锁紧螺母即可，整个拼接过程不需要焊接，也不需要做表面防腐处理，铝型材本身的阳极氧化层就能满足常规车间环境下的防锈需求。

　　在实际设备搭建场景里，这种底座常被用在设备防护栏的底部固定、光电传感器的安装支架基座、小型工装板的侧边导向支撑位置，相比采用整块铝板铣削加工的定制底座，这种挤压成型的铝型材底座成本能降低60%以上，而且调整位置时只需要松开螺母就能滑动调整，不需要重新打孔，非常适合需要频繁调整工位布局的柔性生产线场景。设计时特意将槽道的内部圆角做了R0.8的处理，既避免了挤压成型时的应力开裂问题，也能减少T型螺栓滑动时的卡顿，螺栓在槽内滑动的阻力控制在5N以内，单人徒手就能推动螺栓调整到目标位置。两侧立壁的外侧面做了平面度管控，每100mm长度内的平面度误差不超过0.1mm，当需要在侧面安装附件时，不需要额外打磨表面就能保证安装面的贴合精度。

　　从受力角度分析，这款底座的载荷传递路径非常清晰，垂直方向的载荷通过立壁传递到底部的安装面，横向的剪切载荷通过槽道内的螺栓咬合面传递到相邻构件，整个结构没有冗余的设计部分，每一处壁厚都对应了实际的受力需求，没有多余的材料堆砌，在保证强度的前提下尽可能控制了自身重量，每米长度的重量仅为1.2kg，搬运和安装都非常轻便。在模块化框架搭建时，这种底座可以和同系列的角码、端盖、槽条连接件完全通用，不需要单独定制配套配件，能大幅缩短设备框架的搭建周期，常规的三米长度框架，两个熟练工人只需要半小时就能完成全部拼接工作，相比采用方管焊接的框架，搭建效率能提升三倍以上，而且后期拆解改造时所有构件都可以重复利用，不会产生焊接废料，也不会破坏构件本身的结构强度。
