HC-SR04超声波测距传感器安装固定支架

　　在嵌入式测距、小型移动机器人避障、智能小车点位检测、工位物料到位判定这类场景里，HC-SR04超声波传感器的安装固定一直是容易被忽略但直接影响检测精度的环节——很多开发者直接用扎带、双面胶把传感器绑在设备壳体上，不仅长期使用后容易移位，传感器探头的朝向角度偏差还会直接导致测距数据跳变，甚至出现检测盲区。这款支架就是针对这类实际工程痛点设计的专用固定件，从结构适配到安装边界都完全匹配HC-SR04模块的物理尺寸。

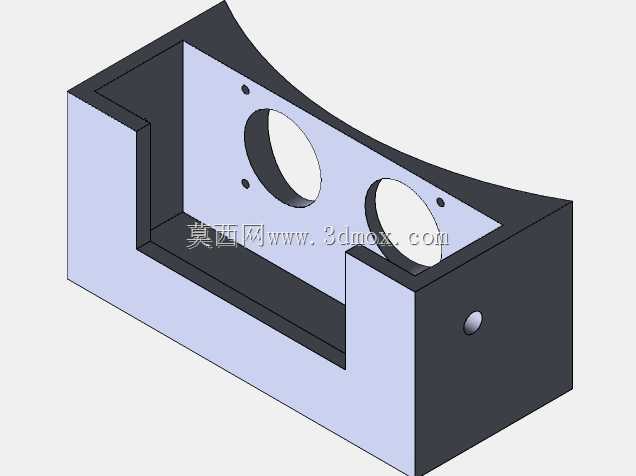

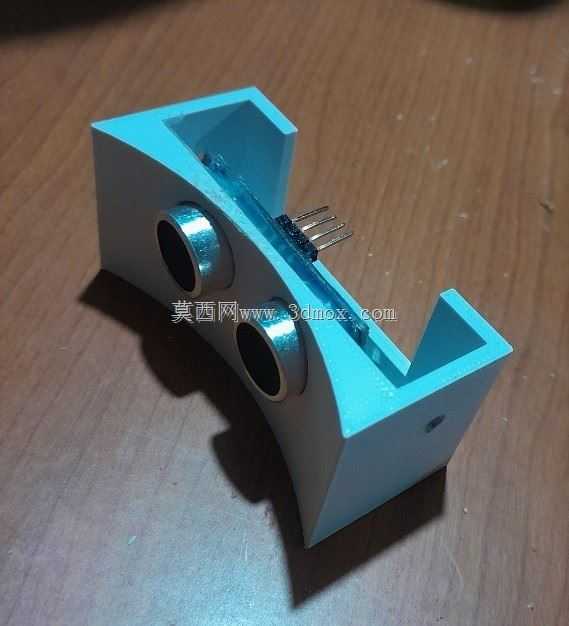

　　从结构功能上看，支架主体采用弧形承托+两侧限位挡边的设计，内侧的弧形曲面刚好贴合传感器模块背部的壳体轮廓，两侧向上延伸的挡边刚好卡住传感器模块的左右侧边，不需要额外打胶或者捆扎，把传感器顺着挡边滑入就能完成初步定位，不会出现横向窜动。支架正面开设的两个圆形通孔，位置完全对齐HC-SR04的两个超声波探头中心，安装后探头端面和支架表面齐平，不会因为支架遮挡导致超声波发射、接收的波束角出现偏移，能保证传感器标称的30度波束角完全发挥作用，不会因为固定件遮挡产生近距检测的杂波干扰。

　　设计思路上完全围绕现场安装的实际需求做了取舍，没有做多余的装饰性结构，所有结构特征都服务于安装可靠性与检测精度。支架底部的弧形过渡结构不是造型需求，而是为了适配常见的圆柱型安装梁、圆管机架的安装场景——很多小型AGV、巡线小车的主体框架是用直径20-30mm的圆管搭建的，平面底座的支架装在圆管上会出现贴合不严、固定后歪斜的问题，这个内凹的弧形面可以直接贴合圆管外壁，配合扎带穿过支架两侧预留的镂空槽就能牢牢固定在圆管上，不需要额外做转接板。如果是安装在平面板材上，支架底部的平面区域也可以直接贴附在安装面，用M3螺丝穿过两端的安装孔就能锁附，两种安装场景都能兼容。

　　安装边界方面，支架的整体宽度刚好和HC-SR04模块的宽度一致，不会超出模块侧边占用额外的安装空间，对于内部空间紧凑的小型智能设备来说，不会和周边的电路板、接线端子产生干涉。两个探头安装孔的中心距严格匹配HC-SR04模块的探头间距，孔的直径比探头外径大0.2mm，既可以保证传感器顺利装入，又不会因为间隙过大导致传感器晃动。支架两侧的挡边高度刚好到传感器模块的壳体上沿，不会遮挡探头上方的发射接收面，也不会因为挡边过高影响传感器模块的接线操作，安装后模块的四个引脚完全露在支架外侧，方便杜邦线或者焊接导线的连接。

　　实际使用中，这种一体化的支架比零散的转接固定件可靠性高很多，在设备移动产生振动的场景下，比如移动机器人行走过程中的颠簸、流水线工位的持续振动，支架和传感器之间不会出现相对位移，能长期保证探头的朝向角度稳定，避免因为振动导致的检测角度偏移，减少测距数据的漂移问题。支架的壁厚做了均匀化处理，没有出现壁厚突变的位置，不管是采用3D打印制作小批量样机，还是开模做注塑件量产，都不会出现缩痕、翘曲的问题，结构工艺性良好。针对不同的安装朝向需求，支架的结构没有做方向限定，不管是探头水平朝前安装做前方避障，还是探头朝下安装做离地高度检测，或者斜向安装做斜向距离检测，都可以通过调整固定时的角度来实现，不需要更换不同的支架型号，通用性较强。
