参数化渐开线直齿圆柱齿轮结构

项目分类:齿轮 发布时间:2024-05-24 ID:753229
  • 参数化渐开线直齿圆柱齿轮结构
  • 参数化渐开线直齿圆柱齿轮结构
  • 参数化渐开线直齿圆柱齿轮结构

  在常规机械传动系统的设计环节里,渐开线齿廓的圆柱直齿轮是应用覆盖度最高的动力传递部件,从普通的轻工输送设备、小型机床进给机构,到中重型工程机械的分动单元、农业机械的动力分配模块,几乎所有需要定传动比传递旋转扭矩的场景,都能看到这类齿轮的应用。和其他齿廓形式的传动件相比,渐开线齿廓的核心优势在于传动比恒定,即便实际装配时中心距存在微小的加工或安装误差,也能保证瞬时传动比不发生波动,不会出现额外的冲击、振动与噪音,这一特性让它成为绝大多数定轴传动场景的首选结构。

  做这类齿轮的三维结构设计时,首先要明确的是安装边界约束:齿轮的内孔直径需要和匹配的传动轴径做公差配合,通常根据载荷大小选择过渡配合或者小间隙配合,孔侧的键槽尺寸要对应传动轴上的平键规格,保证扭矩传递过程中不会出现周向窜动;齿轮的齿顶圆直径要匹配安装腔体内的避让空间,避免转动时和腔体内壁、相邻的紧固件或者其他传动部件发生运动干涉,齿宽尺寸则要结合传递的扭矩大小、轴系的支撑跨距来确定,既要保证轮齿有足够的接触强度承受额定载荷,也要避免齿宽过大导致的载荷沿齿向分布不均问题。

  齿廓的设计逻辑完全围绕渐开线的生成原理展开,基圆是整个齿廓的生成基准,基圆直径由齿轮的模数、齿数、压力角共同决定,齿廓的工作段是从基圆出发延伸到齿顶圆的部分,基圆以内的齿根部分则需要做过渡圆角处理,避免齿根位置出现应力集中,在交变载荷作用下发生断齿失效。齿顶部分要做微小的倒角修缘,一方面是去除加工过程中产生的锐边毛刺,避免装配时划伤操作人员或者配合部件,另一方面也能减少齿轮啮合入位时的刚性冲击,降低高速运转场景下的啮合噪音。轮齿的齿厚要根据侧隙要求做合理设计,保证齿轮啮合时齿面之间有足够的润滑油脂存留空间,同时不会因为侧隙过大导致正反转切换时出现空程冲击。

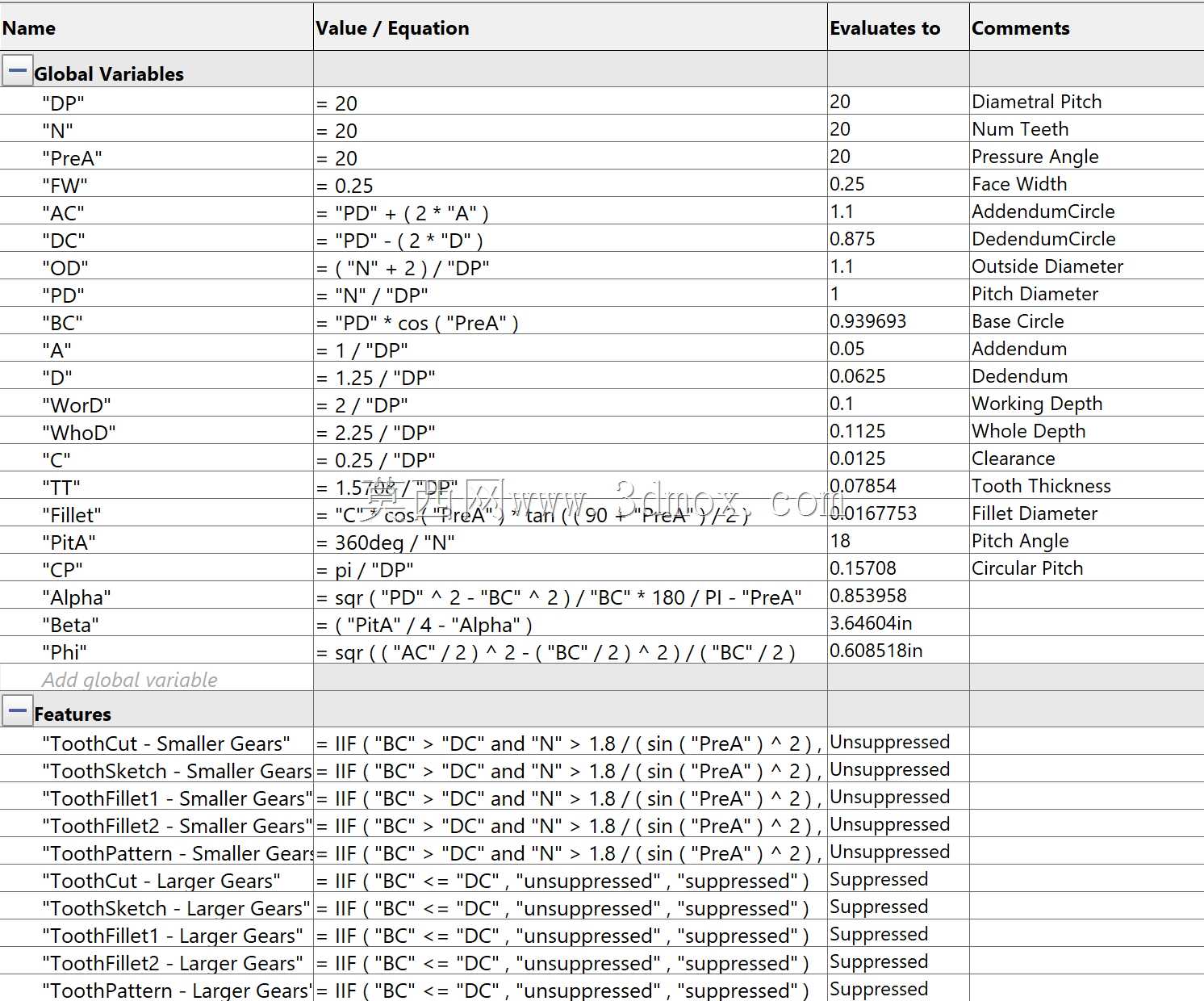

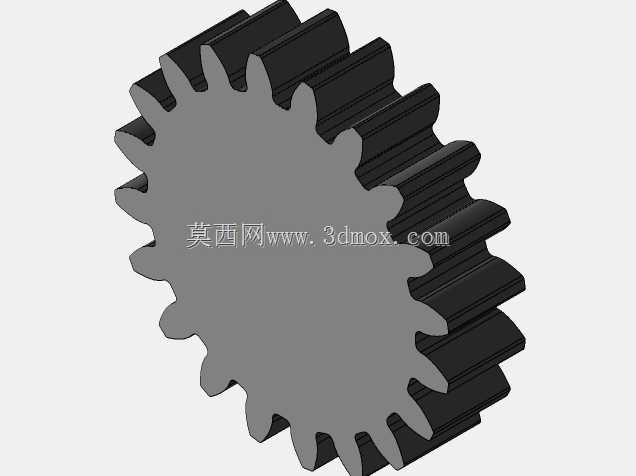

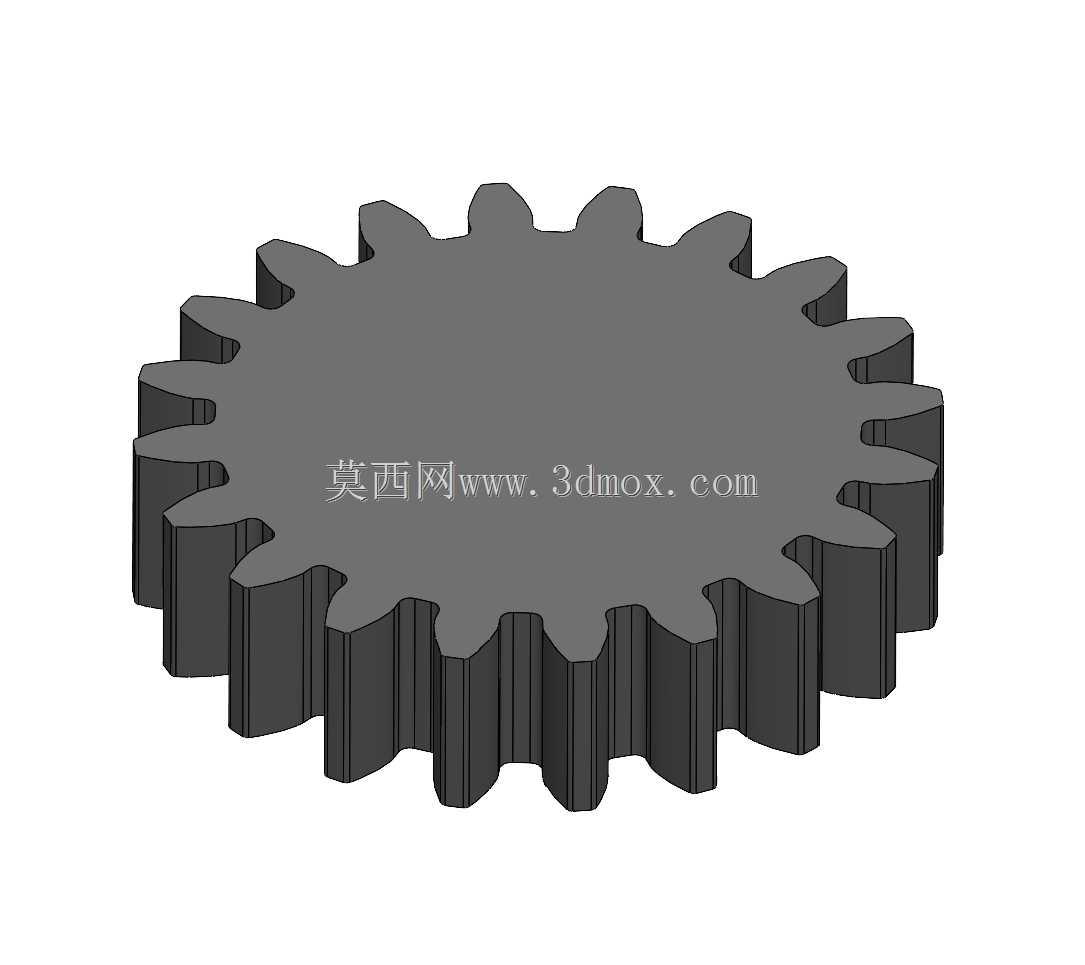

  实际建模过程中,参数化的齿廓绘制是核心环节,通过方程式驱动的曲线生成精准的渐开线段,再结合齿距、齿厚的参数对齿廓进行圆周阵列,就能得到均匀分布的轮齿结构,之后通过拉伸凸台生成齿轮基体,再依次完成内孔、键槽、齿根圆角、齿顶倒角等细节结构的建模。这类参数化模型的优势在于,只需要修改模数、齿数、压力角、齿宽、内孔直径这些核心参数,就能快速生成不同规格的同类型齿轮,大幅提升系列化产品设计时的建模效率,不需要每次都重新绘制齿廓曲线。

  从实际应用的选型角度看,这类直齿渐开线齿轮适合转速中等、对传动平稳性有一定要求、没有轴向力的传动场景,因为直齿轮啮合时轮齿是沿整个齿宽方向同时进入啮合、同时退出啮合,相比斜齿轮会存在一定的啮合冲击,但它加工难度更低、装配调整更方便,轴向没有额外的分力,不需要搭配能承受轴向载荷的轴承,能有效降低整个传动单元的结构成本与装配复杂度。在做结构校验的时候,还要重点关注齿根的弯曲强度和齿面的接触强度,根据载荷工况调整模数或者齿宽参数,保证齿轮在额定使用寿命内不会出现断齿、齿面点蚀、过度磨损等失效问题。建模时还要注意还原加工工艺对应的结构细节,比如齿轮端面的退刀槽结构,要匹配滚齿或者插齿加工时的刀具退刀空间,避免设计出的结构无法通过常规机加工工艺实现,同时也要考虑热处理过程中的变形余量,对易变形的齿顶、齿根位置做对应的结构优化,减少热处理后的变形校正工作量。
