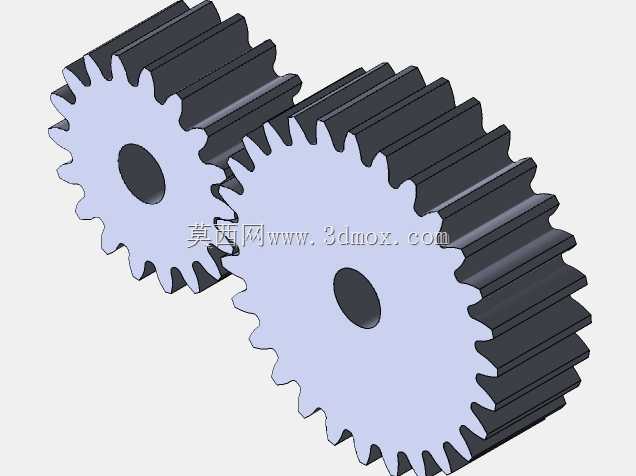

啮合式直齿圆柱排挡传动齿轮组结构

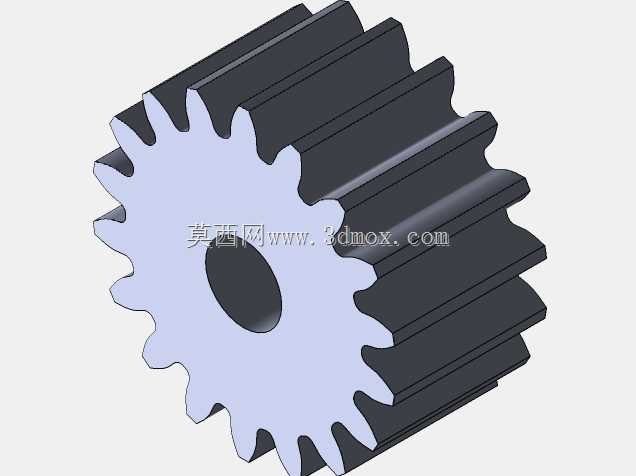

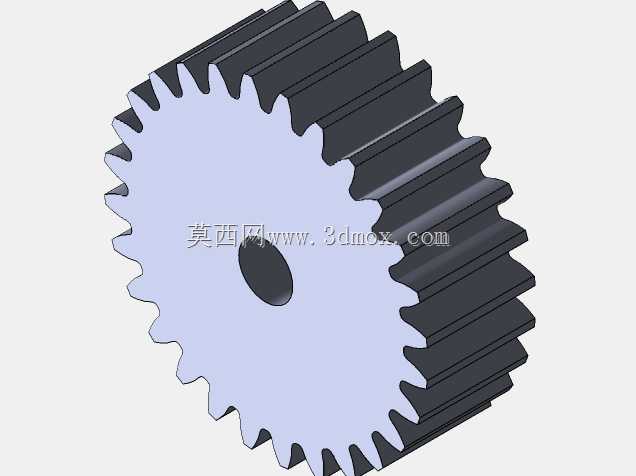

　　这套相互啮合的直齿圆柱齿轮组，是手动换挡机构动力传递路径里的核心执行构件，日常在小型动力换挡箱、台式设备变速模块、轻工机械挡位切换单元中都能见到这类结构的应用，它的核心作用是通过不同齿数齿轮的啮合切换，改变输入轴到输出轴的传动比，最终实现输出端转速、扭矩的匹配调整，满足设备不同工况下的动力输出需求。从结构设计逻辑来看，两个齿轮均采用标准渐开线直齿齿形，齿向与齿轮轴线保持平行，这种齿形设计的优势在于加工工艺成熟，滚齿、插齿工序即可完成高精度齿形加工，装配时不需要额外调整轴向错位量，对安装座的轴向定位公差容忍度更高，适合中小载荷、换挡频次适中的传动场景。齿轮中心的通孔为安装轴孔，孔壁与传动轴采用间隙配合搭配平键连接的方式，

　　既可以保证扭矩传递过程中不出现相对滑转，也能在换挡滑移过程中让齿轮沿轴向顺畅移动，完成不同齿组的啮合切换。齿顶圆、齿根圆的尺寸参数按照标准模数系列设计，啮合侧隙控制在合理区间，既避免热胀冷缩或者加工误差导致的卡齿、咬齿问题，也不会因为侧隙过大造成传动换向时的冲击异响，影响换挡手感与传动精度。从安装边界来看，两个齿轮的中心距严格按照配对齿数、模数计算得出，安装时需要保证两根传动轴的平行度公差控制在允许范围内，否则会出现齿面接触偏载，长期运行会造成齿面局部磨损加剧，缩短齿轮使用寿命。齿宽尺寸经过载荷校核，能够满足额定扭矩下的齿面接触强度、齿根弯曲强度要求，轮齿根部做了标准圆角过渡，避免应力集中导致的断齿风险。在实际设备运行中，

　　这类齿轮组通常浸泡在齿轮箱润滑油内工作，齿面啮合时的油膜可以有效降低摩擦损耗，带走啮合产生的热量，减少齿面磨损。换挡动作执行时，其中一个齿轮会沿轴向滑移，脱离原有啮合齿组后与对应挡位的齿轮重新啮合，这个过程中齿端做的小倒角可以让啮合切入更顺畅，避免打齿问题。不同于斜齿轮传动，直齿齿轮在换挡时的轴向滑移阻力更小，不需要额外设置复杂的轴向止推结构，整体结构更简单，维护成本更低，非常适合结构紧凑、载荷不大的换挡传动单元。在三维建模过程中，这类齿轮的齿形生成需要严格按照渐开线方程绘制齿廓曲线，阵列轮齿时保证齿距均匀，轴孔、键槽的尺寸与对应安装轴的参数匹配，装配时按照计算中心距定位两个齿轮的相对位置，检查啮合干涉情况，

　　确保齿面接触区域符合设计要求，不会出现齿顶碰齿根、侧隙超差的问题。这类齿轮结构除了应用在排挡变速机构中，也可以作为定传动比的动力传递构件，用在小型动力传输、物料输送设备的传动箱内，只要传动比、载荷参数匹配，就可以直接适配对应的安装位置，不需要重新做齿形设计，能够大幅缩短设备研发的设计周期，降低零件加工的开模成本。
