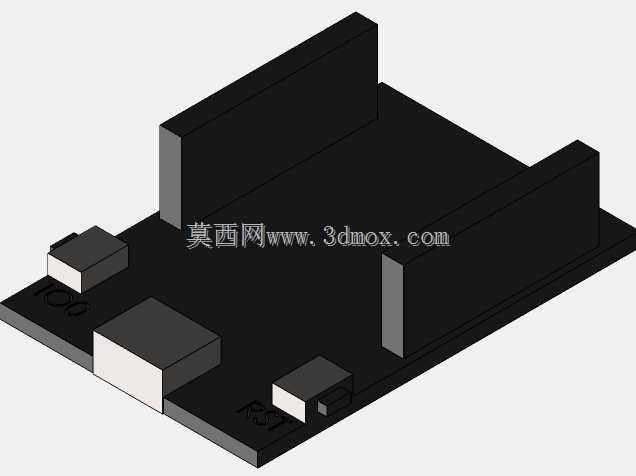

这款ESP32-CAM配套的扩展载板,主要面向嵌入式视觉采集类项目的硬件搭建场景,在智能门禁图像采集端、小型物联网图像节点、桌面级视觉检测工位、DIY智能监控终端这类场景里,能直接解决核心模块接线零散、固定无依托的实际问题。很多做嵌入式视觉开发的工程师都有体会,裸ESP32-CAM模块本身引脚密度高,外接电源、串口调试、外设触发线的时候,飞线不仅容易接错引脚,调试过程中拉扯线缆还容易造成焊盘脱落,这款载板的设计核心就是围绕核心模块的可靠固定与便捷外接展开。从结构设计思路来看,载板整体采用平板式布局,预留的核心模块安装槽位做了双侧挡边定位,挡边高度刚好匹配核心模块的板厚公差,装配时核心模块顺着挡边滑入即可完成X、Y方向的限位,
不需要额外做定位柱热熔或者螺丝锁附就能保证模块不会横向移位,挡边内侧做了0.1mm的导向倒角,装配过程中不会刮蹭核心模块边缘的阻焊层。板上预留的三个贴片元件安装位,分别对应电源滤波电容、复位按键、电源指示器件的焊盘位置,布局时特意避开了核心模块的镜头安装区域,不会遮挡镜头视场角,也不会和外接的镜头调焦结构产生干涉。从安装边界来看,载板整体外形做了圆角处理,四个角没有尖锐棱角,在嵌入式设备内部安装时不会刮伤内部走线,板边预留的两个微型安装孔位,孔径匹配M1.2的自攻螺丝,可直接固定在3D打印的设备外壳内部,或者通过铜柱堆叠在其他控制板上方,安装孔的位置做了偏心余量,即使外壳的安装柱有0.2mm以内的位置公差,也能顺利完成装配。
载板的厚度采用常规1.6mm的PCB板厚设计,整体Z向高度加上核心模块之后,总高度控制在18mm以内,在狭小的设备腔体内部也能轻松容纳,不会和其他结构件产生空间冲突。在实际使用过程中,这款载板能直接将核心模块的电源引脚、串口引脚、IO触发引脚引出到板边的焊盘上,接线时不需要在核心模块的细密引脚上焊接导线,降低了焊接难度,也减少了虚焊导致的调试故障。板上的电源路径做了铺铜加宽处理,大电流路径的铜厚满足2A持续载流要求,给核心模块供电时不会出现线损过大导致的模块重启问题。载板的边缘做了铺铜露铜的接地处理,安装到金属外壳上时可以通过螺丝直接接外壳地,提升整个图像采集节点的抗干扰能力,在工业现场有电磁干扰的环境下,能减少图像传输的花屏、
丢帧问题。设计过程中还考虑了不同批次核心模块的尺寸公差,挡边和核心模块之间预留了0.15mm的间隙,即使不同厂商生产的ESP32-CAM模块板厚有轻微差异,也能顺利装入槽位,不会出现装不进去或者间隙过大晃动的问题。板上的元件布局特意将发热相对较大的电源器件放在载板边缘位置,远离核心模块的图像传感器区域,避免器件发热导致传感器温漂,影响图像采集的稳定性。对于做小型视觉设备开发的结构工程师来说,这款载板的结构尺寸可以直接导入设备外壳的设计文件中,直接匹配安装位,不需要反复测量核心模块的尺寸来调整外壳结构,能大幅缩短硬件结构的开发周期。在户外小型监控节点的应用中,载板的安装孔位还可以配合防水胶圈的压装结构,将载板固定在防水外壳内部,挡边结构可以在设备受到振动时,避免核心模块从插座上松脱,提升设备在户外振动环境下的可靠性。很多DIY开发者做智能猫眼、桌面人脸识别打卡装置的时候,这款载板的结构不需要额外做定制固定件,直接用双面胶或者螺丝就能固定在外壳内,接线完成后整体结构整洁,不会出现飞线杂乱导致的装配干涉问题。载板的边角做了R2的圆角处理,在批量装配的时候,不会划伤操作人员的手指,也不会在穿线的时候刮破导线的绝缘层,提升装配过程的安全性。
