内宽10x7.5规格工程拖链单节结构

　　在自动化生产线、机床加工区、物流输送设备这类存在线缆往复移动的场景里，线缆如果直接裸露在设备运动路径上，很容易被运动部件剐蹭、拉扯，长期弯折还会出现线芯断裂、外皮破损的问题，拖链就是专门解决这类线缆防护问题的部件，这次的单节拖链结构，针对内部穿线空间10x7.5的使用需求设计，适配小行程、小线径的线缆排布场景。从实际使用的角度看，这类小规格拖链常被用在小型自动化模组、桌面级加工设备、检测仪器的运动轴走线位置，这类场景的运动行程通常不大，线缆数量不多，不需要大尺寸拖链的冗余空间，紧凑的结构反而能节省设备内部的安装空间，避免拖链占用过多走线区域影响其他部件排布。设计这个单节结构的时候，首先考虑的是节与节之间的转动灵活性，

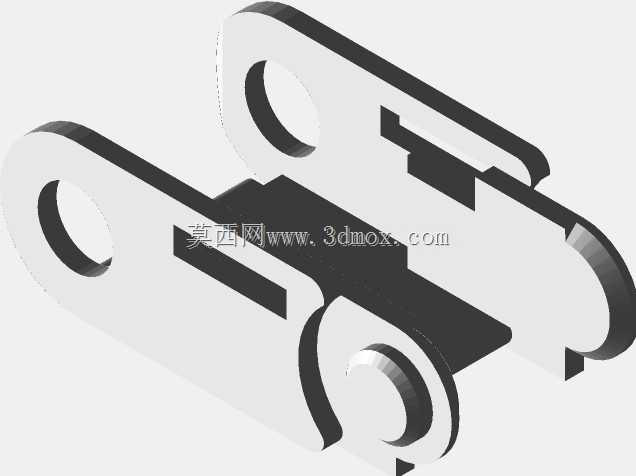

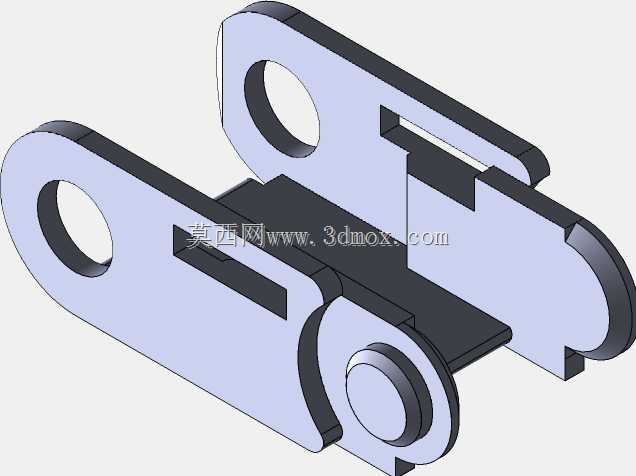

　　相邻链节的铰接位置采用了销轴式配合结构，销轴和铰接孔的配合间隙控制在合理范围，既不会因为间隙过大出现拖链运行时的晃动偏摆，也不会因为间隙过小导致转动卡涩，在拖链做往复弯曲运动的时候，每一节的转动角度都被限位结构限制在合理区间，避免过度弯折拉扯内部的线缆。链节的主体结构采用上下扣合的形式？不对，这个结构是一体式的侧板加中间隔层？不对，看模型结构，两侧的链板是主体承载部分，中间的空腔就是穿线区域，内高7.5、内宽10的尺寸，刚好可以容纳3-4根小线径的信号线缆或者两根动力线缆，穿线的时候不需要额外拆分链节，直接从端部穿入即可，对于小批量设备装配来说，能节省不少穿线的工时。安装边界方面，这个单节链节的铰接孔中心距是固定的，整链组装完成后，弯曲半径由链节的转动限位决定，选型的时候只需要确认内部线缆的最小弯曲半径大于拖链的允许弯曲半径，就可以避免线缆被过度弯折。链板外侧做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装配的时候划伤操作人员的手，另一方面也防止拖链在运动过程中剐蹭到设备内部的其他管线或者结构件。链节的连接部位做了防脱结构，相邻链节扣合之后，在正常的往复运动拉力下不会出现脱开的情况，不需要额外加装固定件来防止链节分离，能减少整链的装配零件数量，降低后期维护的成本。在实际设备运行的时候，拖链会随着运动轴做同步的往复移动，这个单节结构的重量很轻，运动过程中产生的惯性力很小，不会给驱动轴带来额外的负载，对于小负载的运动模组来说，这点尤其重要，

　　不会因为拖链的重量影响运动轴的定位精度。另外，链节的材质如果采用常规的工程尼龙制作，本身就具备不错的耐磨性和耐油性，在车间有切削液、润滑油飞溅的环境下也能正常使用，不会因为接触常见的工业介质出现快速老化脆裂的问题。设计的时候还考虑了拖链运行时的噪音问题，链节之间的接触面做了平整处理，转动过程中不会出现明显的碰撞异响，适合用在对环境噪音有一定要求的检测类设备场景。穿线空腔的内壁没有凸起的结构，穿线的时候不会刮伤线缆的外皮，线缆在空腔内可以随着拖链的弯曲自由小范围移位，不会被硬结构挤压损伤。从安装适配的角度，这个规格的拖链两端可以配套对应的固定接头，接头可以直接通过螺丝固定在设备的运动端和静止端，不需要额外做复杂的安装支架，

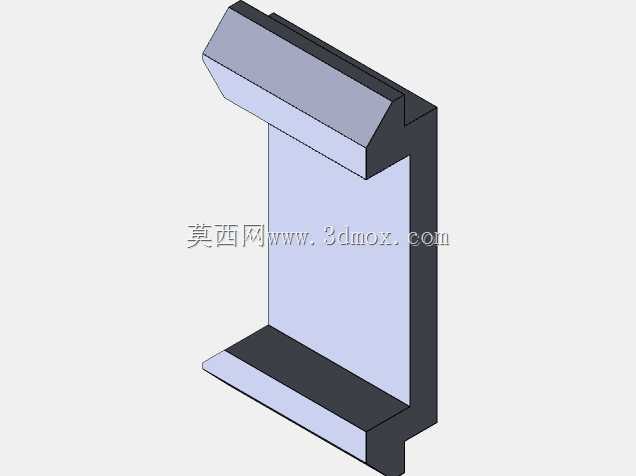

　　对于结构紧凑的小型设备来说，安装方式非常灵活，既可以沿水平方向安装，也可以在垂直方向或者短距离的悬空场景下使用，只要行程在拖链的最大允许长度范围内，就可以稳定运行。很多做小型自动化设备的工程师在选型的时候，经常会遇到大规格拖链安装空间不够的问题，这种小内空的拖链刚好填补了小空间走线的需求，单节结构的标准化程度高，后期如果有链节损坏，只需要更换损坏的单节即可，不需要更换整根拖链，能降低设备的后期维护成本。在建模的时候，铰接部位的配合尺寸是重点，既要保证相邻链节能灵活转动，又要控制配合的公差，避免整链组装之后出现侧向的偏移，导致拖链运行时和旁边的结构发生摩擦。链板上的减重孔不是随便开的，是在保证结构强度的前提下，尽可能减轻单节的重量，同时也能方便操作人员在组装的时候捏持链节，提升装配的效率。中间的连接隔板部分，厚度经过了强度校核，在拖链承受自身重量和内部线缆重量的情况下，不会出现弯曲变形，保证整链运行时的直线度，不会出现塌腰或者卡滞的情况。
