FTC赛事地面拾取放置作业机器人结构

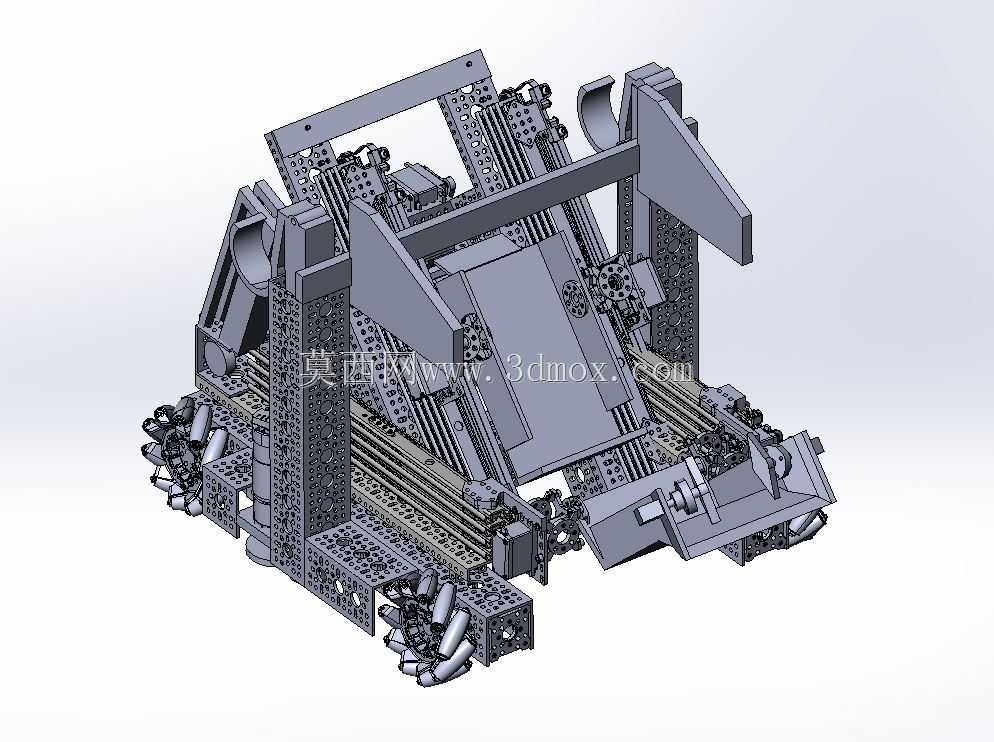

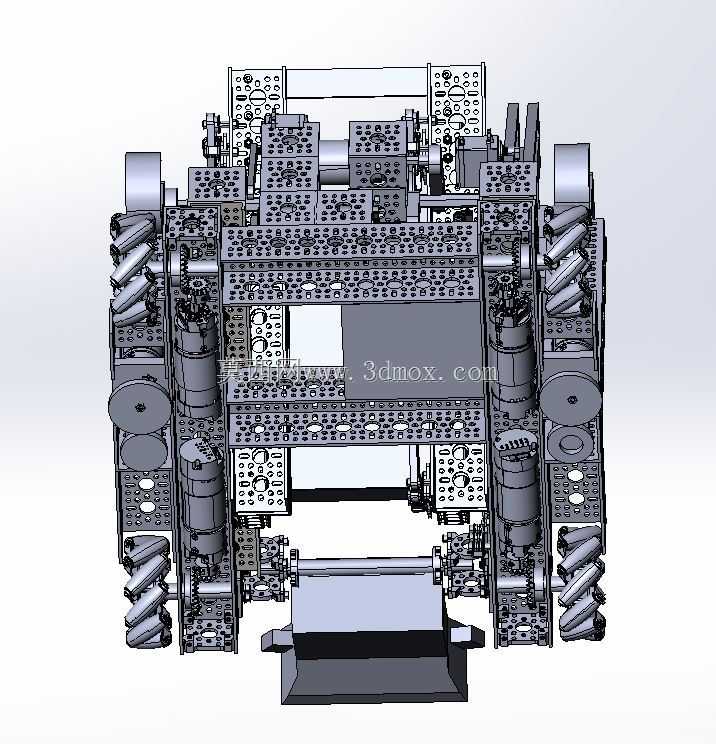

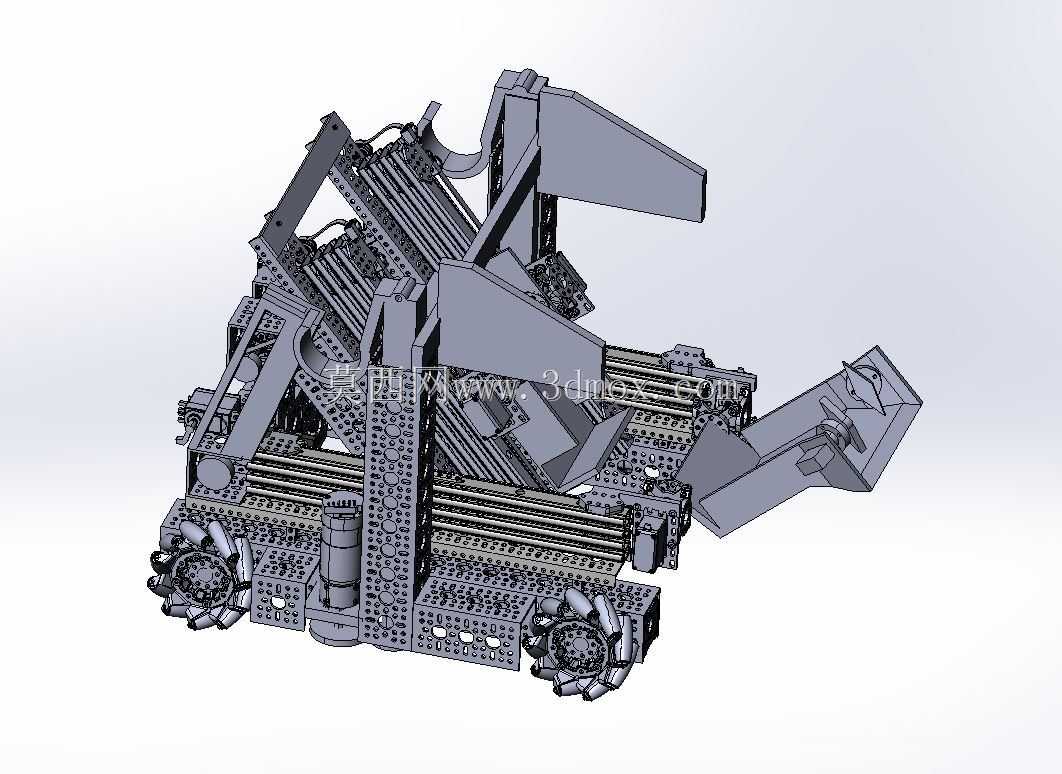

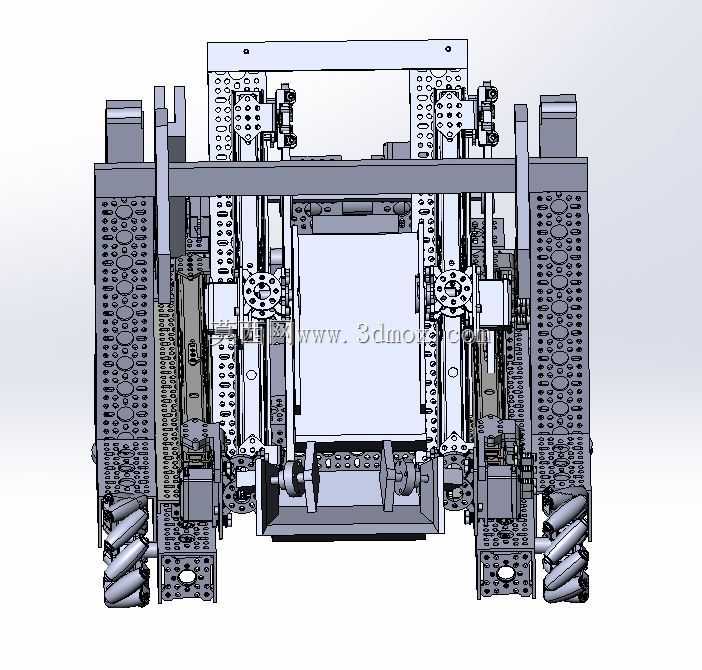

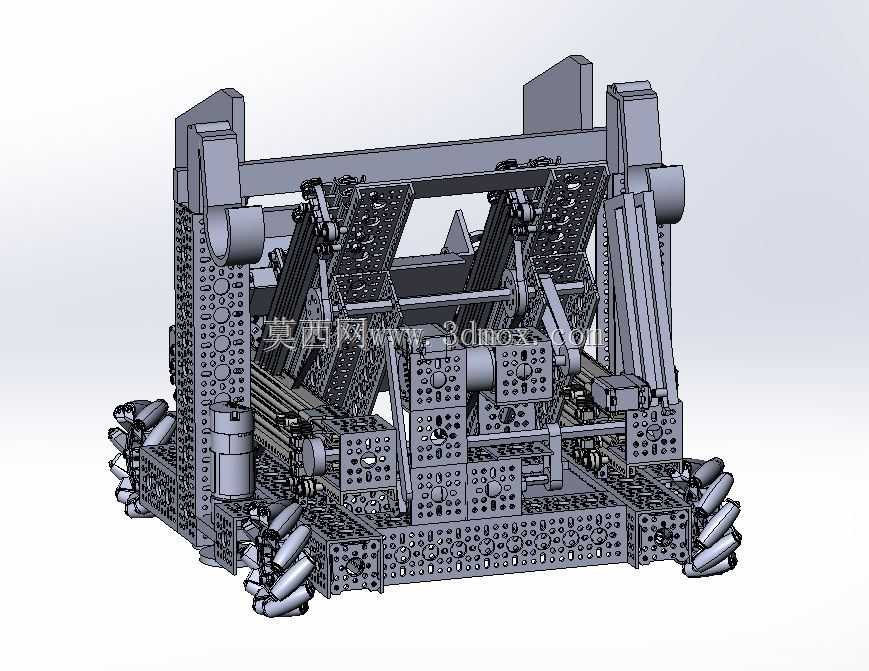

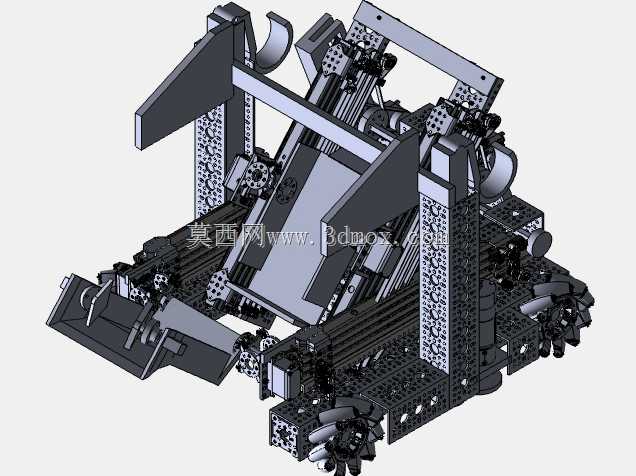

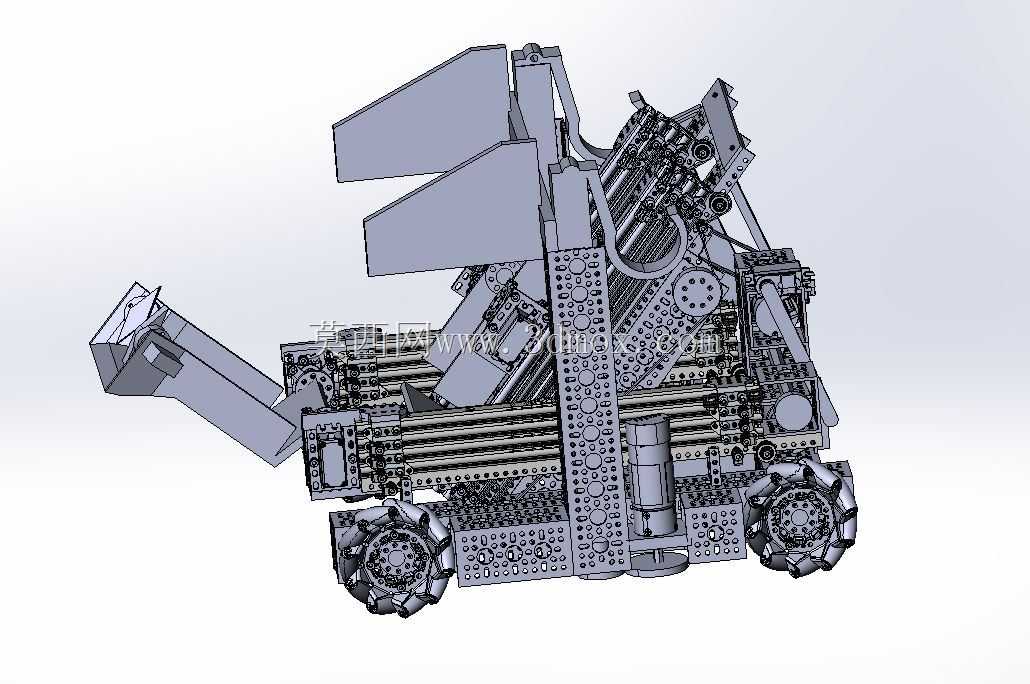

　　这款面向FTC竞技场景开发的地面拾取放置作业设备，核心功能是完成场地内像素块类轻质物料的拾取、转运与挂放作业，整套结构的设计完全围绕赛事规则限定的作业流程展开，没有冗余的功能模块。从底盘布局来看，设备采用四轮麦克纳姆轮全向移动方案，轮组直接安装在铝型材搭建的底部框架上，每个轮组预留独立的驱动电机安装位，可实现平面内任意方向的平移与原地回转，完全适配赛事场地内狭窄通道、多障碍物的通行需求，底盘框架的边缘做了防撞凸台设计，避免轮组与传动部件在碰撞中直接受力损坏。上部执行机构采用双侧对称夹取抬升结构，夹爪部分采用3D打印成型的薄壁结构，在保证足够夹持刚度的前提下尽可能降低自重，夹爪的开合行程经过精准核算，刚好匹配赛事指定像素块的外形尺寸，

　　不会出现夹取滑脱或者卡滞的问题；抬升机构采用同步带加线性导轨的传动方案，可将夹取到的物料抬升到指定挂放高度，抬升行程的上下极限位置都预留了限位开关安装位，避免机构超程运行造成结构损坏。整套设备的主框架全部采用标准工业铝型材拼接而成，连接位置采用标准角件与T型螺栓固定，不需要额外做焊接或者定制机加工件，参赛队伍可以根据实际调试需求快速调整框架的高度与宽度，适配不同的作业高度要求；所有非承力的结构件都采用3D打印制作，包括夹爪、导向挡板、线束固定座等部件，既可以快速迭代修改结构，也能有效控制整台设备的自重，提升移动过程的响应速度。设备的前部设置了物料导向收拢结构，当机器人行驶到物料所在位置时，

　　两侧的导向挡板会先将散落在地面的物料收拢到夹爪的作业范围内，不需要机器人做非常精准的对位就能完成物料拾取，大幅降低了自动程序的对位难度，提升了作业成功率。后部预留了控制硬件与电池的安装舱位，舱位的尺寸按照常用的赛事控制器、电池、电机驱动器的外形尺寸预留，安装板上开有通用的安装孔位，可以兼容不同品牌的控制硬件，线束可以沿着铝型材的槽道布置，通过3D打印的线卡固定，避免设备运行过程中线束被运动部件拉扯损坏。从安装边界来看，设备的初始状态外形尺寸完全符合FTC赛事的起始区尺寸限定，所有向外伸出的机构在初始状态都可以收回到框架边界以内，不会出现起始位超限的问题；抬升机构升到最高位置时的整体高度也符合赛事的高度限制要求，不会出现违规情况。

　　夹取机构的夹持力经过配重调试，既可以稳定夹取物料完成抬升、转运、挂放的全流程动作，也不会因为夹持力过大损坏物料表面，夹爪的接触位置贴有薄橡胶垫，进一步提升夹持的稳定性，同时避免刚性接触造成的物料磨损。整套结构的传动部件全部采用标准件，同步带、导轨、轴承、紧固件都可以直接采购标准型号替换，不需要定制特殊规格的零配件，在赛事现场如果出现部件损坏，可以快速完成更换，减少故障停机时间。在实际作业流程中，机器人可以通过全向移动快速抵达物料拾取点，通过前部导向结构收拢物料后夹爪闭合完成拾取，随后抬升机构将物料抬升到挂放高度，机器人移动到挂放位置后，夹爪张开将物料放置到挂杆上，整套动作流程连贯，不需要额外的辅助机构就能完成全部作业要求。
