四轮差速轮式移动机器人底盘结构设计

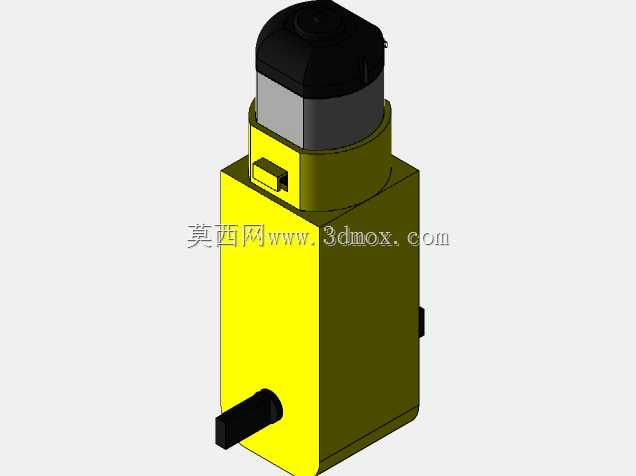

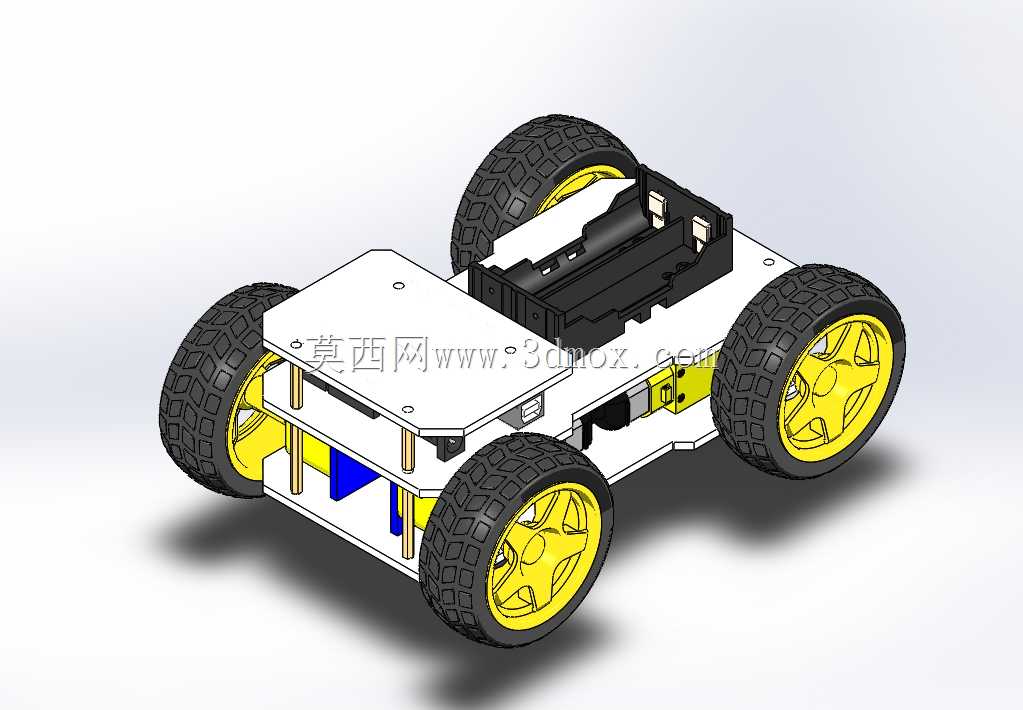

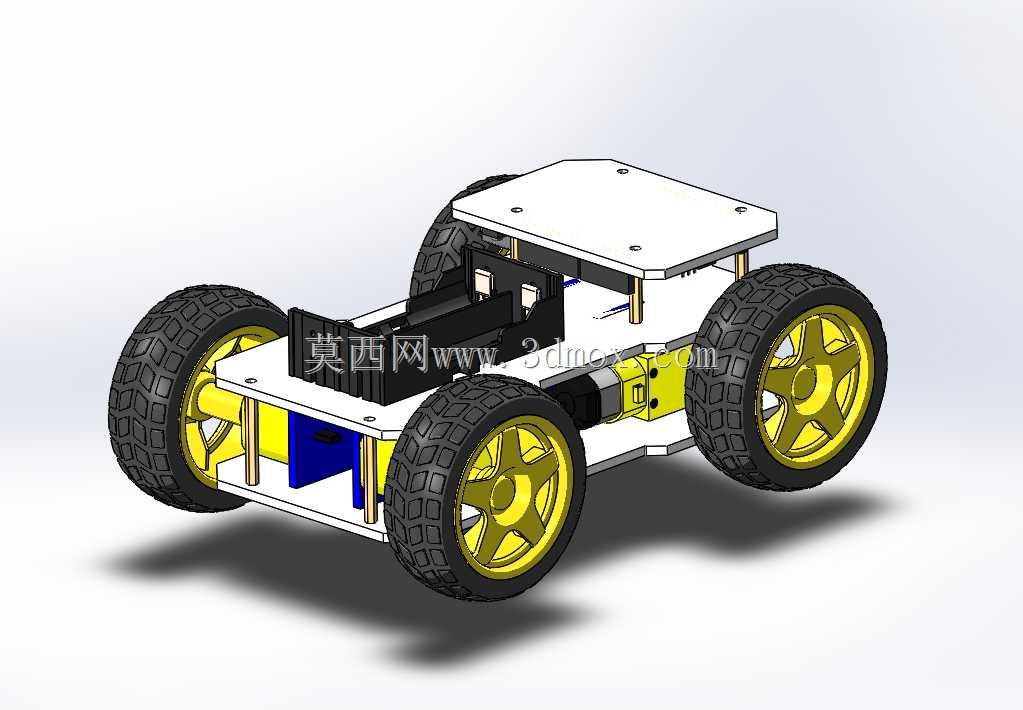

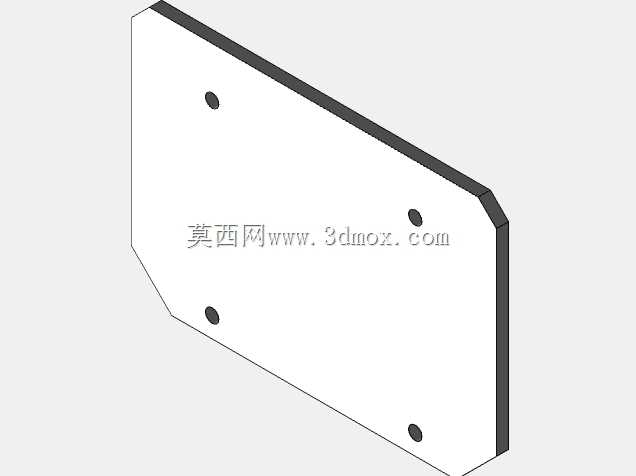

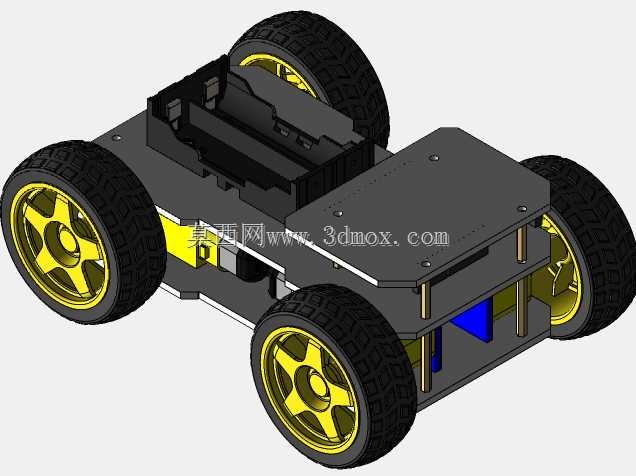

　　这款四轮差速轮式移动底盘的结构设计，核心面向小型室内移动作业场景的硬件承载需求，可作为机器人足球竞技、室内巡检、小型物料转运、教学实验开发的基础承载平台。整体采用分层式板件搭建思路，上下两层承载板通过铜柱螺接固定，预留充足的层间空间用于布置驱动单元、控制板卡、供电模块与外接传感组件，板件表面预留的标准化安装孔位，可兼容主流的开源控制板、舵机、视觉传感器、测距模块的安装尺寸，无需二次打孔即可完成上层功能组件的快速装配。驱动形式采用双侧电机独立驱动的差速控制方案，左右两侧各布置一台驱动电机，通过减速箱将动力输出至同侧前后车轮，依靠两侧车轮的转速差实现直行、转向、原地自旋等移动动作，转向半径可控制在极小范围，

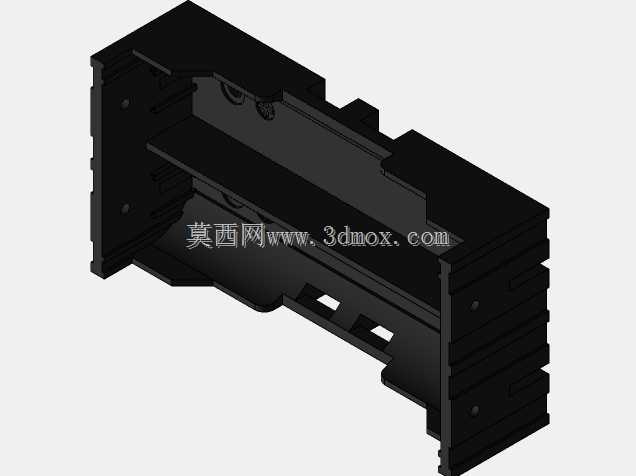

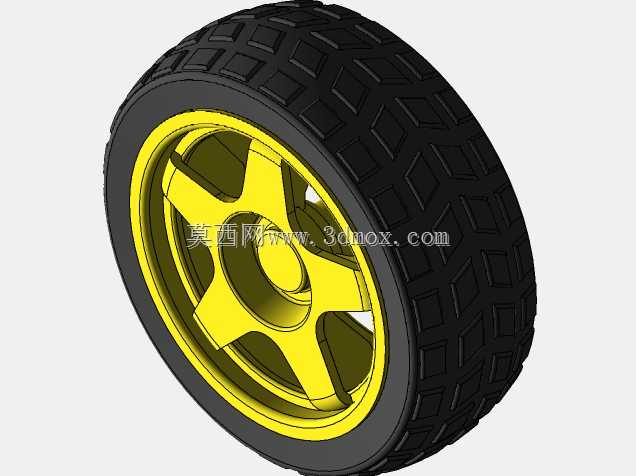

　　适配狭窄室内空间的灵活移动需求，轮胎选用带深胎纹的橡胶材质，配合硬质塑料轮毂，在平整地面、短绒地毯、轻微起伏的硬质路面上都能获得足够的抓地力，避免起步打滑、转向偏移的问题。从安装边界来看，底盘整体宽度控制在200mm以内，长度不超过250mm，上层安装板的有效安装面积可覆盖常规单目摄像头、激光雷达模组、小型机械臂的安装需求，层间净高预留30mm以上空间，可容纳常规尺寸的锂电池组、双路电机驱动板，不会出现元器件挤压干涉的情况。结构设计阶段充分考虑了装配与维护的便捷性，所有板件连接均采用标准螺接紧固件，无需特殊粘接或焊接工艺，拆解单块板件即可完成内部线路、驱动单元的检修更换；车轮与输出轴采用卡簧加扁位的固定方式，

　　既保证传动过程中无相对滑动，也可快速拆换不同直径、不同胎纹的车轮，适配不同地面的行走需求。底盘的重心经过配平设计，电池与重型驱动单元布置在下层板靠近轮轴的位置，上层板预留的安装区域重心与底盘几何中心重合，即使加装一定重量的上层功能组件，也不会出现爬坡前倾、转向侧翻的问题，可稳定通过15度以内的坡面，跨越5mm以下的地面凸起障碍。在实际应用场景中，该底盘可通过加装不同的上层功能模块实现多场景复用：加装视觉识别模块与击球机构即可作为足球竞技机器人的移动载体，依靠差速驱动的快速响应特性完成追球、卡位、射门动作；加装红外避障与温湿度传感模块，可作为室内环境巡检移动平台，在机房、仓储区域完成定点巡检作业；加装蓝牙或无线遥控模块，

　　也可作为教学实验平台，用于嵌入式开发、运动控制算法的验证测试。结构设计过程中对运动干涉做了全行程校验，车轮转向（差速动作）过程中与板件、支撑铜柱之间预留了足够的安全间隙，满载状态下底盘离地间隙保持在10mm以上，避免行进过程中底盘剐蹭地面凸起，同时轮系的传动配合公差控制在合理范围，既不会因间隙过大出现传动旷量，也不会因过盈配合导致传动阻力增大、电机负载过高。所有外露的安装孔位均做了沉台处理，螺接后螺丝头不会突出板件表面，避免剐蹭地面或上层安装的元器件，板件边缘做了倒角处理，无尖锐毛刺，装配与调试过程中不会划伤操作人员。
